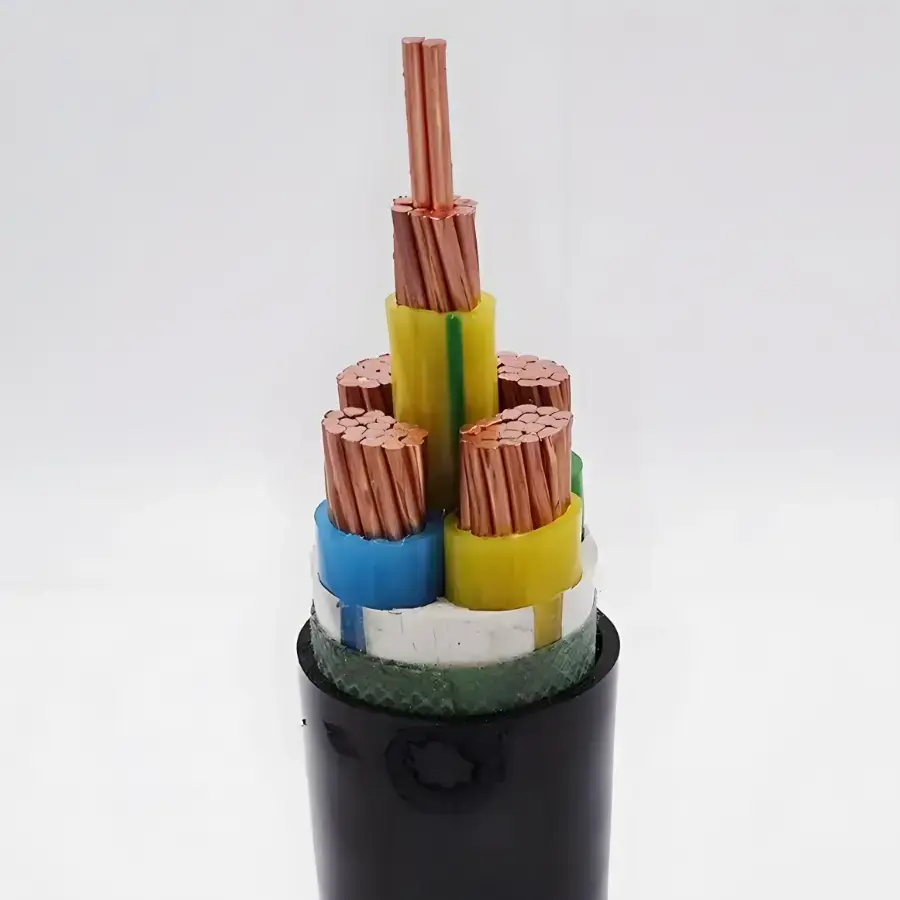

XLPE отқа төзімді мыс басқару кабелі

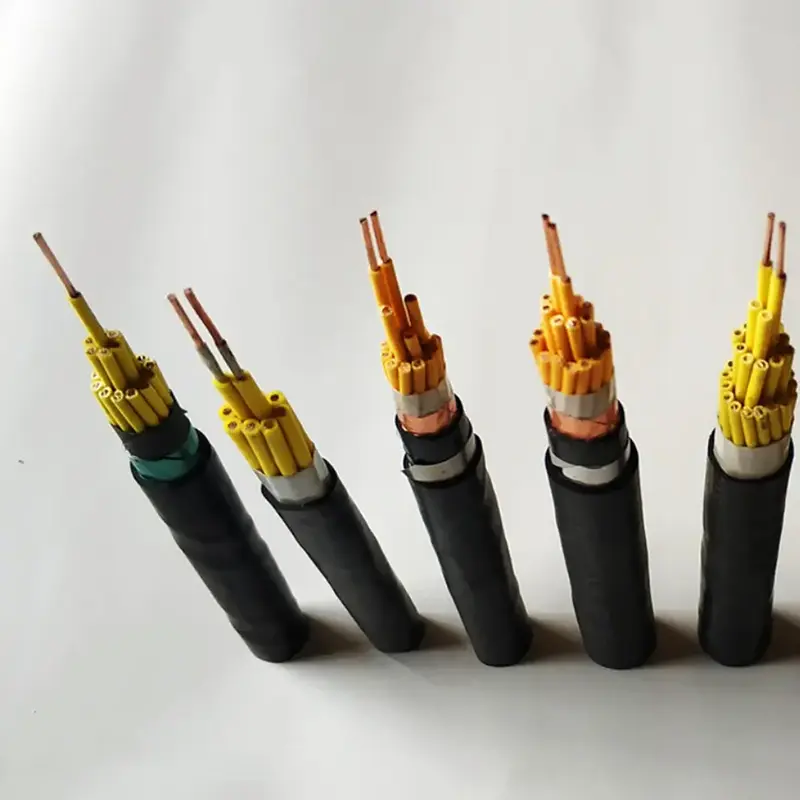

Өнім үлгілері: N(NH)-KYJV, N(NH)-KYJY, N(NH)-KYJVP, N(NH)-KYJYP, N(NH)-KYJV22, N(NH)-KYJY23, т.б.

Өрттен қорғау және авариялық басқару жүйелерінде басқару кабелі әдеттен тыс жылу немесе өрт әсер еткенде электр сигналдарын беруді жалғастыруы керек. XLPE отқа төзімді мыс басқару кабелі ішкі бағыттар, экрандалған сигнал сымдары және механикалық қорғалған қондырғыларға арналған конфигурацияларды қамтитын осы төмен вольтты тізбектерге арналған. Оның өнім ассортименті әртүрлі төсеу жағдайларына сәйкес келетін брондалмаған, экрандалған және брондалған конструкцияларды қамтиды.

Кабель мыс өткізгішті, XLPE оқшаулауын және екі қабатты синтетикалық слюда таспасын отқа төзімді құрылымды қамтиды. Берілген техникалық деректер XLPE оқшаулауы үшін максималды ұзақ мерзімді жұмыс температурасын 90℃ көрсетеді. Бақылау тізбегіне, жабдықты қосу және орнату әдісіне сәйкес өзек саны, өткізгіштің көлденең қимасы, экрандау және брондауды таңдауға болады.

Өнімнің сипаттамасы, өлшемдері және техникалық параметрлер кестесі

Құрылыс және отқа төзімділік

Жоғары таза мыс өткізгіш

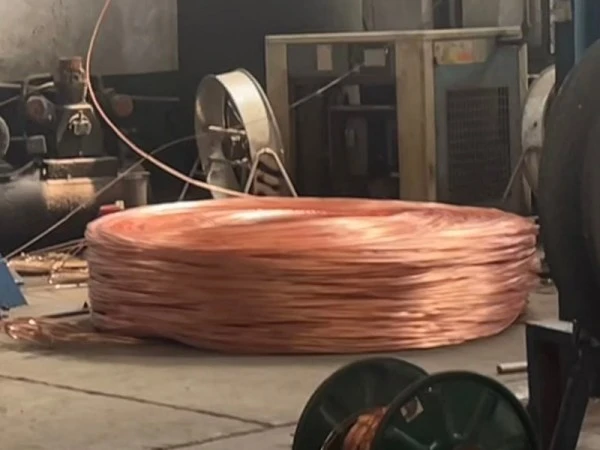

Берілген спецификация өткізгіш материал ретінде 99,99% жоғары таза оттегісіз мысты анықтайды. 1-сыныптағы қатты өткізгіштер N-KYJV үшін берілген, ал икемді өткізгіш конфигурациялары сәйкес икемді үлгілер үшін қол жетімді. 0,75-тен 6 мм²-ге дейінгі көлденең қималар және 2-ден 61-ге дейінгі өзек өлшемдері тізімделген, бұл кабель конфигурациясын басқару схемасының әртүрлі орналасуларымен сәйкестендіруге мүмкіндік береді.

XLPE оқшаулау

XLPE кросс-полиэтилен бастапқы оқшаулау қабатын құрайды. Техникалық деректер 90℃ максималды ұзақ мерзімді жұмыс температурасын және 130℃ қысқа мерзімді шамадан тыс жүктемеге төзімділікті көрсетеді. Бұл температура диапазоны кабельді таңдаған кезде өткізгіш жүктемесі, қоршаған орта жағдайлары және орнатудың нақты ортасымен бірге ескерілуі керек.

Екі қабатты слюда отқа төзімді құрылым

Отқа төзімді қабат екі қабатты синтетикалық слюда таспасының қаптамасынан тұрады. Берілген спецификацияға сәйкес кабель 830℃ төмен емес ашық от температурасында 90 минут бойы қуатта тұра алады. Демек, отқа төзімді қабат электр тізбегінің үздіксіз жұмысы көрсетілген апаттық басқару және сигналдық тізбектерге арналған кабель құрылысының негізгі бөлігі болып табылады.

Отқа төзімді сыртқы қабық

Сыртқы қабық жалынға төзімді полиолефин ретінде көрсетілген. Орнату және қызмет көрсету кезінде ішкі кабель құрылымын қорғаудан басқа, қабық белгіленген өртке төзімділік жағдайында жалынның таралуын шектеуге арналған.

Әртүрлі орнату жағдайларына арналған үлгілер

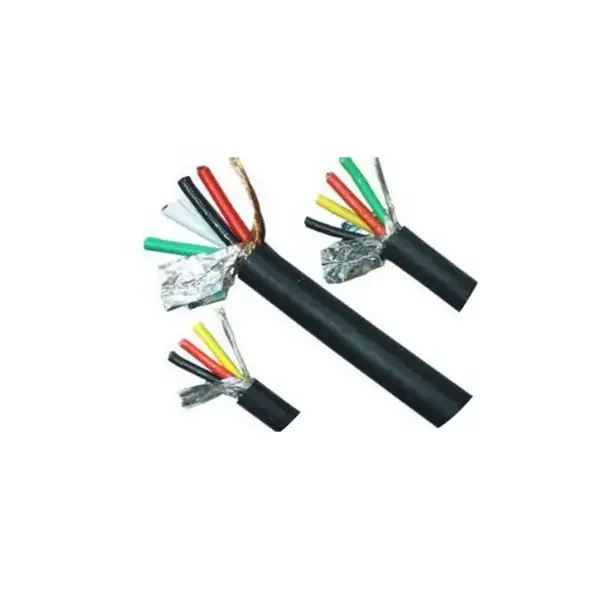

Құрышсыз NH-KYJY/NH-KYJYR конструкциясы кабельдің сыртқы диаметрінен 6 есе кем иілу радиусына ие және оны кабельдік науалар, ішкі құбырлар және кабельдік траншеялар үшін пайдалануға болады. Электромагниттік кедергі алаңдаушылық тудыратын жағдайда, экрандалған NH-KYJYP конфигурациясы кемінде 80% көрсетілген жабумен мыс өрілген экранды қамтамасыз етеді.

Механикалық қысымға немесе жер асты қондырғысына ұшыраған жолдар үшін N-KYJV22 және N-KYJY23 екі қабатты болат таспа броньмен және кабельдің сыртқы диаметрінен 12 есе ең аз иілу радиусымен тізімделген. Бронды конструкцияны таңдамас бұрын орнату әдісі, механикалық әсер ету, жерлеу жағдайлары және қажетті қорғаныс деңгейін растау керек.

Кабель қай жерде қолданылады

Өрттен қорғау жүйелері

Өрт дабылдары, спринклер сорғылары, түтін шығаратын желдеткіштер, өрт жапқыштары және авариялық жарықтандыру үшін басқару және сигналдық схемалар қажетті өртке төзімділік пен электрлік параметрлер жобаның сипаттамасына сәйкес келетін кабельді пайдалана алады.

Жер асты және жабық құрылыстар

Туннельдер, кешенді коммуналдық дәліздер, жер асты автотұрақтары және басқа да жабық кеңістіктер авариялық жабдықтар мен өртке қарсы байланыс жүйелері үшін отқа төзімді басқару сымдарын қажет етуі мүмкін.

Жаңа энергетикалық нысандар

Фотоэлектрлік электр станциялары, энергия сақтау жабдығы бөлмелері және зарядтау инфрақұрылымы температураны, өрт өнімділігін және орнату жағдайларын бірге қарастыруды қажет ететін апаттық басқару схемаларын қамтуы мүмкін.

Қоғамдық және көп тұрғын үйлер

Ауруханалар, мектептер, сауда орталықтары, әуежайлар және кеңсе ғимараттары апаттық жүйелер мен ғимарат-қызметтік жабдықтар үшін отқа төзімді басқару схемаларын қажет етуі мүмкін.

Өнеркәсіптік нысандар

Металлургиялық, химиялық және басқа да өнеркәсіптік кәсіпорындар жобаның қолданыстағы талаптарын ескере отырып, жабдықты өшіру, дабыл, апаттық желдету және тиісті басқару функциялары үшін отқа төзімді басқару сымдарын пайдалана алады.

Экспортталған электр жабдығы

Кабель қажетті стандарттармен, сынақ құжаттамаларымен және тағайындалған нарыққа сәйкес расталған орауышпен шетел жобаларына арналған электромеханикалық жабдықтың немесе өртке қарсы жүйелердің бөлігі ретінде көрсетілуі мүмкін.

Техникалық тексеру және сатып алуды қарастыру

Отқа төзімді басқару кабелі үшін тексеру өткізгіш материалдан көбірек қамтуы керек. Өткізгіштің көлденең қимасы, өзек саны, оқшаулау кедергісі, кернеуге төзімділік нәтижесі, отқа төзімді қабат, қабық материалы және қолданылатын орнату шарттары жобаның техникалық сипаттамасына сәйкес келуі керек.

Берілген деректер дайын өнімнің төзімділік кернеу сынағы үшін 3000В/5мин және 20℃ температурада кемінде 1000 МΩ·км оқшаулау кедергісін көрсетеді. Жобаны сатып алу үшін талап етілетін сынақ есептері, сертификаттау құжаттары және қолданылатын мақсатты нарық стандарттары тұтастай өнімнің санатына емес, нақты кабель үлгісіне қарсы расталуы керек.

Экспорттық тапсырыстар үшін қаптаманы жеткізілетін спецификацияға сәйкес пластикалық пленкамен және пластик немесе фумигацияланған ағаш катушкалармен реттеуге болады. Тапсырыс спецификациясына негізгі сәйкестендіру, жеткізу ұзындығы және экрандау, броньдау немесе түтінсіз галогенсіз құрылысқа қойылатын кез келген талаптар қамтылуы керек.

Жоба үшін кабельді қалай көрсетуге болады

Алдымен басқару тізбегінің кернеуін және қажетті өртке қарсы өнімділік деңгейін растаңыз. Содан кейін жалғанған жабдыққа және схемаға сәйкес өткізгіштің көлденең қимасын және өзектер санын анықтаңыз. Кабель жолы электромагниттік кедергісі бар аймақ арқылы өтетін болса, экрандалған құрылысты қарастыруға болады. Тікелей көму немесе механикалық әсер ету жолдары үшін брондалған модель қажет болуы мүмкін.

Орнату жолы сонымен қатар ең аз иілу радиусын анықтайды. Құрышсыз нұсқалар үшін кабельдің сыртқы диаметрі кемінде 6 есе, экрандалған нұсқалар үшін кемінде 8 есе және аталған брондалған нұсқалар үшін кемінде 12 есе қажет. Туннельдерді, ауруханаларды, сауда орталықтарын немесе басқа да көп қоныстанған орындарды қамтитын жобалар үшін талап етілетін түтін аз галогенсіз немесе басқа арнайы кабельдік құрылыс тапсырыс беру алдында жобаның спецификациясында расталуы керек.

Жиі қойылатын сұрақтар

1. Бұл кабель үшін қандай стандарт көрсетілген?

Берілген техникалық кесте GB/T 9330 стандартын өнім үшін қолданылатын стандарт ретінде анықтайды. Шетелдік жобалар үшін қажетті халықаралық стандарт, сертификаттау құжаттары және сынақ талаптары тағайындалған нарыққа және нақты кабель құрылысына сәйкес расталуы керек.

2. Отқа төзімді конструкция дегеніміз не және контур қанша уақыт бойы тоқты бола алады?

Кабель отқа төзімді қабат ретінде екі қабатты синтетикалық слюда таспаны пайдаланады. Берілген техникалық деректер 830℃ төмен емес ашық от температурасында 90 минут бойы үздіксіз қуаттандыруды көрсетеді. Өртке төзімділіктің нақты классификациясы мен сынақ құжаттамасы тапсырыс берілген үлгіге және қолданылатын жоба стандартына сәйкес тексерілуі керек.

3. Өткізгіштің қандай өлшемдері мен өзек мөлшері бар?

Көрсетілген стандартты өткізгіштердің көлденең қималары 0,75, 1,0, 1,5, 2,5, 4 және 6 мм². Стандартты ядролық серияларға 2, 3, 4, 5, 7, 10, 14, 16, 19, 24, 27, 30, 37, 48, 52 және 61 ядролар кіреді. Арнайы негізгі есептерді жоба талаптарына сәйкес талқылауға болады.

4. Қорғалған және брондалған нұсқалары бар ма?

Иә. Экрандалған NH-KYJYP мыс өрілген экрандалған және кем дегенде 80% қамту деңгейімен тізімделген. N-KYJV22 және N-KYJY23 екі қабатты болат брондалған. Модель электромагниттік кедергіге, механикалық әсерге және орнату әдісіне сәйкес таңдалуы керек.

5. Орнату кезінде қандай иілу радиусын сақтау керек?

Берілген спецификацияға сәйкес брондалмаған NH-KYJY/NH-KYJYR үшін кабельдің сыртқы диаметрінен 6 есе кем иілу радиусы қажет, экрандалған NH-KYJYP үшін кемінде 8 рет, ал брондалған N-KYJV22 немесе N-KYJY23 үшін кемінде 12 рет қажет.

6. Баға ұсынысы үшін қандай ақпарат қажет?

Қажет үлгіні, өткізгіштің көлденең қимасын, өзек санын, кабель ұзындығын, номиналды кернеуді, төсеу әдісін және орнату ортасын көрсетіңіз. Егер экрандау, болат брондау, аз түтін шығаратын галогенсіз конструкция, арнайы жеткізу ұзындығы немесе экспорттық қаптама қажет болса, техникалық сипаттамалар мен құжаттаманы дәл сәйкестендіру үшін бұл мәліметтерді де қосу керек.
