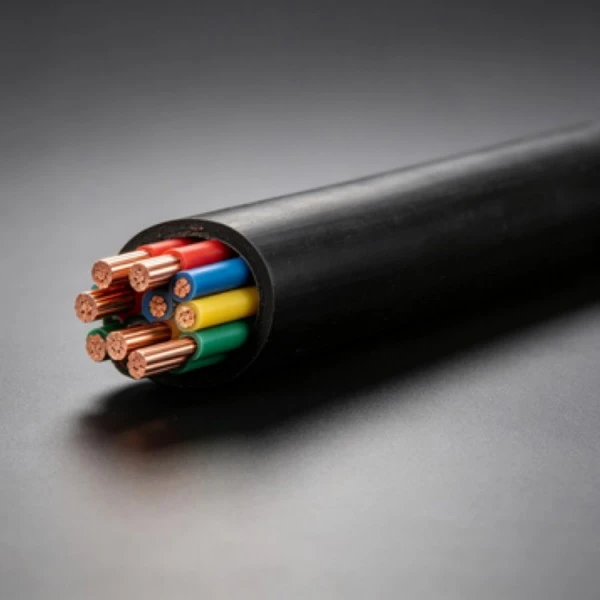

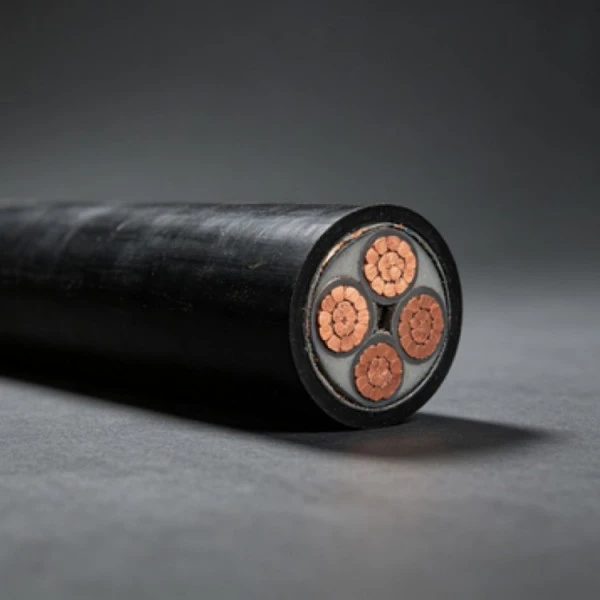

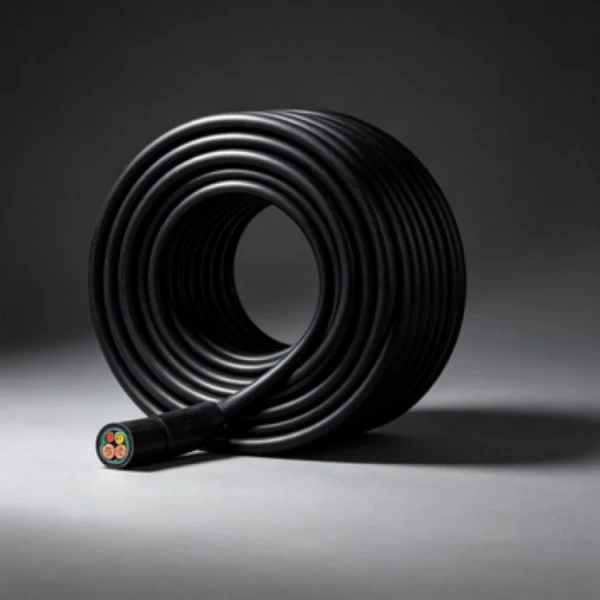

Мыс XLPE төмен вольтты қуат кабелі төмен вольтты электр қуатын беру және тарату үшін мыс өткізгіштерді көлденең байланысқан полиэтилен (XLPE) оқшаулауымен біріктіреді. Өткізгіштердің қол жетімді өлшемдері жалпы ғимаратты, жабдықты және тарату қолданбаларын қамтиды, тұтас және тізбекті өткізгіш конструкциялары аталған техникалық сипаттамаларға енгізілген. Кабель өлшемі, орнату әдісі және жоба талаптары өндіріс алдында расталуы керек.
| Номиналды қима (мм²) | Мин. өткізгіш сымдар | Өткізгіш OD (мм) | XLPE оқшаулау қалыңдығы (мм) | Шамамен оқшаулау OD (мм) | Макс. өткізгіш кедергісі 20℃ (Ω/км) |
|---|---|---|---|---|---|
| 1.5 | 1 | 1,36 ± 0,02 | 0.7 | 3.0 | 12.1 |
| 1,5 (В) | 7 | 1,56 ± 0,02 | 0.7 | 3.2 | 12.1 |
| 2.5 | 1 | 1,75 ± 0,02 | 0.7 | 3.4 | 7.41 |
| 2,5 (В) | 7 | 2,01 ± 0,02 | 0.7 | 3.6 | 7.41 |
| 4 | 1 | 2,22 ± 0,02 | 0.7 | 3.8 | 4.61 |
| 4 (B) | 7 | 2,52 ± 0,02 | 0.7 | 4.1 | 4.61 |
| 6 | 1 | 2,72 ± 0,03 | 0.7 | 4.3 | 3.08 |
| 6 (B) | 7 | 3,09 ± 0,03 | 0.7 | 4.7 | 3.08 |
| 10 | 6 | 3,9 ± 0,10 | 0.7 | 5.5 | 1.83 |
| 16 | 6 | 5,0 ± 0,10 | 0.7 | 6.6 | 1.15 |
| 25 | 6 | 6,1 ± 0,10 | 0.9 | 8.1 | 0.727 |
| 35 | 6 | 7,1 ± 0,10 | 0.9 | 9.0 | 0.524 |
| 50 | 6 | 8,2 ± 0,15 | 1.0 | 10.4 | 0.387 |
| 70 | 12 | 9,8 ± 0,15 | 1.1 | 12.2 | 0.268 |
| 95 | 15 | 11,6 ± 0,15 | 1.1 | 14.0 | 0.193 |
| 120 | 18 | 13,2 ± 0,15 | 1.2 | 15.8 | 0.153 |
| 150 | 18 | 14,6 ± 0,20 | 1.4 | 17.6 | 0.124 |
| 185 | 30 | 16,2 ± 0,20 | 1.6 | 19.6 | 0.0991 |
| 240 | 34 | 18,5 ± 0,20 | 1.7 | 22.1 | 0.0754 |
| 300 | 34 | 20,5 ± 0,20 | 1.8 | 24.3 | 0.0601 |
| 400 | 53 | 23,3 ± 0,20 | 2.0 | 27.5 | 0.0470 |

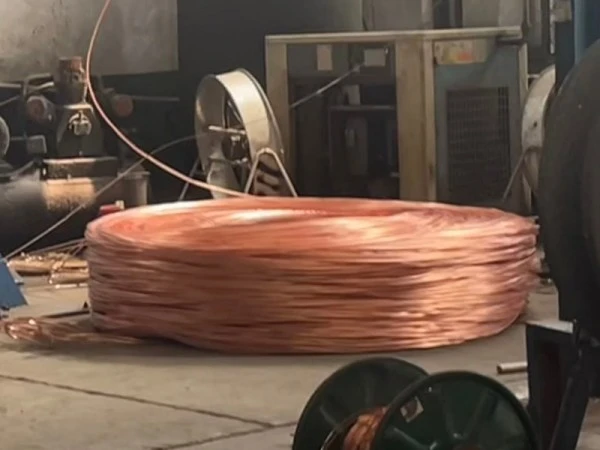

Өткізгіш кабельдің негізгі ток өткізу жолын қамтамасыз етеді. Берілген спецификациялар кіші көлденең қималардағы қатты және тізбекті конструкцияларды қамтиды, ал үлкен өлшемдер көп сымды сымды өткізгіштерді пайдаланады. 20℃ кезінде өткізгіш кедергі мәндері спецификацияны тексеру үшін техникалық кестеде келтірілген.
Айқаспалы полиэтилен мыс өткізгіштің айналасындағы бастапқы электрлік оқшаулауды қамтамасыз етеді. Кәдімгі термопластикалық полиэтиленмен салыстырғанда, XLPE жоғары жылу қабілеті мен тұрақты оқшаулау қасиеттері қажет болатын қуат кабельдері үшін әдетте таңдалады. Нақты жұмыс температурасының шектері қолданыстағы өнімнің сипаттамасына сәйкес келуі керек.
Өткізгіштің диаметрі, оқшаулау қалыңдығы және шамамен оқшауланған диаметрі номиналды көлденең қимаға байланысты өзгереді. Бұл мәндер терминалдармен, өткізгіштермен, кабельдік науалармен және басқа орнату компоненттерімен кабель үйлесімділігін тексеру кезінде маңызды.
Оқшаулау кабельді орнату кезінде қалыпты өңдеуден қорғауды қамтамасыз етеді. Дегенмен, кабельді орнату үздіксіз қозғалысты, қатты механикалық әсерді, шамадан тыс тарту күшін немесе басқа ерекше жағдайларды қамтитын арнайы икемді немесе брондалған конструкцияны алмастырушы ретінде қарастырылмауы керек.
Мыс өткізгіш пен XLPE оқшаулауының комбинациясы электр тарату үшін әдеттегі төмен вольтты қуат кабелінің құрылысын қамтамасыз етеді. Өткізгіштердің кедергісі, оқшаулау өлшемдері және кернеуге төзімділік талаптары қабылданар алдында қолданыстағы стандарт пен жобаның спецификациясына сәйкес тексерілуі керек.
Мыс XLPE төмен вольтты қуат кабелін номиналды ток негізінде жай ғана көлденең қиманы таңдаудың орнына электр жүктемесіне, орнату ортасына және қажетті өткізгіштің құрылысына сәйкес анықтауға болады.
Дайын кабель өлшемдері өнімнің тиісті сипаттамасына сәйкес тексерілуі керек. Берілген айнымалы ток кернеуін тексеру талабы үшін кабель шыдайды5 минут ішінде 3,5 кВқоршаған орта температурасында бұзылмай. Қолданылатын сынақ процедурасы мен қабылдау критерийлері тапсырыс берілген кабель үшін тиісті стандартқа сәйкес расталуы керек.
Үздіксіз сәйкестендіру қолданыстағы таңбалау талаптарына сәйкес өндірушінің атауын, өнім үлгісін және номиналды кернеуді қамтуы мүмкін. Белгілі бір таңбалау мазмұнын кабель шетелде немесе жобаға арнайы қолданба үшін жеткізілген кезде, өндіру алдында растауға болады.
Тексеру өткізгіш кедергісін, өлшемдік өлшемдерді, оқшаулау жағдайын және көрсетілген электрлік сынақтарды қамтуы мүмкін. Егер жоба зауыттық тексеру жазбаларын немесе қосымша сынақ құжаттамасын талап ететін болса, бұл талаптар тапсырыс берілген кезде расталуы керек.
Кабельдік науаларды ғимараттарда, зауыттарда, жертөлелерде және ұқсас қондырғыларда электр қуатын тарату үшін пайдалануға болады. Қуат және басқару кабельдері электрлік жобаға сәйкес, жылуды тарату және тексеруге қол жеткізу үшін жеткілікті аралықпен орналастырылуы керек. Тіректер, бекіту аралықтары және кабельді бөлу қолданыстағы орнату сипаттамасына сәйкес болуы керек.
Тікелей көму үшін кабельдік трассаны, көму тереңдігін, топырақ жағдайын және механикалық қорғанысты жобалық жобаға сәйкес анықтау керек. Төсеу кезінде өткір заттар мен шамадан тыс механикалық кернеулерден аулақ болу керек. Орнату қазбаға немесе сыртқы әсерге ұшырауы мүмкін болса, қосымша механикалық қорғанысты қарастыру керек.
Құбырларды орнату аралық қабырғаларда, еден құрылымдарында және басқа қорғалған бағыттардағы жасырын сымдар үшін пайдаланылуы мүмкін. Құбырдың ішкі жағында қоқыс пен өткір жиектер болмауы керек, ал кабельді тарту рұқсат етілген механикалық шектерде қалуы керек. Кабельдік қосылыстар жасырын құбыр бөліктерінің ішінде емес, қол жетімді қосқыш қораптарда немесе тарату жабдығында орналасуы керек.
Биік биіктіктегі тік қондырғылар кабельдің салмағына және бекіту орналасуына назар аударуды талап етеді. Кабельдердің толық салмағының бір қосылым нүктесінде әрекет етуіне мүмкіндік бермей, тиісті аралықтарда қолдау көрсету керек. Бекіту жүйесі сонымен қатар қызмет көрсету кезінде шамадан тыс қозғалыс пен механикалық кернеуді болдырмауы керек.
Сыртқы орнату күн сәулесін, температураны, ылғалдылықты, механикалық қорғанысты және кабель қабықшасының құрылысын ескеруді талап етеді. Үстіңгі бағыттар үшін тиісті тіректер мен бос орындар қарастырылуы керек. Кабель номиналды қолдану ауқымынан тыс жағдайларға ұшыраған жағдайда балама қабық немесе кабель құрылысы қажет болуы мүмкін.
Көрсетілген сипаттамалар 1,5 мм² мен 400 мм² аралығында. Кішігірім өлшемдер тұтас және сымды өткізгіш опцияларын қамтиды, ал үлкен өлшемдер көп сымды сымды конструкцияларды пайдаланады. Қажетті өлшемді жүктеме тогы, кернеудің төмендеуі, орнату әдісі және қолданыстағы электр талаптарына сәйкес таңдау керек.
Қатты өткізгіштер бір өткізгіш сымды пайдаланады, ал тізбекті конструкциялар бірнеше сымдардан тұрады. Қатты өткізгіштер икемділік негізгі талап болып табылмайтын тұрақты сымдар үшін жарамды болуы мүмкін. Тартылған өткізгіштер кабельді жабдықтың айналасында немесе күрделірек орнату жолдары арқылы өткізу қажет болған жағдайда оңай өңдеуді қамтамасыз етеді.
Өткізгіштің көлденең қимасын, өткізгіштің құрылысын, номиналды кернеуін, қажетті кабель ұзындығын, санын, орнату әдісін және жеткізу орнын көрсетіңіз. Жобалық тапсырыстар үшін қолданылатын стандарт, инспекциялық құжаттар, таңбалау талаптары және қаптаманың спецификациялары да расталуы керек.
Арнайы кабель ұзындығы мен идентификациялық таңбалау өндіріс сипаттамасына және тапсырыс санына сәйкес талқылануы мүмкін. Таңдамалы тапсырыстар үшін қажетті ұзындықты, төзімділікті, таңбалау мазмұнын, орау әдісін және жеткізу кестесін қамтамасыз етіңіз, осылайша бұл мәліметтерді өндіру алдында қарап шығуға болады.
Қолданылатын өнім стандартына және сатып алу спецификациясына байланысты тексеру өткізгіш кедергісін, өлшемдік өлшемдерді, оқшаулауға қатысты тексерулерді және айнымалы ток кернеуіне төзімділікті сынауды қамтуы мүмкін. Егер жоба нақты зауыттық сынақ есебін немесе тексеру пішімін талап етсе, бұл өндіріс алдында айтылуы керек.
Таңдалған кабель конструкциясы мен қабық орнату ортасына сәйкес болған кезде оны сыртқы немесе жер астындағы қолданбалар үшін қарастыруға болады. Спецификацияны растау алдында топырақ жағдайын, ылғалдылықты, күн сәулесін, механикалық жүктемені және орнату температурасын қайта қарау керек.
Стандартты төмен вольтты қуат кабелінің конструкциясы үздіксіз сүйрету, қайталанатын иілу немесе бұралу қозғалысы үшін автоматты түрде белгіленбеуі керек. Бұл талаптарға сай жабдық әдетте ұялы байланыс қызметі үшін арнайы есептелген икемді кабель құрылысын талап етеді.
Өнім үлгісін, өткізгіштің көлденең қимасын, өткізгіштің құрылысын, оқшаулау өлшемдерін, кабель ұзындығын, таңбалауды және қолданылатын стандартты растаңыз. Қайталанатын жобалар үшін осы спецификацияларды дәйекті сақтау өндіріс топтамалары арасындағы айырмашылықтарды азайтуға көмектеседі және кіріс тексеруді жеңілдетеді.
Өткізгіштің қажетті өлшемін, құрылысын, кабель ұзындығын, санын, орнату әдісін және тағайындалған орнын көрсетіңіз.Цянчэнөндіріс алдында техникалық талаптарды қарап, қолда бар спецификация мен құжаттаманы растай алады.
