Жалынға төзімді XLPE мыс басқару кабелі

Өнім үлгілері: ZR (ZA, ZB, ZC)-KYJV, ZR (ZA, ZB, ZC)-KYJVP және т.б.

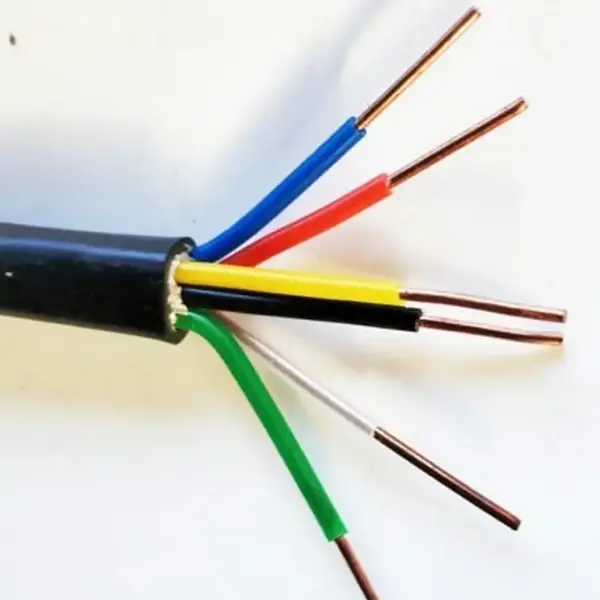

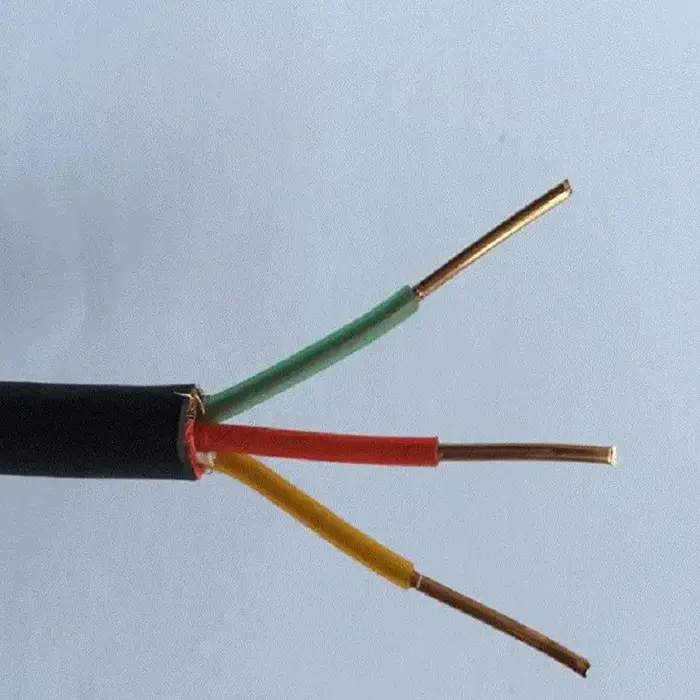

Жалынға төзімді XLPE мыс басқару кабелі жалынның таралуын шектеу қажет төмен вольтты басқару және сигналдық тізбектерде қолданылады. Стандартты конструкция оттегісіз мыс өткізгішті XLPE оқшаулауымен және отқа төзімді сыртқы қабықпен біріктіреді, әртүрлі сымдар талаптары үшін қол жетімді қатты немесе икемді өткізгіш конфигурациялары бар. Қорғалған және брондалған нұсқалар диапазонды электромагниттік кедергі немесе механикалық қорғанысты да ескеру қажет қондырғыларға дейін кеңейтеді.

XLPE оқшаулауы 90 °C максималды ұзақ мерзімді жұмыс температурасы үшін белгіленген, бұл ретте кабель бірнеше өзек саны мен өткізгіш қималары бар 450/750 В конфигурацияларында қол жетімді. Басқару тізбегі мен төсеу шарттарына сәйкес Z(A, B, C) отқа төзімді сорттар, экрандау, броньдау және арнайы ұзындықтарды таңдауға болады.

Өнімнің сипаттамасы, өлшемдері және техникалық параметрлер кестесі

Құрылыс және өнімділік

1. Жоғары температураны басқару сымдарына арналған XLPE оқшаулауы

Оқшаулау жүйесі әдеттегі ПВХ оқшаулағышына емес, кросс-полиэтиленге негізделген. Берілген сипаттамаларға сәйкес, XLPE қабатының максималды ұзақ мерзімді жұмыс температурасы 90 °C және қысқа мерзімді шамадан тыс жүктемеге төзімділігі 130 °C. Бұл құрылысты кабельдің жұмыс температурасы жоғарырақ болуы мүмкін басқару жабдығы мен электр қондырғыларына сәйкес етеді.

2. Басқару және сигналдық тізбектерге арналған мыс өткізгіштер

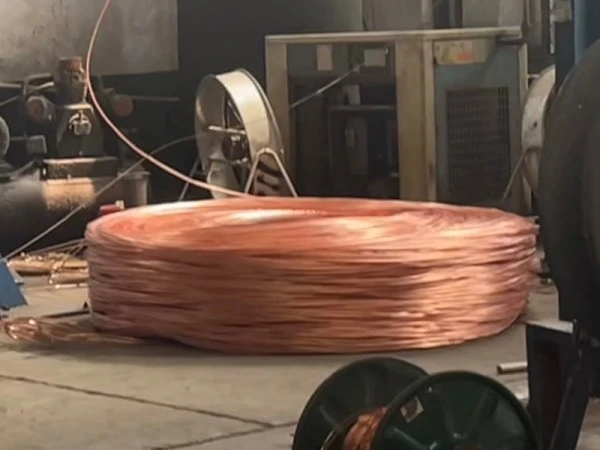

Өткізгіштің сипаттамасы 99,99% жоғары таза оттегісіз мысты қамтиды, 1-сыныптағы қатты өткізгіштер және 5-сыныпты тізбекті иілгіш өткізгіштер бар. Қатты және икемді құрылыс арасындағы таңдау сымдар әдісіне, терминалдың орналасуына және орнату кеңістігіне сәйкес келуі мүмкін.

3. Отқа төзімді қабық және қосымша қорғаныс

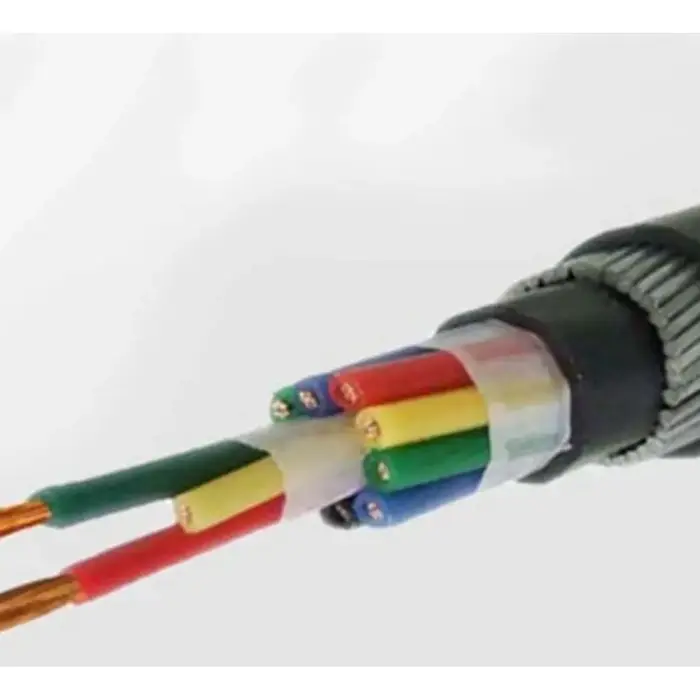

Сыртқы қабық отқа төзімді ПВХ немесе полиэтилен (полиолефин) болуы мүмкін, оның Z(A, B, C) отқа төзімді сорттары бар. Қорғалған ZR-KYJYP және брондалған ZR-KYJV22 немесе ZR-KYJY23 конфигурациялары қосымша орнату талаптарын қарастырады. Қорғау электромагниттік кедергілерді бақылау қажет болған жағдайда маңызды, ал болат таспа бронь белгіленген төсеу жағдайлары үшін механикалық қорғанысты қамтамасыз етеді.

Орнату үшін кабель конфигурациясын таңдау

Сәйкес құрылыс өткізгіштің өлшеміне байланысты. Өзек саны басқару немесе сигнал тізбектерінің санына сәйкес келуі керек, ал өткізгіш класы орнату әдісіне сәйкес келуі керек. Кабельдік науалар мен ішкі бекітілген сымдар үшін броньсыз конструкция жеткілікті болуы мүмкін. Экрандалған нұсқаларды электромагниттік кедергілерден зардап шеккен тізбектер үшін қарастыруға болады, ал брондалған нұсқалар кабель механикалық қысымға немесе тікелей көму жағдайларына ұшырайтын қондырғыларға арналған.

Түтін мен галоген сипаттамаларының төмендеуін қажет ететін жобалар үшін қол жетімді WDZ аз түтінге төзімді нұсқасы бөлек көрсетілуі керек. Маршруттау кезінде ең аз иілу радиусын да ескеру қажет: берілген деректерде броньдалмаған нұсқалар үшін кабельдің сыртқы диаметрінен ≥6 есе, экрандалған нұсқа үшін ≥8 есе және брондалған нұсқалар үшін ≥12 есе көрсетілген.

Типтік қолданбалар

1. Өртке қарсы және ғимараттарды басқару жүйелері

Жалынға төзімді XLPE басқару кабельдерін өртке қарсы жабдықтарға, ғимараттарды автоматтандыруға және тиісті электр жүйелеріне арналған төмен вольтты басқару тізбектеріне қосуға болады. Өзек саны мен өткізгіш өлшемі кабельдің жалпы диаметрі бойынша ғана таңдалмай, басқару жабдығы мен тізбектің орналасуына сәйкес келуі керек.

2. Фотоэлектрлік және энергия жинақтау жабдықтары

Басқару шкафтары, инверторға қатысты жабдық және энергия сақтау жүйелері шектеулі орнату аймағында бірнеше төмен вольтты сигналдар мен басқару тізбектерін қамтуы мүмкін. XLPE оқшаулауы нақты кабель сипаттамасына және жұмыс жағдайларына байланысты төмен температуралық қолданбалар үшін әдетте қолданылатын ПВХ басқару кабельдеріне қарағанда жоғары белгіленген жұмыс температурасы диапазонын қамтамасыз етеді.

3. Өнеркәсіптік автоматтандыру және технологиялық жабдықтар

Кабель диапазоны қозғалтқыштармен, сорғылармен, желдеткіштермен, станоктармен, PLC шкафтарымен және басқа өнеркәсіптік жабдықтармен байланысты басқару схемалары үшін пайдаланылуы мүмкін. Иілгіш өткізгіш нұсқалары маршруттау кабельдің икемділігін талап ететін жерде пайдалы, ал экрандалған конструкциялар электромагниттік кедергілерге ұшыраған сигнал тізбектері үшін қарастырылуы мүмкін.

4. Жер асты инженерлік және инфрақұрылымдық қондырғылар

Бронды ZR-KYJV22 және ZR-KYJY23 конфигурациялары қосымша механикалық қорғауды қажет ететін қондырғыларға, соның ішінде тікелей көмуге арналған қолданбаларға мүмкіндік береді. Құрышсыз нұсқаларды механикалық қорғаныс орнату әдісімен қамтамасыз етілген кабельдік науалар, ішкі құбырлар және кабельдік траншеяларда қолдануға болады.

5. Энергетикалық жабдықтар және экспортқа бағытталған жобалар

Қосалқы станциялар, электр станциялары, электр жабдықтары және шетелдік жобалар үшін кабельдің қажетті сипаттамасы жоба стандартына, кернеу класына, орнату әдісіне және құжаттама талаптарына сәйкес расталуы керек. Өнімнің құжаттамасы, сынақ жазбалары және катушкалар жобаның жеткізу талаптарына сәйкес реттелуі мүмкін.

Тапсырыс беру алдында техникалық тексеру

Басқару-кабельдік жоба үшін өндіруге дейін растау үшін ең пайдалы ақпарат қажетті кернеу, өткізгіш класы, көлденең қима, өзектер саны, жалынға төзімділік дәрежесі және төсеу ортасы болып табылады. Электромагниттік кедергі немесе механикалық қорғаныс орнату талаптарының бөлігі болған кезде экрандау немесе брондауды көрсету қажет.

Берілген техникалық деректер 0,75–6 мм² өткізгіштердің көлденең қималарын және 2-ден 61-ге дейінгі өзекшелердің стандартты конфигурацияларын қамтиды. Жеткізу ұзындығын реттеуге болады, ал кабельді анықтау жасыл-сары жерге тұйықтау өзегі бар көп түсті өзектерді пайдаланады. Экспорттық тапсырыстар үшін қаптамаға тасымалдау талаптарына сәйкес пластикалық катушкалар немесе фумигацияланған ағаш барабандар кіруі мүмкін.

Жиі қойылатын сұрақтар

1. Бұл кабель үшін қандай стандарттар көрсетілген?

Берілген өнім сипаттамасында GB/T 9330 және GB/T 19666 қолданылатын ұлттық стандарттар тізімі берілген. Егер жоба қосымша сертификаттауды, сынақ есептерін немесе экспорттық құжаттаманы қажет етсе, қажетті құжаттар тізімі өндіріс алдында расталуы керек.

2. XLPE оқшаулауы үшін қандай температура диапазоны көрсетілген?

Техникалық деректер 90 °C максималды ұзақ мерзімді жұмыс температурасын және 130 °C қысқа мерзімді шамадан тыс жүктемеге төзімділікті көрсетеді. Стандартты ең төменгі төсеу температурасы ≥0 °C, ал суыққа төзімді нұсқасы -30 °C температурасында тікелей құрылыс үшін берілген.

3. Қандай өткізгіш өлшемдері мен өзек конфигурациялары бар?

Өткізгіштердің стандартты көлденең қималары 0,75, 1,0, 1,5, 2,5, 4 және 6 мм². Стандартты ядро ​​конфигурациялары 2, 3, 4, 5, 7, 10, 14, 19, 24, 37 және 61 ядроларды қамтиды, арнайы өндіріс үшін қол жетімді арнайы ядро ​​сандары бар.

4. Экрандалған немесе брондалған нұсқа қашан көрсетілуі керек?

Қорғалған ZR-KYJYP басқару тізбегі электромагниттік кедергіден қорғауды қажет еткенде қарастырылуы мүмкін. Бронды ZR-KYJV22 немесе ZR-KYJY23 қосымша механикалық қорғауды қажет ететін төсеу жағдайларына, соның ішінде тікелей көмуге арналған арнайы қолданбаларға арналған. Бұл конструкциялар арасында иілу радиусына қойылатын талаптар ерекшеленеді.

5. Жобаның баға ұсынысы үшін нені растау керек?

Қажетті үлгіні, өткізгіштің көлденең қимасын, өзек санын, шамамен ұзындығын, төсеу әдісін және кез келген экрандау, броньдау, төмен түтінге немесе суыққа төзімді талаптарды қамтамасыз етіңіз. Экспорттық тапсырыстар үшін тағайындау, катушка талаптары және қажетті техникалық немесе тексеру құжаттары да расталуы керек.

6. Кабель таңдалған ұзындықтарда жеткізілуі мүмкін бе?

Иә. Берілген спецификация ±0,5% ұзындық рұқсаты бар реттелетін жеткізу ұзындықтарының тізімін береді. Арнайы негізгі сандар мен функционалды конфигурацияларды жоба талаптарына сәйкес талқылауға болады.
