Цянчэн, Қытай кабель өндірушісі, жабдықтауАлюминий ПВХ оқшауланған дөңгелек сымтіркелген төмен вольтты электр қуатын таратуға және құрылыс сымдарын орнатуға арналған. Алюминий өткізгіші, ПВХ оқшаулауы және қорғаныс сыртқы қабығы бар бұл кабель жеңіл конструкцияны практикалық электр оқшаулауымен біріктіреді. Оның техникалық сипаттамаларын, орнату талаптарын және өнімділік сипаттамаларын түсіну инженерлерге, мердігерлерге және сатып алу топтарына сенімді электр жүйелері үшін дұрыс кабельді таңдауға көмектеседі.
Алюминий ПВХ оқшауланған дөңгелек сым өткізгіш салмағы, оқшаулау қорғанысы және жоба құны маңызды ескерілетін электр қондырғыларына арналған. Qiancheng компаниясының BLVV үлгісінде 300/500 В кернеуі бар ПВХ оқшаулағышы және сыртқы ПВХ қабығы бар бір ядролы алюминий өткізгіш бар. Өткізгіштердің қол жетімді көлденең қималары аталған техникалық сипаттамаларда 2,5 мм² мен 70 мм² аралығында болады. Бұл нұсқаулық кабельдің құрылысын, техникалық параметрлерін, негізгі артықшылықтарын, қолдану сценарийлерін, таңдау критерийлерін және сатып алушыларға негізделген шешім қабылдауға көмектесу үшін орнатудың сақтық шараларын түсіндіреді.

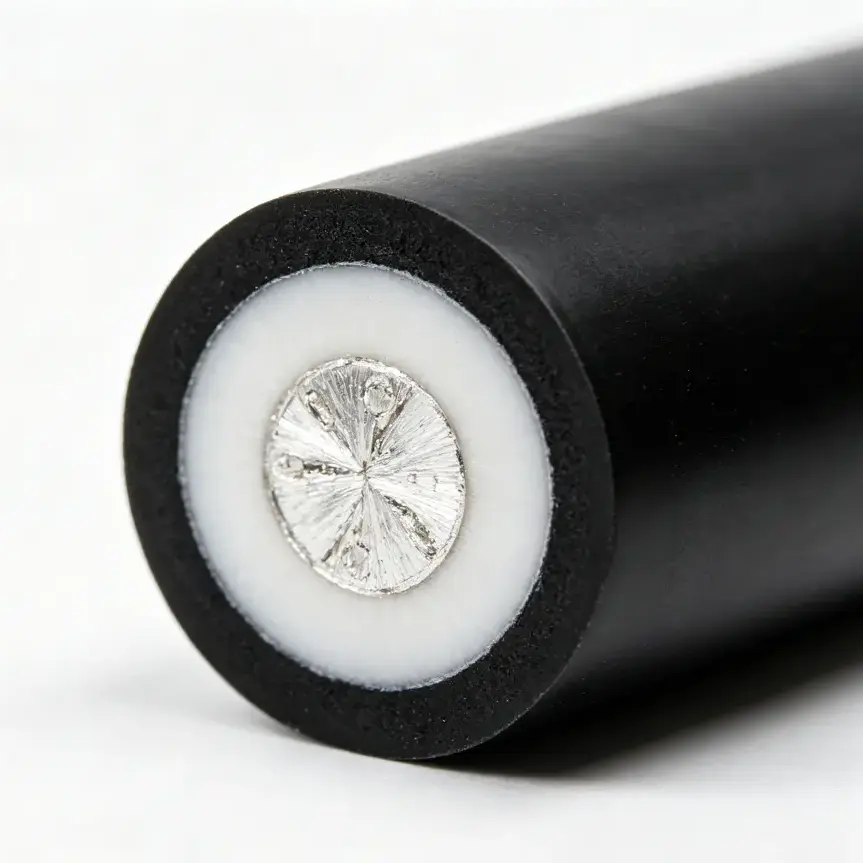

Алюминий ПВХ оқшауланған дөңгелек сым - өткізгіш материал ретінде алюминийді және оқшаулау ретінде поливинилхлоридті (ПВХ) пайдаланатын электр кабелі. Qiancheng ұсынатын BLVV конструкциясында ПВХ сыртқы қабығы оқшауланған өткізгіштің айналасында қосымша қорғаныс қабатын қамтамасыз етеді.
Кабель тұрақты төмен вольтты электр қондырғыларына арналған. Оның номиналды кернеуі 300/500 В, дұрыс қолдануды және оны жобаға көрсету кезінде жергілікті электр ережелерін сақтауды қажет етеді.
Алюминий мен ПВХ комбинациясы бірнеше практикалық талаптарды қанағаттандырады:
Бұл өнімді XLPE оқшаулауы бар алюминий кабельдерден, брондалған қуат кабельдерінен және икемді сымдардан ажырату маңызды. Олардың электрлік көрсеткіштері, температура шектері, механикалық сипаттамалары және орнату әдістері айтарлықтай ерекшеленуі мүмкін.
Өнімге қатысты ақпарат алу үшін Qiancheng компаниясының алюминий ПВХ оқшауланған дөңгелек сым өнімі бетіне кіріңіз.
Кабельдің өнімділігі оның өткізгіші, оқшаулауы және сыртқы қабығының өзара әрекеттесуіне байланысты. Әрбір компонент әртүрлі функцияны орындайды және толық құрылым жоспарланған орнату талаптарына сәйкес болуы керек.
Алюминий өткізгіш тізбек арқылы электр тогын өткізеді. Мыспен салыстырғанда, алюминий көлемі жағынан жеңілірек, бұл ұзын кабельдермен жұмыс істегенде немесе кабельдің айтарлықтай мөлшерін тасымалдау кезінде пайдалы болуы мүмкін. Дегенмен, алюминийдің мысға қарағанда электрлік кедергісі жоғары, сондықтан өткізгіш өлшемдері ток, кернеудің төмендеуі және орнату жағдайларын ескеруі керек.
Бастапқы ПВХ оқшаулағышы өткізгішті қоршап, электрлік бөлуді қамтамасыз етеді. Оның қалыңдығы көрсетілген кабель дизайнына және қолданылатын өнім стандартына сәйкес болуы керек. Зақымданған оқшаулау, жарамсыз жұмыс температурасы немесе дұрыс орнату электр қауіпсіздігін бұзуы мүмкін.
Сыртқы ПВХ қабығы кәдімгі механикалық жанасудан және қоршаған орта әсерінен қорғаныс қабатын қосады. ПВХ ылғал мен тозуға пайдалы қарсылық көрсете алатынына қарамастан, қорғаныстың нақты деңгейі материалдың құрылымына, кабель дизайнына және жұмыс ортасына байланысты. Кәдімгі ПВХ қабығы ультракүлгін сәулелеріне төзімділікті, жалынға төзімділікті немесе тікелей көмуге жарамдылықты автоматты түрде қамтамасыз етпеуі керек.
Алынған бір ядролы, дөңгелек конструкция кез келген ішкі немесе сыртқы ортада шектеусіз пайдалануға емес, жарамды бекітілген сымдарды қолдануға арналған.
Кез келген электр кабеліне тапсырыс бермес бұрын техникалық деректермен танысу керек. Төмендегі кестеде Qiancheng жариялаған BLVV сипаттамалары жинақталған. Мәндер өнімнің анықтамалық өлшемдері болып табылады, әрбір алюминий ПВХ кабелі үшін әмбебап рейтингтер емес.
| Номиналды қима | Минималды өткізгіш сымдар саны | Оқшаулау қалыңдығы (мм) | Қабық қалыңдығы (мм) | Максималды сыртқы диаметрі (мм) | Анықтамалық салмақ (кг/км) |
|---|---|---|---|---|---|
| 1 × 2,5 мм² | 1 | 0.8 | 0.8 | 5.7 | 35.5 |
| 1 × 4 мм² | 1 | 0.8 | 0.9 | 6.5 | 46.2 |
| 1 × 6 мм² | 1 | 0.8 | 0.9 | 7.1 | 55.8 |
| 1 × 10 мм² | 7 | 1.0 | 0.9 | 8.8 | 85.0 |
| 1 × 16 мм² | 7 | 1.0 | 0.9 | 9.9 | 110.2 |
| 1 × 25 мм² | 7 | 1.2 | 1.0 | 12.1 | 163.0 |
| 1 × 35 мм² | 7 | 1.2 | 1.1 | 13.5 | 206.6 |
| 1 × 50 мм² | 7 | 1.4 | 1.3 | 15.8 | 279.2 |
| 1 × 70 мм² | 12 | 1.4 | 1.4 | 17.9 | 366.9 |
Маңызды спецификация ескертуі:Жарияланған кесте әрбір өлшем үшін өткізгіш сымдардың ең аз санын анықтайды. Сатып алушылар тапсырыс бергенге дейін өткізгіштің нақты құрылымын, қолданыстағы стандарттарды, номиналды жұмыс температурасын, ток өткізу қабілетін және кез келген қажетті сынақ есептерін жеткізушімен растауы керек.
Мысалы, сыртқы диаметрі мен анықтамалық салмағы кабельді өткізу кеңістігін, тасымалдау жүктемелерін және материал мөлшерін бағалау үшін пайдалы. Олар кабельдің белгілі бір электр жүктемесін қауіпсіз көтере алатынын дербес анықтамайды.
Алюминийдің төмен тығыздығы кабельдің үлкен көлемін қамтитын жобаларда практикалық артықшылық болып табылады. Эквивалентті электрлік функциясы бар мыс өткізгішпен салыстырғанда, сәйкес өлшемді алюминий өткізгіш өткізгіш салмағын азайта алады. Кабель салмағын соңғы салыстыру кезінде бірдей көлденең қима аудандарын салыстырудың орнына электрлік қолайлы өткізгіш өлшемдерін пайдалану керек.
Оқшаулау және сыртқы қабық қосымша функцияларды орындайды. Бастапқы оқшаулау электрлік бөлуді қамтамасыз етеді, ал қабық сыртқы қорғанысты қосады. Бұл құрылым кабель оның номиналды шарттарына сәйкес орнатылатын және шамадан тыс механикалық кернеуден қорғалған бекітілген қондырғыларда пайдалы болуы мүмкін.
2,5 мм²-ден 70 мм²-ге дейін тізімделген диапазон сатып алушыларға әртүрлі схема талаптары үшін бірнеше опцияларды ұсынады. Кішірек өткізгіш салыстырмалы түрде төмен жүктеме тізбегіне сәйкес келуі мүмкін, ал үлкенірек өткізгіш жоғары жүктемелер немесе ұзағырақ кабельдік жолдар үшін қарастырылуы мүмкін. Соңғы таңдау инженерлік есептерге және қолданыстағы ережелерге негізделуі керек.
Тұрақты өлшем опциялары спецификацияларды салыстыруды және материалды жоспарлауды жеңілдетеді. Белгілі бір ұзындықтарды, мөлшерлерді, қаптамаларды немесе жалынға төзімді материал опцияларын талап ететін жобалар үшін сатып алушылар өндіру немесе жөнелту алдында Qiancheng компаниясымен қолжетімділігін және техникалық талаптарды растауы керек.
Бұл артықшылықтар кабель жоспарланған қолданбаға сәйкес келген кезде өте маңызды болады. Ешбір өткізгіш материал немесе оқшаулағыш құрылым дұрыс емес өлшемдерді, нашар қосылымдарды немесе жарамсыз орнату жағдайларын өтей алмайды.
Цянчэн's BLVV кабелі бекітілген төмен вольтты сымдарды қосуға арналған. Қолданыстағы ережелерге және расталған өнім сипаттамасына байланысты әлеуетті пайдаланулар мыналарды қамтиды:
Сыртқы қондырғыларға арналған кабельді көрсетпес бұрын, белгілі бір ПВХ құрамы мен кабель дизайны болжамды әсерге рұқсат етілгенін тексеріңіз. Тікелей көму, қатты әсер ететін орталар, қауіпті орындар немесе өртке қарсы өнімділіктің белгілі бір классификациясын қажет ететін қолданбалар үшін мақсатқа сай жобаланған және сәйкес сертификатталған кабель қажет болуы мүмкін.
Сәйкес кабельді таңдау номиналды көлденең қиманың ауданын күтілетін токқа сәйкестендіріп қана қоймайды. Сенімді таңдау процесі толық электр тізбегі мен оны орнату ортасын қарастырады.
300/500 В рейтингінің тізбекке және қолданылатын электрлік кодқа сәйкес келетінін тексеріңіз. Кабель тек физикалық құрылымы ұқсас болғандықтан ғана басқа кернеу класына сәйкес келеді деп ойламаңыз.
Күтілетін жүктеме тогын, тізбектің ұзындығын, қоршаған ортаның температурасын, орнату әдісін, басқа кабельдермен топтастыруды және рұқсат етілген кернеудің төмендеуін анықтаңыз. Алюминийдің электр кедергісі мысқа қарағанда жоғары, сондықтан өлшемді тікелей ауыстыру орынды болмауы мүмкін.
Ылғалдың, күн сәулесінің, химиялық заттардың, тозудың, соққының және жылудың ықтимал әсерін анықтаңыз. Қосымша құбыр, магистральдық, тірек немесе механикалық қорғаныс қажет екенін растаңыз.
Алюминий өткізгіштер үшін арнайы алюминий үшін қолайлы терминалдар мен қосқыштар қажет. Өткізгіштің рұқсат етілген өлшемін, терминал материалын, дайындау әдісін және тарту моментін растаңыз. Қате қосылымдар шамадан тыс қарсылық пен қызып кетуді тудыруы мүмкін.
Тапсырысты растамас бұрын техникалық деректер парағын, қолданылатын өнім стандарттарын, сынақ құжаттамасын, орауыш мәліметтерін және жеткізу кестесін сұраңыз. Үлкен жобалар үшін берілген кабель таңбалауы мен пакеттік құжаттаманың бекітілген спецификацияға сәйкес келетінін растаңыз.
Дұрыс орнату сенімді электрлік өнімділікке қол жеткізу үшін маңызды. Тіпті дұрыс спецификацияға сай жасалған кабель дұрыс орнатылмаған немесе тоқтатылған болса, қауіпті болуы мүмкін.
Алюминий өткізгіштер мыс өткізгіштерге қосылатын жерлерде, материалдардың арнайы комбинациясына арналған бекітілген қосқыштарды пайдаланыңыз. Қосылу әдісі үйлесімділікті, контактіге қарсылықты және қосқыш өндірушісі көрсеткен кез келген дайындық талаптарын шешуі керек.
Өрт қауіпсіздігі талаптарын талап ететін жобалар үшін нақты отқа төзімді классификацияны және растайтын сынақ дәлелдерін растаңыз. Тек ПВХ қабығы кабельдің белгілі бір өрт қауіпсіздігі стандартына сәйкес келетінін көрсетпейді.
Жарияланған өнім сипаттамасы 300/500 В номиналды кернеуді көрсетеді. Орнатпас бұрын әрқашан өнімнің таңбалануы мен құжаттамасын жоспарланған схеманың талаптарына сәйкес тексеріп отырыңыз.
Алюминий төменірек тығыздықты ұсынады және өткізгіш салмағын азайта алады, бұл өңдеу және тасымалдау үшін пайдалы. Алайда алюминий мысға қарағанда жоғары электр кедергісіне ие. Сондықтан өткізгіш өлшемін, терминалдың үйлесімділігін және орнату талаптарын мұқият бағалау керек.
Цянчэн жариялаған BLVV спецификациялар кестесінде 2,5, 4, 6, 10, 16, 25, 35, 50 және 70 мм² номиналды көлденең қималар тізімі берілген. Ағымдағы қолжетімділікті және кез келген арнайы өлшем немесе ұзындық талаптарын тікелей жеткізушімен растаңыз.
Өнімнің сипаттамасы мен орнату шарттары рұқсат етсе, ол белгілі бір сыртқы бекітілген сым қолданбалары үшін жарамды болуы мүмкін. Тікелей күн сәулесінің, судың әсерін, температураны және механикалық зақымдануды бағалау керек. Барлық ПВХ қапталған кабельдер ұзақ уақыт ультракүлгін сәулеленуге немесе тікелей көмуге жарамды деп ойламаңыз.
Жоқ. Жалынға төзімділік өнімділігі арнайы материал формуласына, кабель дизайнына және қолданылатын сынақ стандартына байланысты. Жалынға төзімді өнімділік қажет болса, жеткізілген нұсқаны және оны растайтын сынақ құжаттамасын растауды сұраңыз.
Таңдау жүктеме тогын, кабель ұзындығын, кернеудің төмендеуін, қоршаған ортаның температурасын, орнату әдісін, кабельді топтастыруды және жергілікті электр талаптарын ескеруі керек. Білікті электр конструкторы тек номиналды көлденең қимаға сенбей, соңғы өткізгіш өлшемін тексеруі керек.
Кабель үлгісін, номиналды кернеуді, өткізгіштің көлденең қимасын, қажетті ұзындықты, жалпы санын, орнату ортасын, қолданылатын стандартты, тағайындалған нарықты, орау талаптарын және кез келген арнайы өнімділік талаптарын қамтамасыз етіңіз. Бұл ақпарат жеткізушіге спецификацияның үйлесімділігін бағалауға және дәлірек баға ұсынысын дайындауға көмектеседі.
Алюминий ПВХ оқшауланған дөңгелек сым жеңіл өткізгіш пен қорғаныш ПВХ оқшаулағыш және қабық құрылымын қажет ететін қолайлы бекітілген төмен вольтты қондырғылар үшін практикалық нұсқа болып табылады. Сәтті спецификация бағадан да көп нәрсеге байланысты: кернеу рейтингі, өткізгіш өлшемі, қосылым үйлесімділігі, қоршаған ортаға әсер ету және сәйкестік құжаттамасы ұзақ мерзімді өнімділікке әсер етеді.
Цянчэн жобаны бағалау үшін 2,5 мм² мен 70 мм² аралығындағы өткізгіш өлшемдері көрсетілген BLVV кабелінің техникалық сипаттамаларын ұсынады. Кабельді ғимарат, зауыт немесе электр тарату жобасы үшін сатып алсаңыз, соңғы үлгіні таңдамас бұрын техникалық талаптарыңызды қарап шығыңыз. Қол жетімді ақпаратты қарап шығу үшін Алюминий ПВХ оқшауланған дөңгелек сым өнімінің бетіне кіріңізбізбен хабарласыңықажетті өлшеммен, кернеумен, мөлшермен, орнату шарттарымен және жеткізу орнымен. Qiancheng командасы жобаңыз үшін қолайлы спецификациялар мен баға ұсыныстарын талқылауға көмектесе алады.
