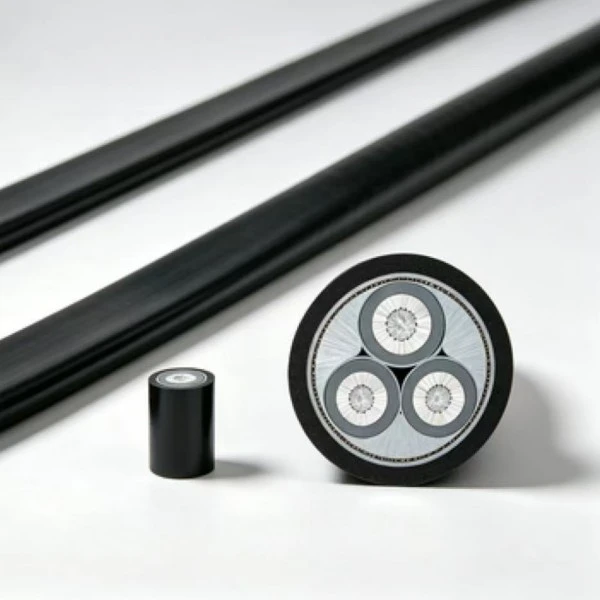

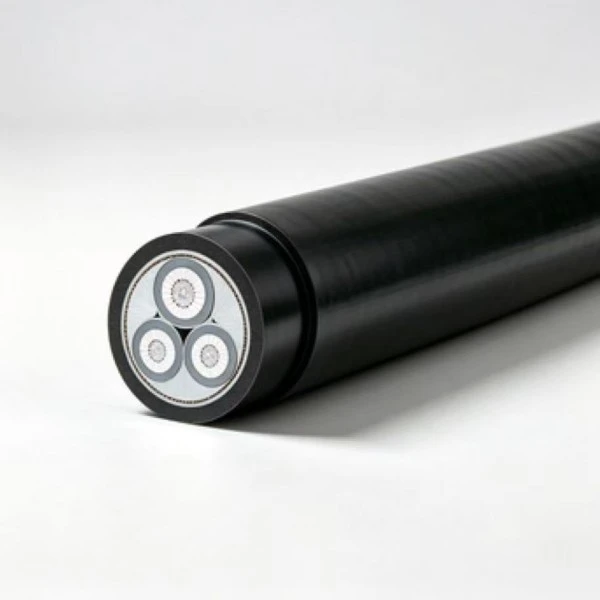

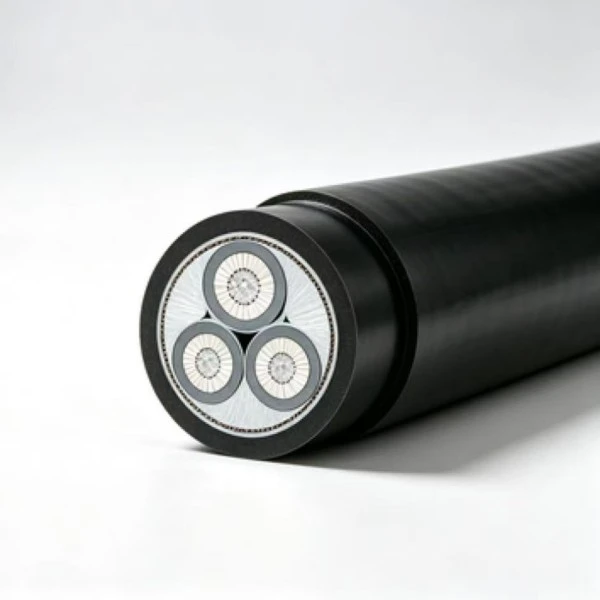

Алюминий XLPE төмен вольтты қуат кабелі 0,6/1 кВ төмен вольтты қуатты тарату үшін XLPE оқшаулауы бар алюминий өткізгіштерді пайдаланады. Алюминий өткізгіш мыс конструкциясымен салыстырғанда кабель салмағын азайтады, ал XLPE белгіленген жұмыс температурасында тұрақты электрлік оқшаулауды қамтамасыз етеді. Кабельді зауыттардағы бекітілген қондырғылар, сыртқы тарату жүйелері, кабельдік траншеялар және төсеу шарттары өнімнің техникалық сипаттамаларына сәйкес келетін басқа қолданбалар үшін конфигурациялауға болады.
|
Номиналды қима (мм²) |
Оқшаулау қалыңдығы (мм) |
Қабық қалыңдығы (мм) |
Кабельдің шамамен сыртқы диаметрі (мм) |
Тұрақты ток өткізгіштің кедергісі (Ω/км)Al |
Сынақ кернеуі (кВ/5 мин) |
Ауадағы сыйымдылық (A) (A) -Al |
Тікелей көмілген топырақтағы ампактылық(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
|
Кернеу дәрежесі Uo/U （kV） |
Талап |
|
3.6/6, 6/6 |
Жартылай разряд ≤ 10 pC 1,73U₀ кезінде |
|
8.7/10, 12/20 |
Жартылай разряд ≤ 10 pC 1,73U₀ кезінде |
|
18/30, 21/35 |
Жартылай разряд ≤ 10 pC 1,73U₀ кезінде |
|
26/35 |
Жартылай разряд ≤ 10 pC 1,73U₀ кезінде |
Бір ядролы кабельдер үшін рұқсат етілген иілу радиусы \(20\рет(d+D)\pm5\%\).
Көп ядролы кабельдер үшін рұқсат етілген иілу радиусы \(15\рет(d+D)\pm5\%\).
D = Кабельдің нақты сыртқы диаметрі (мм)
d = Өткізгіштің нақты диаметрі (мм)
0℃ төмен төсеу кезінде алдын ала қыздыру міндетті болып табылады. Оқшаулағыштың немесе қабықтың механикалық зақымдалу қаупін азайту үшін кабельді төмен температурада төсеудің қолданыстағы процедурасына сәйкес өңдеу және орнату қажет.
Берілген техникалық ақпаратқа сәйкес тік төсеу биіктігінің айырмашылығына ешқандай шектеулер жоқ. Тік бағыттарды жоспарлау кезінде орнату әдісі, бекіту орналасуы және кабель салмағы әлі де ескерілуі керек.
|
Ауа температурасы |
||||||||||||||||
|
Жұмыс температурасы (℃) |
15 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
45 |
50 |
||||||
|
1.30 |
1.26 |
1.22 |
1.18 |
1.44 |
1.09 |
1.04 |
1.0 |
0.96 |
0.89 |
|||||||
|
Топырақ температурасы |
||||||||||||||||
|
5 |
10 |
15 |
20 |
25 |
30 |
35 |
||||||||||
|
1.44 |
1.11 |
1.07 |
1.04 |
1.00 |
0.96 |
0.92 |
||||||||||
Алюминий XLPE төмен вольтты қуат кабелін зауыттық шеберханаларда, қоймаларда және басқа өндірістік ғимараттарда тіркелген төмен вольтты тарату үшін пайдалануға болады. Әдеттегі бағыттар кабельдік науалар мен қабырғаға бекітілген кабель жүйелерін қамтиды. Өткізгіш өлшемін таңдаған кезде қосылған жүктемені, орнату тәртібін, қоршаған ортаның температурасын және қажетті кернеудің төмендеуін бірге тексеру керек.
Сыртқы бекітілген қондырғылар үшін кабельді жобаның спецификациясында рұқсат етілген жағдайда қолайлы құрылымдар, қосалқы тіректер немесе басқа тірек жүйелер бойымен жүргізуге болады. Қабық сыртқы ауаның қалыпты әсерінен қорғауды қамтамасыз етеді, ал орнату кезінде ұзақ мерзімді күн сәулесі, температураның өзгеруі, ылғалдылық және механикалық жүктеме ескерілуі керек.
Кабельдік траншеялар мен коммуналдық туннельдер бекітілген қуат тарату тізбектері үшін жалпы маршруттарды қамтамасыз етеді. Орнату тиісті жылуды таратуға және тиісті қолдау мен қорғауды қамтамасыз етуі керек. Жабық немесе топтастырылған қондырғыларда ауаның номиналды ағынын тікелей қолданудың орнына, күшейткішті түзету факторлары мен нақты қоршаған орта жағдайларын ескеру керек.
Тікелей көмуді кабель құрылысы, топырақ жағдайы және механикалық қорғаныс жоба талаптарына сәйкес келетін жерде қарастыруға болады. Орнатпас бұрын көму тереңдігін, дренажды, сыртқы жүктемені және болашақта қазу мүмкіндігін қарастыру керек. Коррозиялық топырақта немесе елеулі механикалық күштерге ұшыраған жерлерде қорғаныс шаралары қажет болуы мүмкін.
Кабель ауылдық электр желілерін жаңартуда және ұқсас инфрақұрылым жұмыстарында тіркелген төмен вольтты тарату үшін қарастырылуы мүмкін. Алюминий өткізгіштер кабель салмағын азайтады, бұл ұзын кабель жолдары айтарлықтай тасымалдау және орнату жұмыстарын қажет ететін жерлерде пайдалы болуы мүмкін. Өткізгіштердің өлшемдері күтілетін жүктемеге, жол ұзындығына, кернеудің төмендеуіне және орнату шарттарына сәйкес болуы керек.
A: Номиналды кернеу жалпы төмен вольтты қуатты тарату үшін 0,6/1 кВ. Құрылыс пен жобаның шарттарына байланысты орнату әдістеріне сыртқы ауадағы трассаны, кабельдік траншеяларды және кейбір тікелей көмілген қолданбаларды қамтуы мүмкін. Сыртта пайдалану кезінде күн сәулесі, жаңбыр, температура, механикалық қорғаныс және қаптаманың көрсетілген қасиеттері ескерілуі керек.
A: Бір ядролы кабельдер үшін көрсетілген иілу талабы \(20\рет(d+D)\pm5\%\), ал көп ядролы кабельдерге қойылатын талап \(15\рет(d+D)\pm5\%\). Төсеу ортасының температурасы 0℃ төмен болған кезде алдын ала қыздыру қажет. Кабельді төмен температурада күштеп майыстыруға немесе тартуға болмайды, өйткені ПВХ немесе басқа полимерлі қабық материалдары икемділігі төмен болуы мүмкін.
A: Берілген техникалық кесте 1,5 мм²-ден 1000 мм² дейінгі номиналды көлденең қималарды қамтиды. Қолжетімділігі қажетті спецификацияға және өндіріс кестесіне байланысты. Өндіріс алдында саны, өткізгіш өлшемі және қажетті жеткізу мерзімі расталған жобалық тапсырыстар үшін ұзындығы бойынша кесу талаптары мен кабельді таңбалау талқылануы мүмкін.
A: Алюминий мысға қарағанда тығыздығы төмен, кабель салмағын азайтады және көптеген қондырғылар үшін тасымалдау мен өңдеуді жеңілдетеді. Өткізгіш материалдың көптеген қосымшаларда материалдың құны да төмен. Дегенмен, кондукторды таңдау тек материалдың бағасына негізделмеуі керек; ток өткізу қабілетін, кернеудің төмендеуін, трассаның ұзындығын, қосу әдісін және орнату жағдайларын тексеру керек.
A: Тиісті зауыттық тексеру жазбалары мен электрлік сынақ құжаттары өнімнің сипаттамасына және тапсырыс талаптарына сәйкес жеткізілуі мүмкін. Шетелде жобаны қарау немесе кедендік құжаттама қажет болған жағдайда ағылшын тіліндегі құжаттама дайындалуы мүмкін. Нақты сертификаттар, сынақ есептері және құжат форматы тағайындалған нарыққа және жобаны қабылдау талаптарына сәйкес расталуы керек.
A: Тікелей көму тек кабель құрылысы мен алаңның шарттары қолданыстағы талаптарға сай болған жағдайда ғана жүргізілуі керек. Кабель қатты топырақ коррозиясына, жоғары ылғалдылыққа, көлікке тиеуге, қазу жұмыстарына немесе басқа да механикалық қауіптерге ұшыраған жерлерде қорғаныс гильзалары немесе өткізгіштер қарастырылуы мүмкін. Орнату жоспарына дұрыс көму тереңдігі мен дренажды да қосу керек.
A: Жеткізу уақыты өткізгіштің көлденең қимасына, кабель құрылысына, тапсырыс санына, өндірістік қуаттылыққа, қаптамаға және құжаттама талаптарына байланысты. Стандартты спецификацияларда материалдар мен қуат қолжетімді болған кезде қысқарақ өндіріс кестелері болуы мүмкін. Өндіріс пен жөнелтуді жоба кестесімен үйлестіру үшін тапсырыс немесе үлкен көлемдегі тапсырыстар зауытпен алдын ала расталуы керек.
Ж: Рұқсат етілген ток қоршаған ортаның температурасына байланысты өзгереді, себебі қоршаған ортаның температурасы көтерілгенде немесе төмендегенде жылуды тарату жағдайлары өзгереді. Сондықтан өткізгіш өлшемі мен орнату әдісін таңдағанда техникалық кестеде келтірілген түзету коэффициенттерін ескеру қажет. Кабельді топтастыру, желдету, топырақ температурасы және көму жағдайлары да нақты рұқсат етілген токқа әсер етуі мүмкін.
Жобаны сұрау үшін қажетті кернеу, өткізгіштің көлденең қимасы, кабель ұзындығы, орнату әдісі, қоршаған орта жағдайлары мен саны тиісті сипаттамалар мен техникалық құжаттарды растау үшін ұсынылуы керек.
