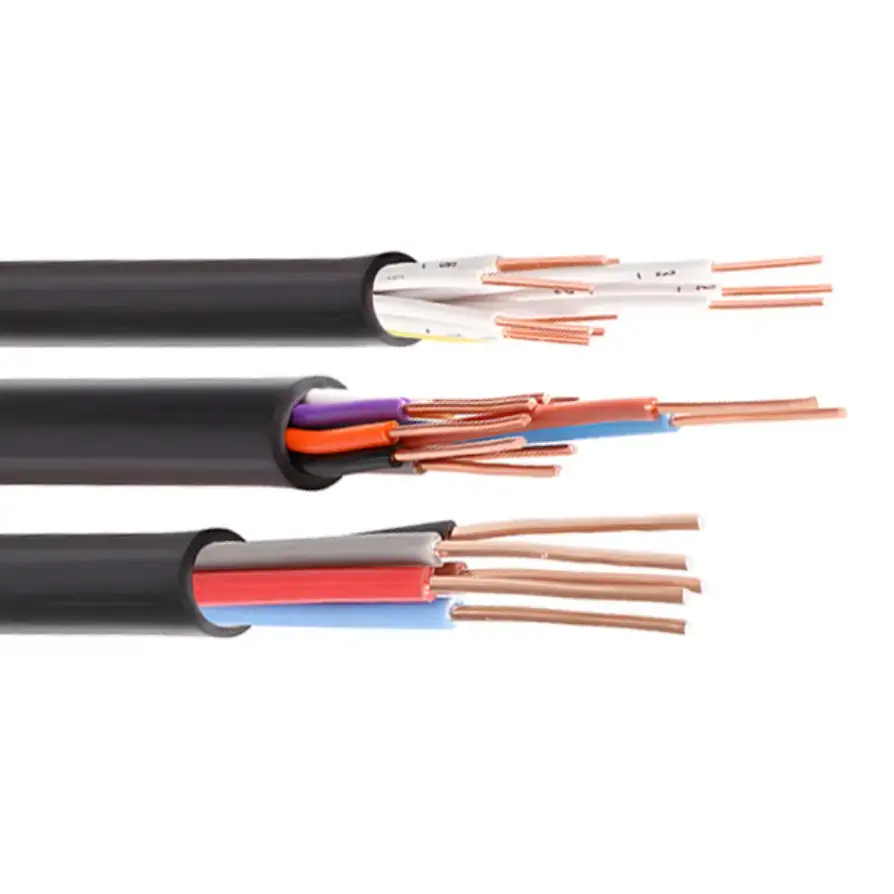

Мыс ПВХ басқару кабелі

Негізгі өнім үлгісі: KVV

Мыс ПВХ басқару кабелі жоғары тазалықтағы оттегісіз мыс өткізгішті ПВХ оқшаулауымен және төмен вольтты басқару, бақылау және қосалқы тізбектерге арналған қорғаныс қабығымен біріктіреді. KVV конструкциясы бір кабель арқылы бірнеше басқару сигналдарын немесе электрлік функцияларды жүргізу қажет болатын бекітілген сымдарға арналған. Өткізгіш өлшемі, өзек саны, экрандау және брондауды жабдық конфигурациясына және орнату ортасына сәйкес таңдауға болады.

Өнеркәсіптік автоматика, электр жабдықтары және ғимараттарды басқару жүйелері үшін бұл кабель басқару шкафтарын, далалық құрылғыларды, қозғалтқыштарды, сенсорларды және басқа қосалқы тізбектерді қосу үшін практикалық көп ядролы сымды қосу мүмкіндігін береді. Қолданылатын спецификация тек өзек санына емес, тізбек кернеуіне, өткізгіштің көлденең қимасына, өзектер санына, төсеу әдісіне және қоршаған орта жағдайларына байланысты расталуы керек.

Өнім спецификациясының өлшемдері және техникалық параметрлер кестесі

Құрылысы және электрлік сипаттамалары

Басқару және көмекші тізбектерге арналған мыс өткізгіш

Өткізгіш қимасы 0,5-тен 10 мм²-ге дейін болатын жоғары таза оттегісіз мыс ретінде белгіленген. Басқару қолданбалары үшін өткізгіш өлшемі қосылған жүктемеге, басқару кернеуіне, рұқсат етілген кернеудің төмендеуіне және орнату қашықтығына сәйкес келуі керек. 2-ден 61-ге дейінгі ядролардың қолжетімді диапазоны бір кабельге бірнеше басқару немесе бақылау схемаларын орналастыруға мүмкіндік береді.

ПВХ оқшаулау және қабық

ПВХ стандартты КВВ конструкциясы үшін бастапқы электрлік оқшаулауды және сыртқы қорғанысты қамтамасыз етеді. Жоғарыда келтірілген ұзақ мерзімді жұмыс температурасы 70℃, ал кестеде төсеу ортасының температурасы кемінде 0℃ көрсетілген. Бұл шектен тыс орнату шарттары орнату әдісін өзгертуді емес, қолданыстағы кабель құрылысын және материал сыныбын растауды талап етеді.

Қорғау және броньдау опциялары

Айнымалы жиілікті жабдыққа, қозғалтқыштарға немесе басқа электр көздеріне жақын орнатылған басқару тізбектері қосымша экрандауды қажет етуі мүмкін. KVVP және KVVRP конфигурациялары көрсетілген қамту жылдамдығымен өрілген экрандауды пайдалана алады, ал KVVP2 мыс таспамен орауды пайдаланады. Механикалық қорғанысқа басымдық берілген жағдайда, KVV22 конструкциясы қос болат таспалы брондауды қосады. Бұл конфигурациялар кедергі көзіне, механикалық әсерге және төсеу бағытына сәйкес таңдалуы керек.

Кабельді таңдауға әсер ететін орнату шарттары

Орнату әдісі жобаға қажетті кабель құрылысымен тікелей байланысты. Техникалық сипаттамалар кестесінде келтірілген брондалмаған кабельдердің иілу радиусы кабельдің сыртқы диаметрінен 6 есе кем емес, ал брондалған немесе мыс таспамен қорғалған конструкциялар үшін сыртқы диаметрден кемінде 12 есе көп қажет. Белгіленген иілу радиусын сақтау орнату кезінде оқшаулау мен кабель құрылымына шамадан тыс механикалық кернеуді болдырмауға көмектеседі.

Тікелей көму үшін тізімделген ең төменгі тереңдік 0,7 м, сыртқы механикалық зақымданудан қосымша қорғаныс. Бірнеше кабельді параллель орнатқанда, жылуды тарату үшін жеткілікті кеңістікті сақтау керек. Бұл мәліметтер әртүрлі орнату аймақтарында бірдей басқару кабелінің спецификациясы пайдаланылғанда әсіресе маңызды.

Қолдану сценарийлері

Өнеркәсіптік автоматтандыру: мыс ПВХ басқару кабелін PLC басқару шкафтары, өндірістік желі жабдығы, машинаны басқару схемалары және бірнеше төмен вольтты басқару функцияларын қосу қажет болатын қосалқы сигнал сымдары үшін пайдалануға болады.

Механикалық және электрлік жабдық: сорғылармен, желдеткіштермен, компрессорлармен, станоктармен, тоңазытқыш жабдықтармен және басқа электр машиналарымен байланысты басқару және кері байланыс тізбектеріне қолданылады.

Ғимарат және коммуналдық жүйелер: Ғимаратты автоматтандыруда, лифттерді басқаруда, өртке қарсы жабдықта, көше жарығын басқаруда және кабель сипаттамасы қолданыстағы схема талаптарына сәйкес келетін сумен жабдықтау немесе дренаж жүйелерінде қолданылады.

Жаңа энергетикалық жабдық: кернеу, температура және орнату жағдайлары тиісті сипаттамаларға сәйкес келген кезде фотоэлектрлік жабдықтың, энергия сақтау жүйелерінің және зарядтау инфрақұрылымының айналасындағы қосалқы басқару және бақылау схемалары үшін пайдалануға болады.

Тасымалдау және қойма: тасымалдау жүйелеріне, қойма жабдықтарына және басқа электрмен басқарылатын логистикалық жүйелерге арналған басқару схемаларына қолданылады. Кедергілер немесе механикалық әсерлер қосымша қорғанысты қажет ететін жағдайда экрандалған немесе брондалған конструкцияларды қарастыруға болады.

Сапа мен спецификацияны тексеру

Техникалық сатып алу немесе жобаның спецификациясы үшін мыс ПВХ басқару кабелін тек жалпы өнім сипаттамаларына сүйенбей, өлшенетін параметрлерге сәйкес тексеру керек. Тиісті элементтерге өткізгіш материалы, көлденең қимасының ауданы, өзек саны, оқшаулау кедергісі, кернеуге төзімділік өнімділігі, иілу радиусы және таңдалған экрандау немесе броньдау құрылымы кіреді.

Берілген спецификация GB/T 9330-2020 стандартын анықтамалық стандарт ретінде анықтайды және номиналды кернеу, кедергі, оқшаулау және орнату талаптарын қамтамасыз етеді. Экспорттық жобалар үшін қажетті IEC стандарты, сынақ құжаттамасы және тағайындалған нарық талаптары өндіріс алдында бөлек расталуы керек. Экрандалған, брондалған немесе отқа төзімді құрылыс қажет болған жағдайда, сатып алу спецификациясында нақты үлгі де көрсетілуі керек.

Сәйкес спецификацияны қалай таңдауға болады

Тізбектің электрлік функциясынан бастаңыз және кабель басқару, бақылау, кері байланыс немесе көмекші сигналдарды тасымалдайтынын анықтаңыз. Содан кейін қажетті өткізгіштің көлденең қимасы мен өзек мөлшерін растаңыз. Электр кедергілері бар жобалар үшін экрандалған құрылысты қарастырыңыз; механикалық қорғаныс маңызды болып табылатын ашық жолдар үшін брондалған нұсқасы қолайлырақ болуы мүмкін.

Үлкенірек басқару жүйелері үшін қосымша ядроларды резервтеу болашақ тізбекті өзгертулер үшін сыйымдылықты қамтамасыз ете алады. Кестеде 10%-20% қосалқы ядро ​​ұсынысы берілген, ал көлденең қиманы таңдау нақты жүктемеге, тізбек ұзындығына, кернеудің төмендеуіне және орнату шарттарына сәйкес тексерілуі керек. Жобада басқару нүктелерінің саны көп болғандықтан ғана үлкенірек дирижер таңдалмауы керек.

Жиі қойылатын сұрақтар

1. Бұл кабель үшін қандай стандарт қолданылады?

Өнімнің сипаттамасында пластик оқшауланған басқару кабельдері үшін GB/T 9330-2020 сілтемелері берілген. Экспорттық тапсырыстар үшін IEC талаптары мен тағайындалған нарық стандарттары нақты қолдану мен кабель құрылысына сәйкес расталуы керек.

2. Қандай өзек шамалары мен өткізгіш өлшемдері бар?

Көрсетілген диапазон 2-ден 61-ге дейінгі өзектерді және 0,5-тен 10 мм²-ге дейінгі өткізгіштердің көлденең қималарын қамтиды. Ортақ өзек өлшемдеріне 4, 7, 10, 14, 19, 24 және 37 өзектер кіреді, ал 0,75, 1,0, 1,5 және 2,5 мм² жалпы қималар ретінде берілген.

3. Электрлік кедергісі бар қолданбалар үшін экрандалған нұсқа бар ма?

Иә. KVVP және KVVRP конструкциялары тізбеленген қамту деңгейі кемінде 80% болған кезде өрілген экрандаумен белгіленуі мүмкін. KVVP2 мыс таспаны орауды пайдаланады. Сәйкес экрандау құрылымы кедергі көзіне және орнату ортасына байланысты.

4. Пайдалану және төсеу температурасына қандай талаптар қойылады?

Берілген техникалық деректерде 70℃ максималды ұзақ мерзімді рұқсат етілген жұмыс температурасы және кем дегенде 0℃ әдеттегі төсеу ортасының температурасы көрсетілген. 0℃ төмен орнату қажет болса, кабельді алдын ала қыздыру кестеде көрсетілген. Арнайы төмен температуралы конструкциялар суық орталар үшін бөлек расталуы керек.

5. Кабельді тікелей көму үшін пайдалануға болады ма?

Берілген спецификацияда тікелей көмілген төсеу тереңдігі 0,7 м болатын ең аз тізім берілген және сыртқы механикалық зақымданудан қорғауды талап етеді. Тікелей көму алдында кабельдің нақты құрылысын топырақ жағдайына, механикалық әсерге, ылғалға және жобаны орнату талаптарына сәйкес тексеру керек.

6. Баға ұсыныстарын сұраған кезде қандай ақпаратты көрсету керек?

Нақты спецификацияны тексеру үшін қажетті өзек мөлшерін, өткізгіштің көлденең қимасын, номиналды кернеуді, кабель ұзындығын, төсеу әдісін және орнату ортасын қамтамасыз етіңіз. Егер экрандау, мыс таспаны орау, болат таспаны броньдау немесе отқа төзімді құрылыс қажет болса, кабель үлгісі мен техникалық құжаттаманы дұрыс сәйкестендіру үшін тиісті талапты қосыңыз.
