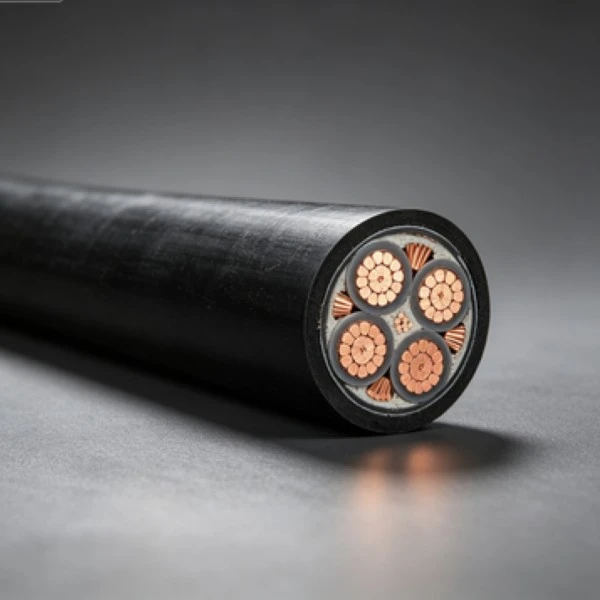

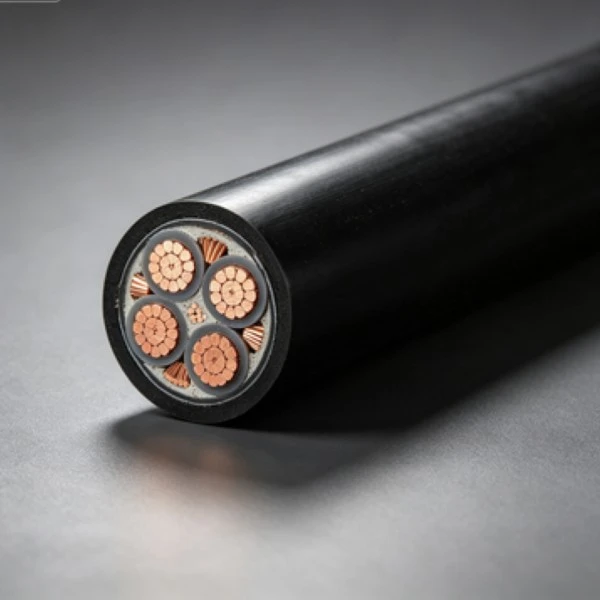

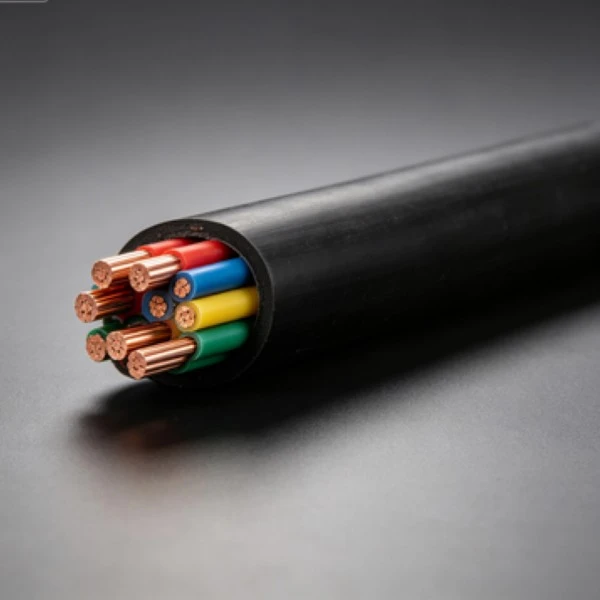

Мыс ПВХ төмен вольтты қуат кабелі - бұл ПВХ оқшаулағышы бар мыс өткізгіштерді пайдаланатын төмен вольтты қуат кабелі. Qiancheng электр қуатын таратуға, жабдықты қосуға және басқа тұрақты төмен вольтты тізбектерге арналған әртүрлі өткізгіш өлшемдерінде және конфигурацияларында осы кабель түрін шығарады. Өндіріс алдында қажетті өткізгіштің көлденең қимасы, орнату әдісі, кабель ұзындығы және жұмыс ортасы расталуы керек.
Цянчэн қажетті өткізгіш қимасына, кабель ұзындығына, санына және кабель құрылысына сәйкес өндірісті ұйымдастыра алады. Жалпы өткізгіш өлшемдері шағын тармақтық тізбектерден жоғары ток төмен вольтты таратуға дейінгі қолданбаларды қамтиды. Жобалық тапсырыстар үшін техникалық сипаттамалар, қаптамалар, қаптаманың таңбалануы және жеткізу талаптары өндіріс алдында расталуы мүмкін.
Қолжетімді техникалық сипаттамалар қажетті өткізгіш өлшеміне және орнату шарттарына сәйкес таңдалуы мүмкін. Арнайы кабель ұзындығын немесе сәйкестендіру ақпаратын қажет ететін жобалар үшін ұзындықты кесу және қаптаманы анықтауды талқылауға болады.
Дайын кабельдерді өткізгіш кедергісі, оқшаулау күйі, өлшемдік консистенция және басқа да қолданылатын талаптар бойынша тексеруге болады. Тексеру жазбалары мен техникалық құжаттар өнімнің сипаттамасына және жоба талаптарына сәйкес берілуі мүмкін.
Өндірістік бақылау өткізгіштерді өңдеуді, ПВХ изоляциясын экструзиялауды және дайын кабельді тексеруді қамтиды. Өндіріс партиялары арасындағы сәйкестікті сақтау үшін өткізгіш диаметрі, оқшаулау қалыңдығы және дайын сыртқы диаметрі сияқты негізгі өлшемдер қолданыстағы техникалық талаптарға сәйкес тексеріледі.
Өткізгіштің өлшемі мен құрылысы күтілетін жүктемеге, кернеу деңгейіне, төсеу әдісіне, қоршаған ортаның температурасына және механикалық жағдайларға сәйкес келуі керек. Тұрақты ішкі сымдар, кабель өткізгіштері, жабдық қосылымдары және басқа да төмен вольтты қолданбалар, тіпті номиналды кернеу бірдей болса да, әртүрлі сипаттамаларды қажет етуі мүмкін.
|
Номиналды бөлім (мм²) |
Өткізгіш сымдардың ең аз саны |
Өткізгіштің сыртқы диаметрі （мм） |
ПВХ оқшаулағышының номиналды қалыңдығы/мм |
Оқшаулаудың шамамен сыртқы диаметрі/мм |
Максималды өткізгіш кедергісі 20℃(Ω/км) мыс |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Мыс өткізгіштер ток өткізу жолын қамтамасыз етеді, ал ПВХ оқшаулау өткізгішті қоршаған ортадан бөледі. Нақты ток өткізу қабілеті және рұқсат етілген жұмыс температурасы өткізгіш өлшеміне, орнату әдісіне, қоршаған орта жағдайларына және кабельдің қолданыстағы сипаттамасына байланысты.
ПВХ қосылыстары таңдалған материалдың формуласына және қолданылатын өнім стандартына байланысты отқа төзімді сипаттамалар бере алады. Жобада жалынға төзімділіктің белгілі бір классификациясы көрсетілген болса, талап етілетін баға тек ПВХ материалынан қабылданбай, кабельдің техникалық құжаттамасына сәйкес расталуы керек.
ПВХ оқшаулағышы мен қабығы қалыпты өңдеуден және тиісті орнату кезінде кездесетін қоршаған ортаға әсер етуден қорғауды қамтамасыз етеді. Құрылыс кезінде кабель әлі де шамадан тыс тартылу күшінен, өткір жиектерден, белгіленген шектен тыс жаншудан және иілуден қорғалуы керек.
Таңдалған ПВХ конструкциясы қоршаған орта жағдайларына сәйкес келген кезде кабельді жалпы ішкі және сыртқы төмен вольтты қондырғылар үшін қарастыруға болады. Ылғалдылықты, температураны, күн сәулесін, химиялық әсерді және механикалық жүктемені қалыпты ғимарат-сымдар жағдайларынан тыс қондырғылар үшін бағалау керек.
Өткізгіштің дұрыс өлшемі, тізбекті қорғау және орнату әдісі қауіпсіз жұмыс үшін маңызды. Кабельді таңдау күтілетін жүктеме тогын, кернеудің төмендеуін, қоршаған орта температурасын, топтастыру жағдайларын және рұқсат етілген орнату әдісін ескеруі керек. Жасырын орнату сонымен қатар қолданыстағы жергілікті электрлік кодқа сай болуы керек.
Мыс ПВХ төмен вольтты қуат кабелі үйлерде, пәтерлерде және басқа ғимараттарда, соның ішінде жарықтандыру, розетка және жабдықтың тармақтарының тізбектері үшін төмен вольтты тізбектер үшін белгіленуі мүмкін. Өткізгіштің түрі, өткізгіш өлшемі және орнату шарттары электрлік жобаға сәйкес расталуы керек.
Әдеттегі қолданбаларға дүкендер, кеңселер, қонақүйлер, мектептер, ауруханалар және төмен вольтты электр тізбектері қажет басқа коммерциялық немесе қоғамдық ғимараттар жатады. Кабель спецификациясы тізбек жүктемесіне, бағыттау әдісіне және жергілікті электр талаптарына сәйкес болуы керек.
Кабель құрылыс алаңдарында, жиналмалы ғимараттарда және учаскелердегі объектілерде тиісті уақытша немесе тұрақты төмен вольтты тізбектер үшін пайдаланылуы мүмкін. Кабельдер қайталанатын қозғалысқа, соққыға немесе сүйретуге ұшыраған жағдайда оның орнына икемді қызмет көрсетуге арналған конструкцияны қарастырған жөн.
Цехтардағы, қоймалардағы, логистикалық объектілердегі және басқа да жеңіл өнеркәсіптік орталардағы төмен вольтты тізбектер жарықтандыру, жабдықты қосу және электр қуатын тарату үшін кабельдің осы түрін пайдалана алады. Тиісті қабық пен орнату әдісін анықтау кезінде шаң, температура, май және химиялық әсерді қарастыру керек.
Қолданбалар ауылдық ғимараттарды, ауыл шаруашылығы нысандарын, фермаларды жарықтандыруды және басқа да төмен вольтты инфрақұрылымды қамтуы мүмкін. Ашық немесе ылғалды орындар ылғалдан қорғауға, ультракүлгін сәулеленуге, механикалық қорғанысқа және қолданылатын орнату әдісіне назар аударуды қажет етеді.
Кабельді қоғамдастықтардағы, автотұрақтардағы, саябақтардағы және басқа да муниципалдық орталардағы жарықтандыру, бақылау жабдығы және қосалқы электр қондырғылары үшін қолайлы төмен вольтты тізбектерде пайдалануға болады. Таңдалған спецификация нақты маршрутқа және қоршаған орта жағдайларына сәйкес болуы керек.
Шетелдік жобалар үшін кабель құрылысы мен құжаттама тағайындалған нарықта қолданылатын электр стандарттары мен сертификаттау талаптарына сәйкес тексерілуі керек. Өткізгіштің өлшемі, кернеудің көрсеткіші, оқшаулау және қабық сипаттамалары, орау, таңбалау және сынақ құжаттамасы жөнелтілгенге дейін расталуы мүмкін.
Сондай-ақ кабельді төмен вольтты жабдықтың қолайлы қосылымдары, салалық тізбектер және тірек электр жүйелері үшін қарастыруға болады. Үздіксіз қозғалысты, жоғары механикалық кернеуді, жоғары температураны немесе арнайы өртке қарсы талаптарды қамтитын қолданбалар басқа кабель құрылысын қажет етуі мүмкін.
A: Өткізгіштің көлденең қимасы күтілетін жүктеме тогы, рұқсат етілген кернеудің төмендеуі, орнату әдісі, қоршаған орта температурасы және тізбек ұзындығына сәйкес таңдалуы керек. Техникалық кестеде келтірілген мәндер өткізгіш өлшемдері мен кедергі деректерін қамтамасыз етеді, бірақ олар белгілі бір орнату үшін рұқсат етілген токты анықтау үшін жалғыз пайдаланылмауы керек.
A: Техникалық кесте 1,5 мм², 2,5 мм², 4 мм² және 6 мм² сияқты кейбір кішірек өткізгіш өлшемдеріне арналған тұтас және бұрымды конструкцияларды қамтиды. Сәйкес құрылыс қажетті икемділікке, орнату әдісіне және қолданылатын спецификацияға байланысты.
A: Әдеттегі тексеру элементтеріне өткізгіштің тұрақты ток кедергісі, оқшаулау күйі, өлшемдік өлшемдер және қолданыстағы өнім стандарты мен сатып алу спецификациясына сәйкес кернеуге төзімділік сынағы кіруі мүмкін. Егер жоба арнайы тексеру есептерін немесе сынақ жазбаларын талап етсе, бұл талаптар өндіріс алдында расталуы керек.
A: Шетелдік тапсырыстарды тағайындалған нарықтың кернеуіне, кабель стандартына, таңбалауға, қаптамаға және құжаттама талаптарына сәйкес қарауға болады. Қолданылатын стандартты алдын ала көрсету керек, себебі төмен вольтты кабельге қойылатын талаптар нарықтар арасында әр түрлі.
A: Кабель ұзындығы, идентификациялық таңбалау және орау өндіріс сипаттамасына және тапсырыс санына сәйкес талқылануы мүмкін. Тапсырыс беруші талаптар үшін қажетті таңбалау ақпараты, ұзындыққа төзімділік, орау әдісі және жеткізу саны өндіріс алдында расталуы керек.
A: Өткізгіштің қажетті қимасын, кабель құрылысын, кернеу рейтингін, жалпы ұзындығын, тапсырыс санын, қолдануды, орнату әдісін және жеткізу орнын көрсетіңіз. Жобалық тапсырыстар үшін талап етілетін стандартты, тексеру құжаттарын, қаптаманың таңбалануын және қаптаманың техникалық сипаттамаларын да қосу керек.
A: Стандартты ПВХ төмен вольтты қуат кабелі конструкциялары әдетте белгіленген орнату әдісіне сәйкес таңдалады. Кабель үздіксіз сүйретуге, қайта-қайта иілуге немесе бұралуға ұшырайтын болса, мобильді қызмет үшін арнайы есептелген икемді кабельді қарастырған жөн.
A: Кабель үлгісін, өткізгіш өлшемін, кернеу дәрежесін, кабель ұзындығын және жобаның спецификациясына сәйкес қолданылатын стандартты растаңыз. Орнату кезінде қажетті иілу радиусы мен тартылу шарттарын қадағалаңыз және кабельді шамадан тыс механикалық күштен, өткір жиектерден және қоршаған ортаның қолайсыз әсерінен қорғаңыз.
Мыс ПВХ төмен вольтты қуат кабелінің бағасын алу үшін қажетті өткізгіш өлшемін, кернеу деңгейін, санын, кабель ұзындығын, орнату әдісін және тағайындалған орынды көрсетіңіз. Qiancheng тапсырысты орналастырмас бұрын спецификацияны қарап шығып, қолданыстағы өндіріс пен құжаттама талаптарын растай алады.
