Икемді бағыттау, тұрақты өткізгіштік және сенімді оқшаулау кезінде,Цянчэн ПВХ бұралған жұп икемді сымтөмен вольтты тізбектерге, жарықтандыру құрылғыларына, тұрмыстық құрылғыларға және шағын электромеханикалық жабдықтарға арналған практикалық сымдық шешімді ұсынады. Оның көп тізбекті оттегісіз мыс өткізгіштері мен ПВХ оқшаулауы қарапайым қатты сымдарды өткізу қиын болуы мүмкін қолданбаларда ыңғайлы орнатуды қолдауға арналған.
ПВХ бұралған жұптың икемді сымы иілу, бағыттау және шектелген сымдар үшін икемділік беру үшін ПВХ оқшаулауымен және бұралған конструкциясымен жұқа жіпті мыс өткізгіштерді біріктіреді. Qiancheng RVS-300/300 сериясы 2×0,5 мм²-ден 2×6 мм²-ге дейінгі номиналды қималарда, стандартты номиналды кернеуі 300/300 В және 70℃ температура рейтингінде қол жетімді. Бұл мақалада оның құрылысы, техникалық параметрлері, орнату артықшылықтары, қолдану сценарийлері және сатып алушыларға төмен вольтты сым жобалары үшін қолайлы икемді сымды анықтауға көмектесу үшін таңдау қарастырылған.
Мазмұны
- ПВХ бұралған жұп икемді сым дегеніміз не?
- How Does Its Construction Affect Performance?
- Негізгі техникалық параметрлері қандай?
- Негізгі артықшылықтар қандай?
- Ол қай жерде жиі қолданылады?
- Сатып алушылар дұрыс сипаттаманы қалай таңдауы керек?
- Орнату кезінде нені ескеру керек?
- Жиі қойылатын сұрақтар
- Қорытынды

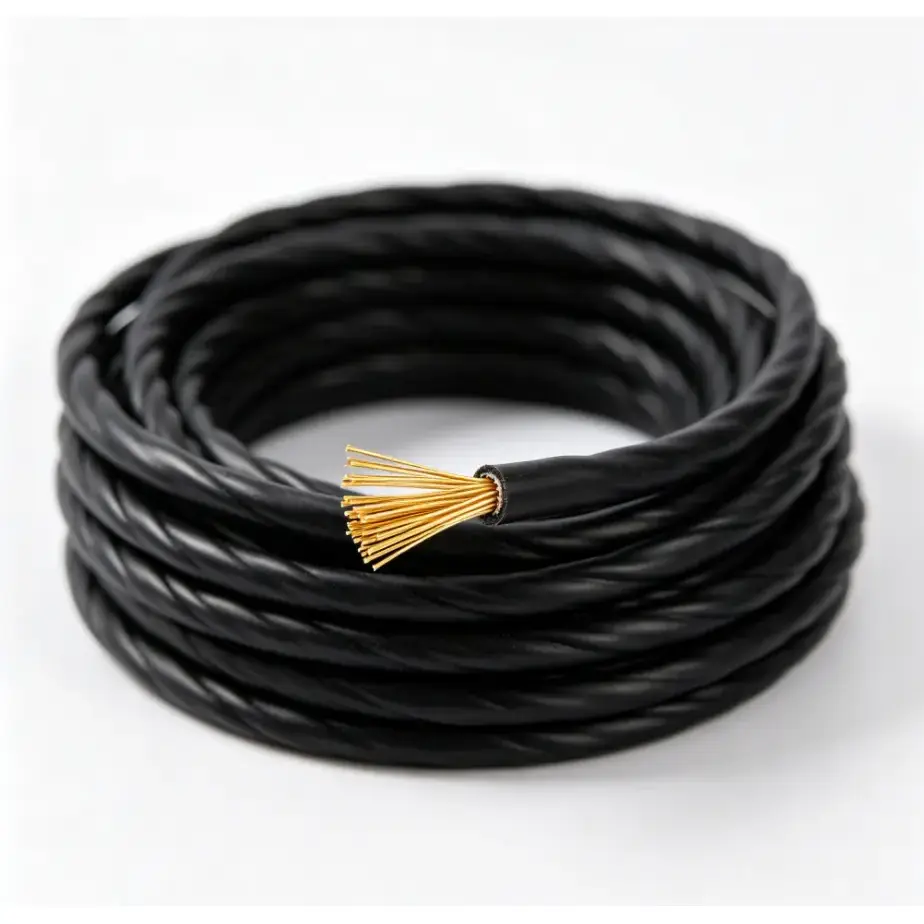

ПВХ бұралған жұп икемді сым дегеніміз не?
ПВХ бұралған жұп икемді сым - бұралған конфигурацияда орналасқан екі оқшауланған өткізгіштермен жасалған төмен вольтты икемді сым. Qiancheng өнімі өткізгіш ретінде оттегісіз жұқа көп тізбекті мыс сымдарды және оқшаулағыш материал ретінде ПВХ пайдаланады. Бұл комбинация электр өткізгіштігін және электр өткізгіштігінің практикалық жұмысына қажетті механикалық икемділікті қамтамасыз етуге арналған.
Өнім RVS-300/300 үлгісі ретінде анықталған және үй шаруашылығын жөндеу, жарықтандыру жабдықтары, тұрмыстық техника және шағын электромеханикалық жабдықтар сияқты қолданбаларға арналған. Қатты қатты сымдармен салыстырғанда, оның жұқа жіпті конструкциясы бұрыштарды бүгуді, құбырлардан өтуді және салыстырмалы түрде шектеулі орнату кеңістіктері арқылы өтуді жеңілдетеді.
ПВХ икемді сым өндірушісін бағалайтын сатып алушылар үшін өткізгіш материалы, оқшаулау құрылымы, көлденең қима ауданы, кернеу көрсеткіші және орнату ортасы тек сыртқы түріне немесе бағасына негізделген кабельді таңдаудан гөрі бірге қарастырылуы керек.
How Does Its Construction Affect Performance?
Иілгіш сымның өнімділігі оның өткізгіші мен оқшаулауының қалай жасалғанына байланысты. Qiancheng компаниясының ПВХ бұралған жұп икемді сымы төмен вольтты қолдануға арналған бірнеше құрылымдық элементтерді біріктіреді.
- Жіңішке тізбекті мыс өткізгіш:Бірнеше жұқа мыс жіптері салыстырмалы қатты өткізгішке қарағанда үлкен икемділікті қамтамасыз етеді.
- Оттегісіз мыс:Мыс өткізгіш тұрақты электр өткізгіштігін және салыстырмалы түрде төмен өткізгіш кедергісін қамтамасыз етуге арналған.
- Бұралған жұп құрылымы:Екі өткізгіш бірге орналасады, маршруттау мен қосылуға ыңғайлы ықшам пішінді жасайды.
- ПВХ оқшаулау:Оқшаулау өткізгіштер арасындағы электрлік бөлуді қамтамасыз етеді және белгіленген жұмыс жағдайында өткізгіш өзектерді қорғауға көмектеседі.
- Икемді құрылыс:Жалпы құрылым орнату кеңістігі шектеулі жерлерде иілуді, бұруды және бағыттауды қолдайды.
Бұл комбинация орнату ыңғайлылығы маңызды мәселе болған кезде сымды аса маңызды етеді. Дегенмен, кабельді таңдау әрқашан нақты электр жүктемесіне, қоршаған ортаға, орнату әдісіне және қолданыстағы жергілікті талаптарға негізделуі керек.
Негізгі техникалық параметрлері қандай?
Техникалық параметрлер инженерлерге, мердігерлерге, дистрибьюторларға және сатып алушы топтарға белгілі бір кабель сипаттамасының жоспарланған схемаға сәйкес келетінін анықтауға көмектеседі. Төмендегі сипаттамалар Qiancheng өнімі туралы ақпаратқа негізделген.
| Номиналды бөлім | Макс. Бір сымның диаметрі | Оқшаулау қалыңдығы | Макс. Диаметрі | Minimum Insulation Resistance at 70℃ |
|---|---|---|---|---|
| 2×0,5 мм² | 0,16 мм | 0,8 мм | 6,0 мм | 0,016 МΩ·км |
| 2×0,75 мм² | 0,16 мм | 0,8 мм | 6,2 мм | 0,014 МΩ·км |
| 2×1,0 мм² | 0,16 мм | 0,8 мм | 6,6 мм | 0,013 МΩ·км |
| 2×1,5 мм² | 0,16 мм | 0,8 мм | 7,2 мм | 0,012 МΩ·км |
| 2×2,5 мм² | 0,16 мм | 0,8 мм | 8,2 мм | 0,0095 МΩ·км |
| 2×4 мм² | 0,16 мм | 0,8 мм | 9,5 мм | 0,0079 МΩ·км |
| 2×6 мм² | 0,21 мм | 1,0 мм | 11,6 мм | 0,0081 МΩ·км |
Стандартты нұсқа 300/300 В, 70 ℃ температура рейтингімен есептелген. Сатып алушылар тапсырыс бермес бұрын толық техникалық талаптарды растауы керек, әсіресе жоба әдеттен тыс температураны, үздіксіз қозғалысты, сыртқы экспозицияны немесе басқа да талап етілетін жағдайларды қамтитын болса.
Негізгі артықшылықтар қандай?
Тұрақты электрөткізгіштік
Жоғары сапалы мыс өткізгіш сенімді электр берудің негізі болып табылады. Бұл сымда қолданылатын оттегісіз жіңішке жіпті мыс конструкциясы қолайлы төмен вольтты қолданбалар үшін тұрақты өткізгіштік пен төмен өткізгіш кедергісін қамтамасыз етуге арналған.
Икемді маршруттау
Икемділік - көп тізбекті өткізгіштің негізгі практикалық артықшылықтарының бірі. Орнатушылар кабельді бұрыштар, құбырлар, жабдық кеңістіктері және қатты сымдарды өңдеуге ыңғайсыз болуы мүмкін басқа жерлер арқылы майыстыра алады.
Сенімді ПВХ оқшаулау
ПВХ оқшаулауы электрлік ажыратуды қамтамасыз етеді және өткізгішті қалыпты механикалық тозудан және қолайлы ішкі қолданбаларда кездесетін қоршаған орта әсерінен қорғауға көмектеседі. Оқшаулау сонымен қатар өнім ақпаратына сәйкес отқа төзімді сипаттамалармен жасалған.
Ыңғайлы орнату
Жіңішке мыс жіптердің және ықшам бұралған конструкцияның үйлесімі орнату кезінде кабельді өңдеуді жеңілдетеді. Бұл әсіресе көптеген бұрылыстарды немесе шектелген маршруттық кеңістіктерді қамтитын сым жобалары үшін пайдалы.
Ол қай жерде жиі қолданылады?
ПВХ бұралған жұп икемді сымның қолдану ауқымы икемділік пен қарапайым орнату маңызды болып табылатын төмен вольтты сымдарға негізделген. Типтік қолданбаларға мыналар жатады:
- Тұрмыстық электр сымдары
- Ішкі жарықтандыру құрылғылары
- Тұрмыстық құрылғылардың қосылымдары
- Шағын электромеханикалық жабдықтар
- Коммерциялық төмен вольтты тізбектер
- Жабдықты қосу сымдары
- Өткізгіш және шектеулі кеңістіктегі сымдар
- Электрлік жөндеу жобалары
Мысалы, сымдарды тар ішкі құбыр арқылы өткізетін орнатушы жұқа сымды кабельдің икемділігін пайдалана алады, өйткені өткізгіш қатты сыммен байланысты өңдеу қиындықтарынсыз иілулерді орындай алады. Нақты жарамдылық әлі де жабдық өндірушісінің талаптарына және қолданыстағы электр кодтарына сәйкес тексерілуі керек.
Сатып алушылар дұрыс сипаттаманы қалай таңдауы керек?
Икемді сымды таңдау дұрыс номиналды көлденең қиманы анықтаудан көп нәрсені қамтиды. Сатып алу тобы тапсырыс бермес бұрын толық жұмыс ортасын және электр талаптарын бағалауы керек.
- Өткізгіштің қажетті өлшемін анықтаңыз.Көлденең қима ауданын тізбектің ағымдағы сұранысымен, орнату шарттарымен және қолданылатын электрлік талаптармен сәйкестендіріңіз.
- Кернеу рейтингін растаңыз.Стандартты өнім 300/300 В деңгейінде бағаланады, сондықтан сатып алушылар бұл рейтингтің жоспарланған схемаға сәйкес келетінін тексеруі керек.
- Температура жағдайларын бағалаңыз.Стандартты нұсқада 70℃ температура рейтингі бар. Температурасы жоғары орталар басқа сипаттаманы қажет етуі мүмкін.
- Орнату ортасын тексеріңіз.Стандартты ПВХ оқшаулауы қолайлы ішкі жағдайларға арналған және ұзақ уақыт тікелей күн сәулесінің әсерінен ұсынылмайды.
- Механикалық қозғалысты қарастырыңыз.Икемді құрылым әдеттегі иілу мен бұралуды қолдайды, бірақ жиі үздіксіз қозғалысты қамтитын қолданбаларды бөлек бағалау керек.
- Құжаттама талаптарын растаңыз.Экспорттық жобалар арнайы сәйкестік құжаттарын, сынақ есептерін немесе тағайындалған нарық талаптарын талап етуі мүмкін.
Орнату кезінде нені ескеру керек?
Кабель жұмысын сақтау үшін дұрыс орнату қажет. Тіпті жақсы жасалған икемді сымды да кез келген орта үшін әмбебап қолайлы деп санауға болмайды.
Орнату кезінде оқшаулауды шамадан тыс тарту күшін, өткір иілулерді, жаншуды немесе механикалық зақымдануды болдырмаңыз. Кабель сонымен қатар ең үлкен немесе ең кіші қол жетімді спецификацияны таңдамай, күтілетін электр жүктемесіне сәйкес таңдалуы керек.
Ішкі жобалар үшін кабельді белгіленген жұмыс жағдайларында сақтау маңызды. Стандартты ПВХ оқшаулауы үй ішіндегі ылғалдың қалыпты әсеріне жарамды, бірақ сыртқы күн сәулесінің тікелей әсеріне немесе ауыр қоршаған орта жағдайларына ұзақ мерзімді төзімділікті қамтамасыз етеді деп болжауға болмайды. Ерекше қоршаған ортаға төзімділік қажет болған жағдайда, сатып алушылар балама оқшаулау немесе құрылыс нұсқаларын талқылауы керекЦянчэн кабель жеткізушісі.
Жиі қойылатын сұрақтар
1. ПВХ бұралған икемді сымның номиналды кернеуі қандай?
Стандартты Qiancheng RVS-300/300 нұсқасының номиналды кернеуі 300/300 В. Сатып алушылар таңдау және орнату алдында нақты тізбектің кернеу талаптарын тексеруі керек.
2. Стандартты ПВХ сымы қандай температураға төтеп бере алады?
Стандартты өнімнің 70 ℃ температурасы бар. Қолданба осы деңгейден жоғары температураларды немесе әдеттен тыс термиялық жағдайларды қамтыса, сәйкес балама сипаттаманы бағалау керек.
3. Бұл икемді сым сыртқы қолданбаларға жарамды ма?
Стандартты нұсқа ең алдымен қолайлы ішкі қолданбаларға арналған. Сыртқы күн сәулесінің ұзақ уақыт бойы тікелей әсер ету ұсынылмайды. Сыртқы талаптары бар сатып алушылар өндірушімен қартаюға төзімді оқшаулау нұсқасын талқылауы керек.
4. Өткізгіштердің қандай өлшемдері бар?
Көрсетілген техникалық сипаттамалар 2×0,5 мм² мен 2×6 мм² аралығында, соның ішінде 2×0,75, 2×1,0, 2×1,5, 2×2,5 және 2×4 мм². Қол жетімділік пен теңшеу нақты тапсырысқа сәйкес расталуы керек.
5. Оқшаулаудың түсі мен дайын ұзындығын теңшеуге болады ма?
Иә. Qiancheng тапсырыс сипаттамаларына сәйкес әдетте қажетті оқшаулау түстері мен өткізгіш өлшемдерін реттей алады. Дайын орамның ұзындығын мөлшерге, қаптамаға және қолдану талаптарына байланысты талқылауға болады.
6. ПВХ бұралған жұп икемді сым жылжымалы қосылымдарға жарамды ма?
Оның жұқа жіпті мыс өткізгіші және бұралған конструкциясы орнату және пайдалану кезінде әдеттегі иілу және бұрау үшін жақсы икемділікті қамтамасыз етеді. Жиі немесе үздіксіз қозғалысты қамтитын қолданбаларды қозғалыс жиілігі мен жұмыс жағдайларына сәйкес бағалау керек.
Қорытынды
ПВХ бұралған жұп икемді сымы мыс өткізгіштігінің, ПВХ оқшаулауының, ықшам бұралған конструкцияның және төмен вольтты қолайлы қолданбалар үшін орнату икемділігінің практикалық үйлесімін ұсынады. 2×0,5 мм² мен 2×6 мм² аралығындағы техникалық сипаттамалары бар Qiancheng тұрмыстық сымдарды, жарықтандыруды, құрылғыларды қосуды және шағын жабдықты қолдануды ұсынады. ПВХ бұралған жұп икемді сым өндірушісін немесе жеткізушісін салыстыратын сатып алушылар үшін өткізгіштің құрылысын, көлденең қимасын, кернеу рейтингін, температура рейтингін, оқшаулау талаптарын және қолдану шарттарын қарап шығу өнімді таңдауды дәлірек етеді. Егер сіз сым жобасын жоспарлап жатсаңыз және техникалық сипаттамаларды, қолданбаның жарамдылығын немесе теңшелген талаптарды растау бойынша көмек қажет болса, өтінемізбізбен хабарласыңыкабельге қойылатын талаптарды талқылау және сәйкес өнім ұсынысы мен баға ұсынысын алу.
