Цянчэнтөмен вольтты қуатты тарату және жабдықты қосу үшін 0,6/1кВ номиналды төмен вольтты қуат кабельдерін қамтамасыз етеді. Ассортимент XLPE, ПВХ және қолданылатын арнайы оқшаулау немесе қаптама опциялары бар мыс және алюминий өткізгіш конструкцияларын қамтиды. Жобаға байланысты кабельдер ғимараттарда, өнеркәсіптік нысандарда, инфрақұрылым жобаларында және жаңартылатын энергия жүйелерінде бекітілген орнату үшін бір ядролы немесе көп ядролы конфигурацияларда жеткізілуі мүмкін.
Негізгі таңдау факторларына өткізгіш материалы, өткізгіштің көлденең қимасы, өзектер саны, оқшаулау және қабықтың құрылысы, орнату әдісі және тізбектің электр жүктемесі жатады. Қосымша өртке төзімділік талаптары бар қолданбалар үшін қажетті техникалық сипаттамаларға және орнату ортасына сәйкес отқа төзімді, отқа төзімді немесе төмен түтін шығаратын қолданылатын опцияларды таңдауға болады.
| Өнім атауы | Техникалық сипаттамалар қол жетімді | Кернеу рейтингі | Конфигурациялар |
|---|---|---|---|
| Төмен вольтты қуат кабельдері | Cu/Al XLPE, FR, LSZH, ПВХ оқшауланған | 0,6/1кВ | Бір ядролы / Көп ядролы, мыс немесе алюминий өткізгіш |

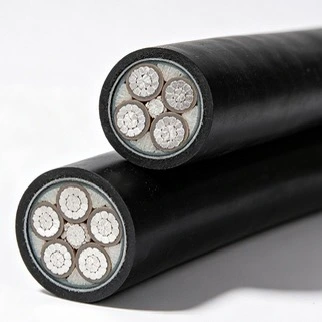

Мыс және алюминий өткізгіштер әртүрлі электр және орнату талаптары үшін қол жетімді. Мыс әдетте жоғары өткізгіштік пен өткізгіштердің икемділігі талап етілетін жерлерде таңдалады, ал алюминий электр қуатын таратудың қолайлы қосымшалары үшін өткізгіш салмағын және материал құнын төмендете алады. Өткізгіштің соңғы көлденең қимасы ток өткізу талаптарына, орнату шарттарына, рұқсат етілген кернеудің төмендеуіне және қолданыстағы стандарттарға сәйкес анықталуы керек.
XLPE оқшаулауы әдеттегі ПВХ оқшаулауымен салыстырғанда оның электрлік оқшаулау қасиеттеріне және жоғары үздіксіз жұмыс температурасына байланысты төмен вольтты электр энергиясын беру үшін әдетте қолданылады. Қолданылатын кабель конструкциялары үшін белгіленген жағдайларда өткізгіштің жұмыс температурасы 90°C дейін жетуі мүмкін, ал қысқа тұйықталу температурасы тиісті XLPE оқшаулау жүйесі үшін 250°C дейін жетуі мүмкін.

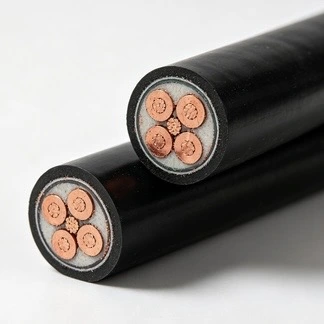

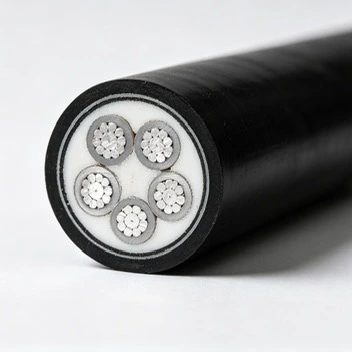

ПВХ оқшауланған конструкциялар қажетті электрлік, механикалық және қоршаған орта жағдайлары қолайлы болатын қолданбалар үшін де қол жетімді. XLPE, ПВХ, өртке төзімді және аз түтін шығаратын конструкциялар арасындағы таңдау тек материал түріне емес, орнату ортасына негізделуі керек.
Бір ядролы кабельдер әдетте жоғары ток тізбегінде және арнайы орнату қондырғыларында қолданылады, ал көп ядролы кабельдер бір кабель жинағы ішінде бірнеше тізбектерді бөлуді жеңілдетеді. Типтік конфигурацияларға өнімнің арнайы сипаттамасына сәйкес бір ядролы және 2-5 ядролы конструкциялар жатады.

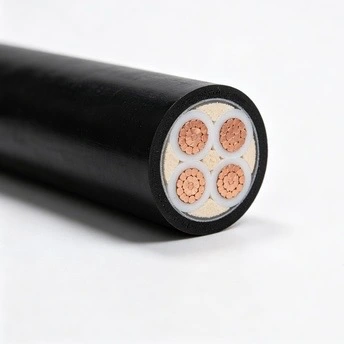

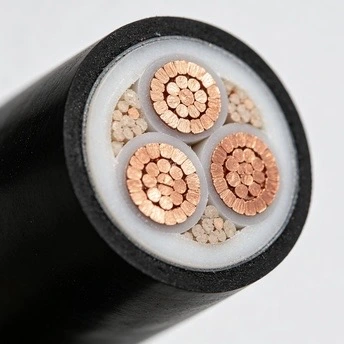

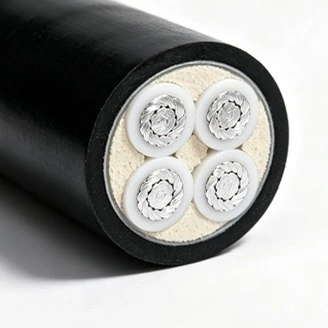

Өрт тәртібі және түтіннің пайда болуы дизайнның маңызды мәселелері болып табылатын қондырғылар үшін Qiancheng қолданылатын FR және LSZH кабель опцияларын қамтамасыз ете алады. Жалынға төзімді немесе отқа төзімді конструкциялар қажетті өртке төзімділік деңгейі мен жобаның спецификациясына сәйкес таңдалуы керек, ал LSZH конструкциялары әдетте түтін мен галоген шығарындыларын бақылауды қажет ететін жабық немесе қоғамдық орталар үшін қарастырылады.
Бұл опцияларды алмастыруға болмайды. Жалынға төзімді кабель, отқа төзімді кабель және LSZH кабелі әртүрлі өнімділік талаптарына жауап береді, сондықтан қажетті құрылысты жобаның қолданыстағы стандартына, орнату ортасына және сынақ талаптарына сәйкес растау керек.
Қолданылатын стандарт кабель құрылысына және жоба талаптарына байланысты. Өнім ассортименті тиісті қытайлық, халықаралық және аймақтық стандарттарға, соның ішінде қолданылатын өнімдерге арналған келесі стандарттарға сәйкес дайындалуы және сыналуы мүмкін:
| Стандарт / Сертификаттау | Мәліметтер |
|---|---|
| Қытай стандарты | GB/T 12706-2020 |
| Халықаралық стандарт | IEC 60502 |
| Еуропалық стандарт | HD 620 |
| Британдық стандарт | BS 7870 |
| Өрт қауіпсіздігі стандарттары | NF C32-320, IEC 60332 |
Жөнелту алдында тиісті өнімдер кабельдің негізгі сипаттамаларын қамтитын сапа тексерулерінен өтеді. Әдеттегі тексерулерге өткізгіш кедергісі, оқшаулау өлшемдері және электр төзімділігі кіреді. CE сертификаты және тиісті сынақ есептері тағайындалған нарық немесе жобалық құжаттама талап етсе, қолданылатын өнімдерге берілуі мүмкін.
Төмен вольтты қуат кабелі жүйе кернеуі қолданыстағы 0,6/1кВ номиналына сәйкес келетін қуатты тарату және жабдықты қосу үшін пайдаланылады. Жалпы қолданбаларға мыналар жатады:
Сәйкес кабель спецификациясы нақты электр және орнату жағдайларынан анықталуы керек. Негізгі факторларға қажетті ток өткізу қабілеті, өткізгіш материалы, өткізгіштің көлденең қимасы, өзек саны, кернеудің төмендеуі, орнату әдісі, қоршаған орта температурасы және қажетті өрт немесе түтін өнімділігі жатады.
Жер асты, арна, ішкі немесе сыртқы орнату үшін кабель конструкциясы да тиісті механикалық, жылулық және қоршаған орта жағдайларына тексерілуі керек. Жоба белгілі бір стандартты немесе сертификаттауды анықтайтын болса, кабель дизайны мен қол жетімді сынақ құжаттамасы тапсырыс беруден бұрын расталуы керек.
Цянчэн қажетті кернеуді, өткізгіш материалды, өзек конфигурациясын, орнату әдісін және тиісті стандартты қарастыра алады, бұл мақсатты қолдану үшін төмен вольтты кабельдің сәйкес сипаттамасын анықтауға көмектеседі.
