ПВХ оқшауланған кабельдер әдетте бекітілген ғимарат сымдары, ішкі электр қуатын тарату және жеңіл жұмыс істейтін электр қосылымдары үшін қолданылады. Qiancheng үш негізгі конфигурацияны қамтамасыз етеді: мыс ПВХ кабелі, алюминий ПВХ кабелі және ПВХ жалпы икемді сым. Қолайлы құрылыс орнату әдісіне, өткізгіш материалына, көлденең қимасының ауданына, кернеу деңгейіне және кабельдің бекітілгеніне немесе жиі қозғалатынына байланысты.

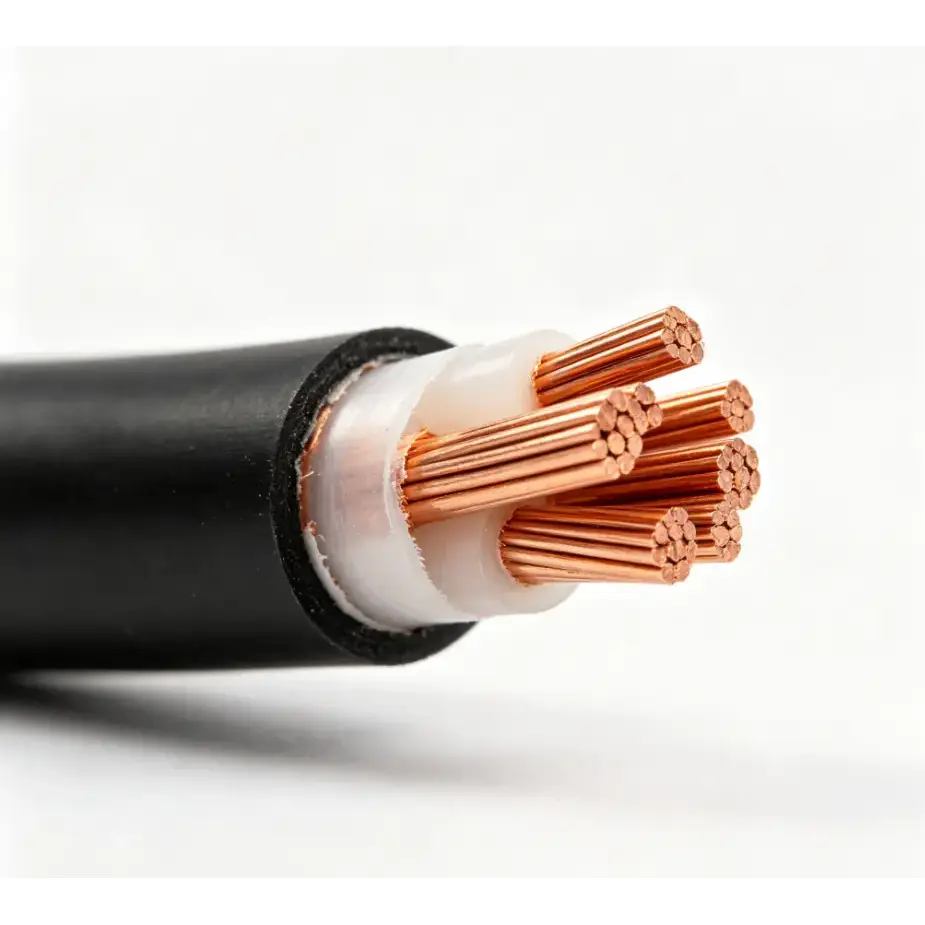

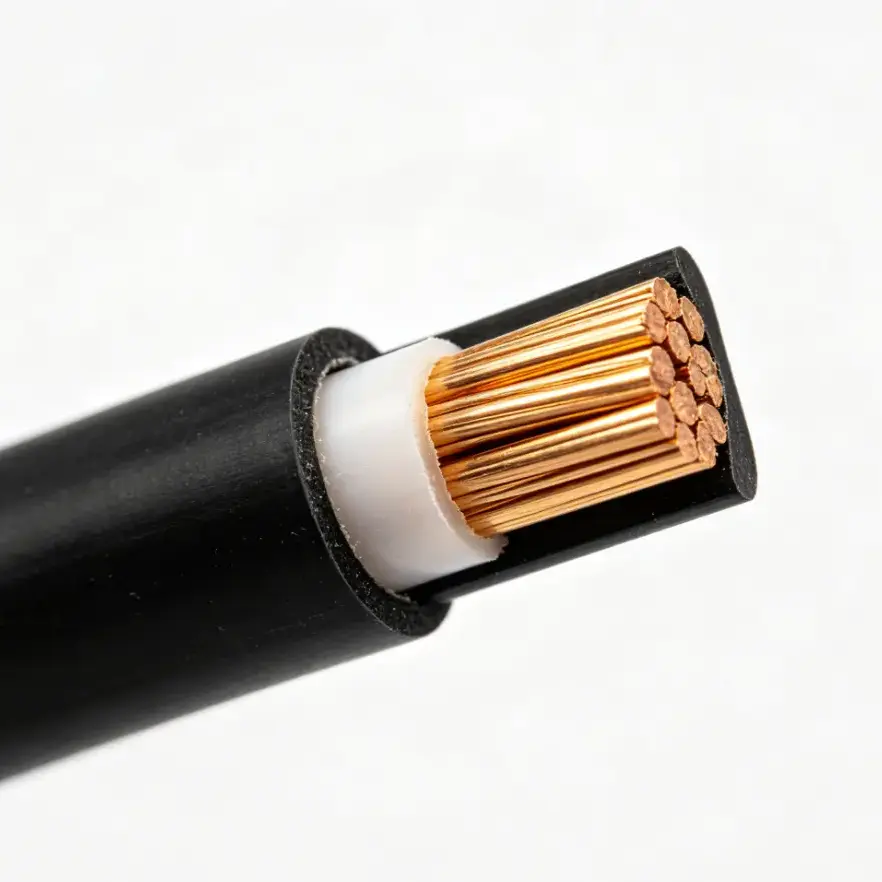

Мыс ПВХ кабелі ПВХ оқшаулағышы бар тұтас мыс өткізгішті пайдаланады және негізінен тұрғын үй, коммерциялық және өнеркәсіптік ғимараттарда бекітілген сымдар үшін қолданылады. Әдеттегі қолданбаларға тарату қораптары, жарықтандыру схемалары және тұрақты ішкі электр қосылымдары жатады.

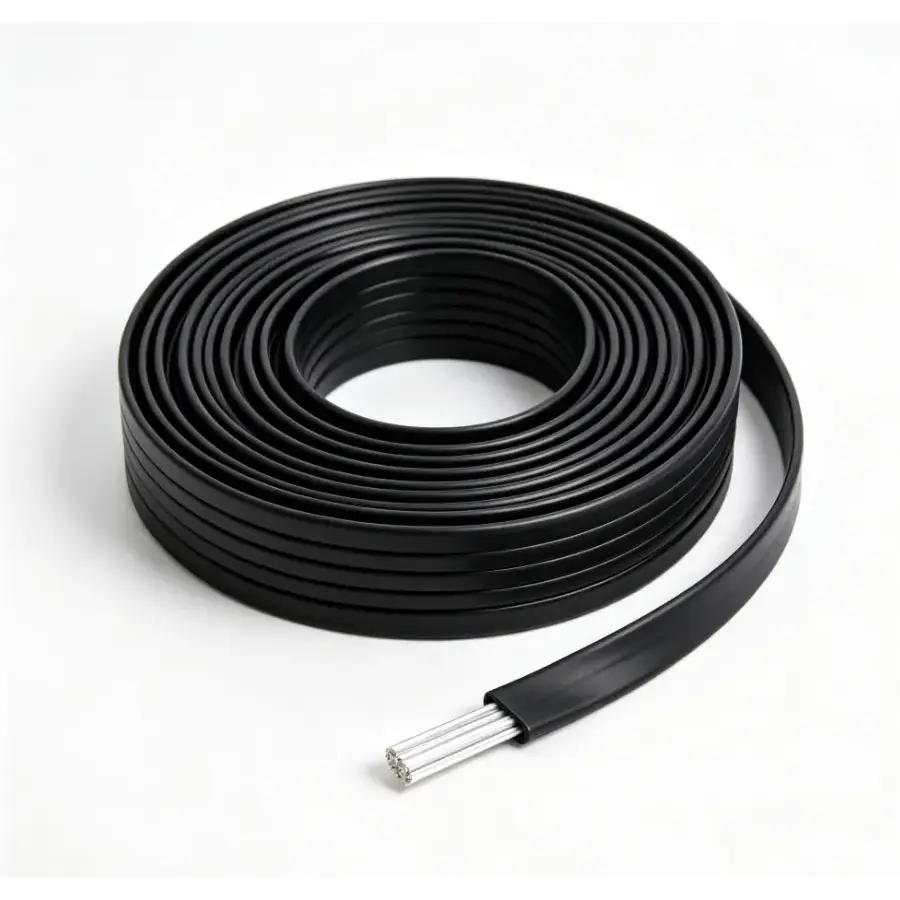

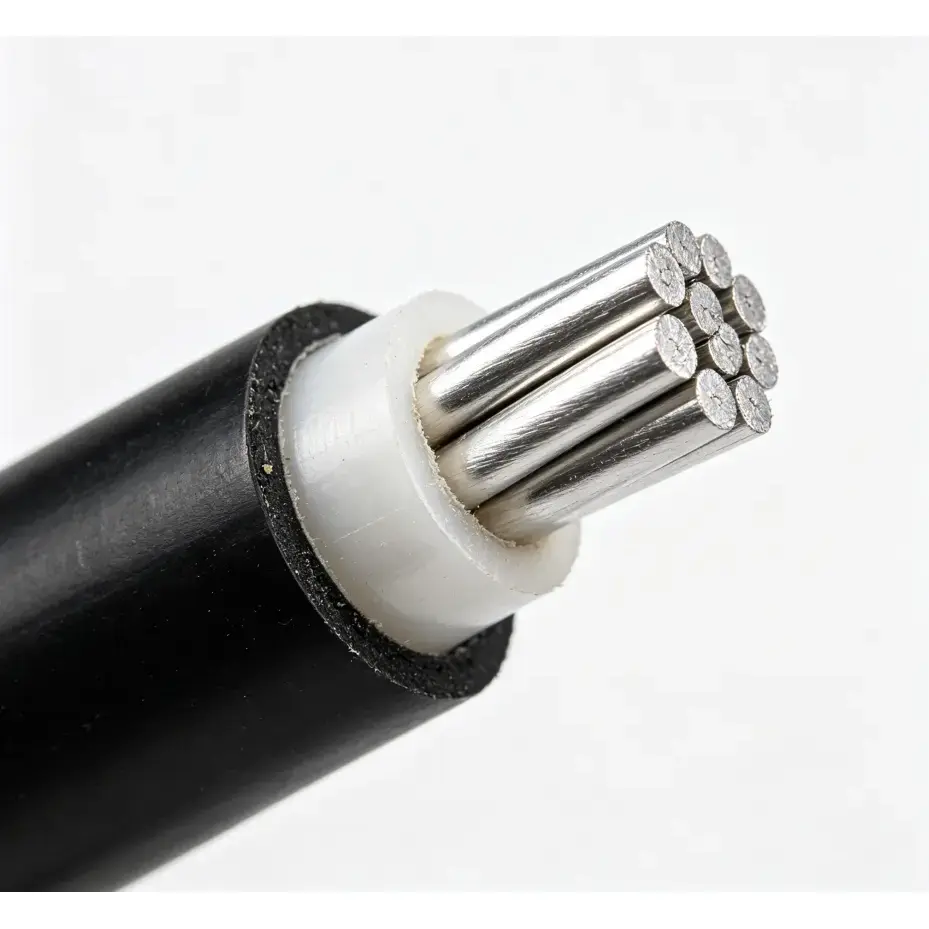

Алюминий ПВХ кабелі ПВХ оқшаулағышы бар қатты алюминий өткізгішті пайдаланады. Оның өткізгіш салмағының төмендігі мен материалдың құны кең ауқымды бекітілген сымдар жобалары үшін қарастырылуы мүмкін. Өткізгіштің өлшемін қажетті ток өткізу қабілетіне, орнату шарттарына және қолданыстағы электр талаптарына сәйкес таңдау керек.
ПВХ жалпы икемді сым пайдалану кезінде кабельдің майысуы немесе қозғалуы қажет болатын қолданбалар үшін жұқа жіпті мыс өткізгіштерді пайдаланады. Ол әдетте тұрмыстық техника, портативті жабдық, уақытша қуат қосылымдары және тұрақты сым кабельдеріне қарағанда үлкен икемділікті қажет ететін басқа қолданбалар үшін қолданылады.
Барлық үш конфигурацияда негізгі оқшаулағыш материал ретінде ПВХ қолданылады. Жалынға төзімді ПВХ опциялары орнату спецификациясы отқа төзімді қосымша өнімділікті қажет ететін жағдайда жеткізілуі мүмкін.
| Өнім түрі | Өткізгіш өлшемі | Номиналды кернеу | Құрылыс |
|---|---|---|---|
| Мыс ПВХ кабель | 1,5/2,5/4/6/10/16/25/35/50/70/95 мм² | 450/750 В | Тұтас мыс өткізгіш, бір ядролы, қабықсыз, жалынға төзімді қосымша |
| Алюминий ПВХ кабель | 2,5/4/6/10/16/25/35/50/70/95мм² | 450/750 В | Тұтас алюминий өткізгіш, бір ядролы, қабықсыз, жалынға төзімді қосымша |
| ПВХ жалпы икемді сым | 0,5/0,75/1,0/1,5/2,5/4/6мм² | 300/500 В, 450/750 В | Сыртқы ПВХ қабықшасы бар немесе онсыз көп тізбекті мыс өткізгіш, 2-/3-ядро |
Негізгі айырмашылықтар - өткізгіш материалы, өткізгіштің құрылысы және тағайындалған орнату әдісі. Мыс көптеген құрылыс сымдары үшін қажетті өткізгіштікті қамтамасыз етеді, ал алюминий өткізгіш салмағы мен материалдың құны маңызды факторлар болып табылатын жерде қарастырылуы мүмкін. Икемді сымдар қатты өткізгіштен гөрі бірнеше жұқа мыс жіптерді пайдаланады, бұл жұмыс кезінде қайталанатын иілу мен қозғалысқа мүмкіндік береді.
Сондықтан таңдау тек өткізгіш материалға ғана негізделуі керек. Кабельді көрсетпес бұрын ағымдағы сұранысты, кабель өлшемін, номиналды кернеуді, өзектердің санын, орнату әдісін және қолданыстағы жергілікті талаптарды тексеру керек.
Бұл кабельдер әдетте тұрғын үй және коммерциялық ғимараттарда жарықтандыру схемалары, розетка схемалары, тарату қораптары және басқа да тұрақты электр сымдары үшін қолданылады.
Төмен вольтты электр қуатын тарату үшін мыс және алюминий бекітілген сымдарды пайдалануға болады, онда таңдалған өткізгіш өлшемі мен кернеудің номиналы тізбек талаптарына сәйкес келеді.
Иілгіш ПВХ сымдары қосылымды жылжытуға, орнын ауыстыруға немесе қайта-қайта майыстыруға болатын электр жабдықтары мен құрылғыларына жарамды.
Көп жіпті ПВХ иілгіш сымдары тұрмыстық және жеңіл жұмыс істейтін электр жабдықтары үшін қолданылады. Тиісті кернеу рейтингі, өзек конфигурациясы және өткізгіш өлшемі жабдыққа және қосылу әдісіне байланысты.
| Өнім | Қолданылатын стандарт |
|---|---|
| ПВХ оқшауланған бекітілген сымдар | IEC 60227-1, IEC 60227-2 |
| ПВХ жалпы икемді сым | IEC 60227-5 |
Қолданылатын стандарт кабель құрылысына және мақсатына байланысты. Стандартты немесе сертификаттау пакетін таңдаған кезде жобаның техникалық сипаттамалары мен тағайындалған нарық талаптары да тексерілуі керек.
Жеткізу алдында өндірістік тексеру өткізгіштердің кедергісін сынауды, оқшаулау қалыңдығын өлшеуді және жоғары вольтты төзімділікті сынауды қамтуы мүмкін. Бұл тексерулер дайын кабельдің электрлік және өлшемдік сипаттамаларын көрсетілген талаптарға сәйкес тексеруге көмектеседі.
Қолданыстағы өнімдер мен спецификациялар үшін CE сертификаты және танылған халықаралық сынақ орталықтарының тиісті сынақ есептері ұсынылуы мүмкін.
Таңдау орнату әдісі мен электрлік жүктемеден басталады. Тұрақты ғимарат сымдары әдетте қатты өткізгіш конструкцияларды пайдаланады, ал қозғалысты қажет ететін жабдық қосылымдары икемді сымдарды қажет етуі мүмкін. Содан кейін мыс немесе алюминий өткізгіштікке, өткізгіш өлшеміне, салмағына, жоба талаптарына және қолданыстағы стандарттарға сәйкес таңдалуы керек.
Тапсырыс беру алдында келесі факторларды растау керек:
Қалыпты жұмыс жағдайында және дұрыс орнату кезінде ПВХ оқшауланған сым өнімдері температураға, электр жүктемесіне, орнату ортасына және техникалық қызмет көрсетуге байланысты шамамен 20-25 жыл қызмет ету мерзімін қамтамасыз ете алады. Qiancheng қолданыстағы өнімдерге 15 жылдық сапа кепілдігін береді.
Белгілі бір жоба үшін қажетті өткізгіш материалы, көлденең қимасының ауданы, кернеу көрсеткіші, кабель құрылысы және қолданыстағы стандарт өндіріс алдында расталуы керек.Цянчэнтаңдалған кабель түріне сәйкес өнімнің сәйкес сипаттамаларын, сынақ құжаттамасын және сертификаттау ақпаратын бере алады.
