XLPE мыс басқару кабелі

Өнім үлгілері: KYJV, KYJVP, KYJV22, KYJY және т.б.

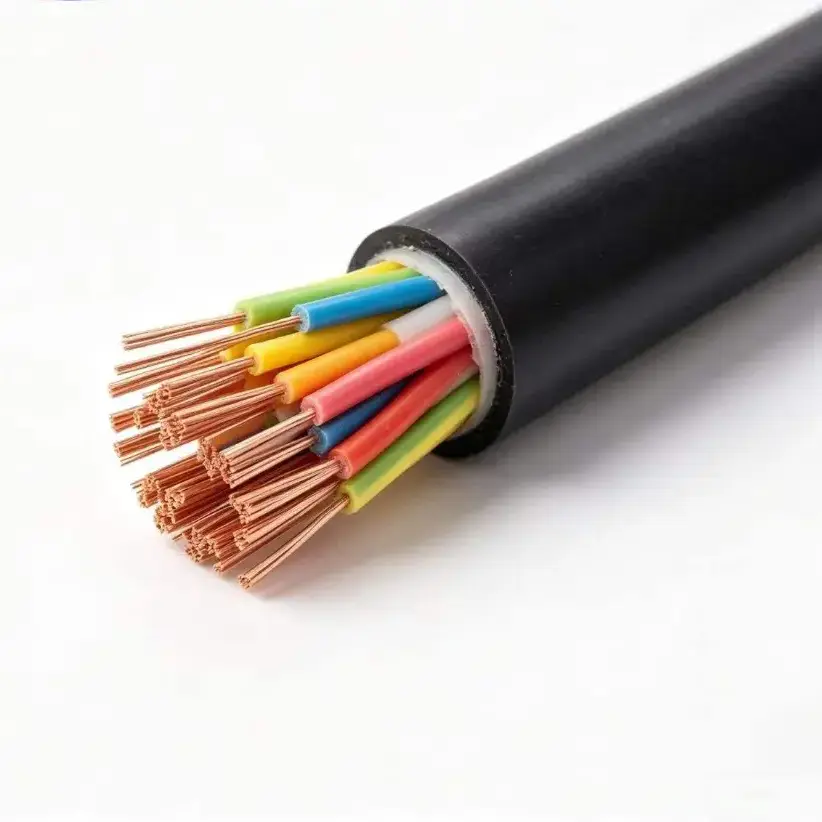

XLPE мыс басқару кабелі төмен вольтты басқару, бақылау-өлшеу аспаптары және сигналдық тізбектер үшін пайдаланылады, онда оқшаулау жүйесі жоғары жұмыс температурасына сәйкес келуі керек. Стандартты конструкция әртүрлі орнату жағдайлары үшін қол жетімді брондалмаған, экрандалған және болат таспа брондалған конфигурациялары бар XLPE оқшаулауымен және ПВХ сыртқы қабығымен жоғары таза оттегісіз мыс өткізгіштерді біріктіреді.

Берілген техникалық деректер 450/750 В номиналды кернеуді, 90 °C максималды ұзақ мерзімді жұмыс температурасын және 0,75-тен 6 мм²-ге дейінгі стандартты өткізгіш қималарын көрсетеді. Схема мен төсеу әдісіне байланысты кабель тұтас немесе икемді өткізгіштермен, бірнеше ядролық конфигурациялармен, экрандаумен, брондаудан немесе WDZ төмен түтін нөлдік галогендік конструкциямен қамтамасыз етілуі мүмкін.

Өнімнің сипаттамасы, өлшемдері және техникалық параметрлер кестесі

Құрылысы және электрлік сипаттамалары

1. XLPE оқшаулау

Кросс-полиэтилен бастапқы оқшаулау қабатын құрайды. Берілген спецификация 90 °C максималды ұзақ мерзімді жұмыс температурасын және 130 °C қысқа мерзімді шамадан тыс жүктемеге төзімділікті береді. Бұл температура диапазоны басқару қондырғысы жалпы мақсаттағы ПВХ оқшауланған сымдардың әдеттегі шарттарынан жоғары жұмыс істей алатын кезде XLPE оқшаулауын қарастырудың негізгі себептерінің бірі болып табылады.

2. Мыс өткізгіш опциялары

Өткізгіш 99,99% жоғары таза оттегісіз мыс ретінде көрсетілген. KYJV 1-сыныптағы тұтас өткізгішті пайдаланады, ал KYJVR 5-сыныптағы икемді өткізгішпен тізімделеді. Осылайша, өткізгіш конструкциясы қосымша икемділік қажет болатын бекітілген сымдарға немесе қондырғыларға сәйкес келуі мүмкін.

3. ПВХ қабығы және функционалды нұсқалары

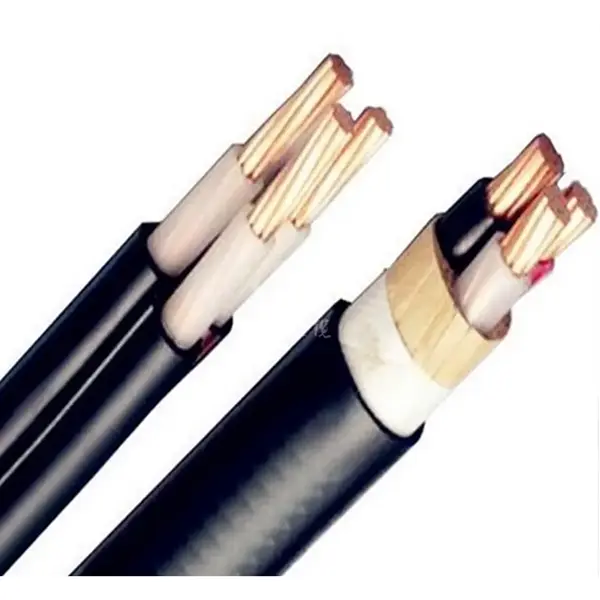

Стандартты сыртқы қабық ПВХ болып табылады, WDZ төмен түтін нөлдік галогендік нұсқасы жаңартылған опция ретінде қол жетімді. Экрандалған KYJVP мыс өрілген экранды қосады, ал KYJV22 қосымша механикалық қорғанысты қажет ететін қолданбалар үшін болат таспа броньды пайдаланады. Бұл нұсқалар әрбір жоба үшін бір конфигурацияны пайдаланбай, кабель құрылысын қоршаған қондырғыға сәйкестендіруге мүмкіндік береді.

Оң конфигурацияны таңдау

Өзек саны кабель қызмет көрсететін басқару, бақылау-өлшеу аспаптары немесе қорғаныс тізбектерінің санына сәйкес болуы керек. Стандартты диапазон 2-ден 61-ге дейін өзектерді қамтиды, ал өткізгіштердің көлденең қималары 0,75 пен 6 мм² аралығында болады. Өткізгіштің қажетті өлшемін тек өзектер саны бойынша таңдамай, тізбектің жүктемесі, рұқсат етілген кернеудің төмендеуі және орнату шарттарынан анықтау керек.

Орнату шарттары қосымша қорғаныс қажеттігін анықтайды. Құрышсыз KYJV немесе KYJVR кабельдік науаларға, ішкі құбырларға және бекітілген кабельдік траншеяларға арналған. KYJVP электромагниттік кедергі алаңдаушылық тудыратын жерде қарастырылуы мүмкін, ал KYJV22 болат броньды және механикалық қорғанысты қажет ететін белгілі қондырғыларға арналған. Берілген ең аз иілу радиусының мәндерін маршруттау кезінде де ескеру қажет.

Типтік қолданбалар

1. Энергетика және электр жабдықтары

Кабельді PV жабдығымен, энергия сақтау жүйелерімен, инверторлармен, электр шкафтарымен және тиісті жабдықпен байланысты төмен вольтты басқару және сигналдық сымдар үшін пайдалануға болады. XLPE оқшаулауы қоршаған орта немесе жабдық температурасы оқшаулау өнімділігінің осы деңгейін талап ететін қондырғылар үшін көрсетілген 90 °C ұзақ мерзімді жұмыс температурасының диапазонын қамтамасыз етеді.

2. Өнеркәсіптік автоматтандыру

Станоктарға, сорғыларға, желдеткіштерге, PLC жүйелеріне және технологиялық жабдықтарға арналған басқару шкафтары әртүрлі өткізгіш және орнату конфигурациялары бар көп ядролы басқару сымдарын қажет етуі мүмкін. Өткізгіштердің икемді нұсқалары жабдық терминалдары мен шкафтарының айналасында бағыттауды жеңілдетеді, ал экрандалған нұсқалары электромагниттік кедергілерді жою қажет болатын тізбектер үшін қол жетімді.

3. Коммуналдық және құрылыс инфрақұрылымы

Кабельдік диапазон жер асты коммуналдық туннельдерінде, кабельдік траншеяларда, құрылыстың электр жүйелерінде және басқа бекітілген төмен вольтты басқару қондырғыларында қолданылуы мүмкін. Кабельдер қосымша механикалық жүктемеге ұшыраған немесе тікелей көмілген құрылысты қажет ететін жерлерде брондалған KYJV22 конфигурациясы басқа орнату опциясын қамтамасыз етеді.

4. Қуат жүйесін басқару және қорғау

Қосалқы станциялардағы, электр станцияларындағы, тарату бөлмелеріндегі және электр жабдықтарындағы төмен вольтты қайталама тізбектер сигналды қабылдау, блоктау және жабдықты басқару үшін көп ядролы басқару кабельдерін пайдалана алады. Соңғы үлгі схема функциясына, өткізгіш өлшеміне, экрандау талабына және орнату әдісіне сәйкес келуі керек.

5. Экспорттық жабдықтар мен инженерлік жобалар

Экспортқа бағытталған электр жабдықтары мен инженерлік жобалар үшін кабельдік спецификация өндіріс алдында жобаның қолданыстағы талаптарына сәйкес расталуы керек. Құжаттама, жеткізу ұзындығы, катушка түрі және кез келген қажетті тексеру жазбалары кабель үлгісімен және конструкциясымен бірге көрсетілуі мүмкін.

Тапсырыс беру алдында техникалық тексерулер

Жоба бағасы үшін негізгі ақпарат әдетте кабель үлгісін, номиналды кернеуді, өткізгіш класын, көлденең қиманы, өзек саны мен қажетті ұзындықты қамтиды. Кабель электромагниттік кедергі тудыратын жабдықтың жанынан өткізілсе, экрандау талабы бөлек айтылуы керек. Тікелей көму немесе ашық қондырғы да құрышқа деген қажеттілікті бағалауға болатындай анықталуы керек.

Экспорттық тапсырыстар үшін орам мен құжаттама баға белгілеу сатысында расталуы керек. Жеткізілген спецификацияда пластикалық катушкалар мен фумигацияланған ағаш барабандар, сонымен бірге тапсырыс бойынша жеткізілетін ұзындықтар көрсетілген. Өндіріс алдында WDZ төмен түтін нөлдік галоген конструкциясы немесе суыққа төзімді нұсқалары сияқты арнайы талаптар да көрсетілуі керек.

Жиі қойылатын сұрақтар

1. Бұл кабель үшін қандай стандарттар көрсетілген?

Берілген өнім деректерінде GB/T 9330 ұлттық стандарт ретінде көрсетілген. Шетелдік жоба қосымша стандарттарды, сертификаттарды немесе инспекциялық құжаттарды талап етсе, бұл талаптар тағайындалған нарыққа және жобаның спецификациясына сәйкес расталуы керек.

2. Өткізгіштердің қандай өлшемдері мен өзектері бар?

Өткізгіштердің стандартты көлденең қималары 0,75, 1,0, 1,5, 2,5, 4 және 6 мм². Стандартты ядро ​​конфигурациялары бірнеше аралық ядроларды қоса алғанда, 2-ден 61-ге дейін ауытқиды. Арнайы негізгі мөлшерлер жоба талаптарына сәйкес шығарылуы мүмкін.

3. XLPE оқшаулауының жұмыс температурасы қандай?

Берілген техникалық деректер 90 °C максималды ұзақ мерзімді жұмыс температурасын және 130 °C қысқа мерзімді шамадан тыс жүктеме төзімділігін көрсетеді. Стандартты ең төменгі төсеу температурасы ≥0 °C, ал суыққа төзімді нұсқасы -30 °C температурада тікелей орнатуға арналған.

4. Қалқандалған немесе брондалған нұсқа қашан қажет?

Экрандалған KYJVP сигналда немесе басқару тізбегінде электромагниттік кедергілерді басқару қажет болғанда қарастырылуы мүмкін. Бронды KYJV22 қосымша механикалық қорғауды, оның ішінде тікелей жерасты көмуді қажет ететін жағдайларды төсеуге арналған. Иілу радиусының минималды талаптары броньсыз, экрандалған және брондалған конструкциялар үшін әртүрлі.

5. Жеткізу алдында қандай электрлік сынақтар көрсетіледі?

Берілген сипаттамада 20 °C температурада ≥1000 МΩ·км оқшаулау кедергісі және бұзылусыз 3000В/5 мин дайын өнімнің төзімділік кернеуі сынағы көрсетілген. Кестеде жеткізу алдында толық тексеру де көрсетілген. Кез келген жобаға қатысты тексеру немесе үшінші тараптың сынақ талаптары өндіріс алдында расталуы керек.

6. Жеткізу ұзындығы мен кабель құрылысын реттеуге болады ма?

Иә. Берілген деректер ±0,5% ұзындық рұқсаты бар теңшелген жеткізу ұзындықтарының тізімін береді. Арнайы өзек мөлшері, икемді өткізгіш конструкциясы, экрандау, броньдау, WDZ төмен түтін нөлдік галогендік конструкция және суыққа төзімді нұсқалар жоба талаптарына сәйкес көрсетілуі мүмкін.
