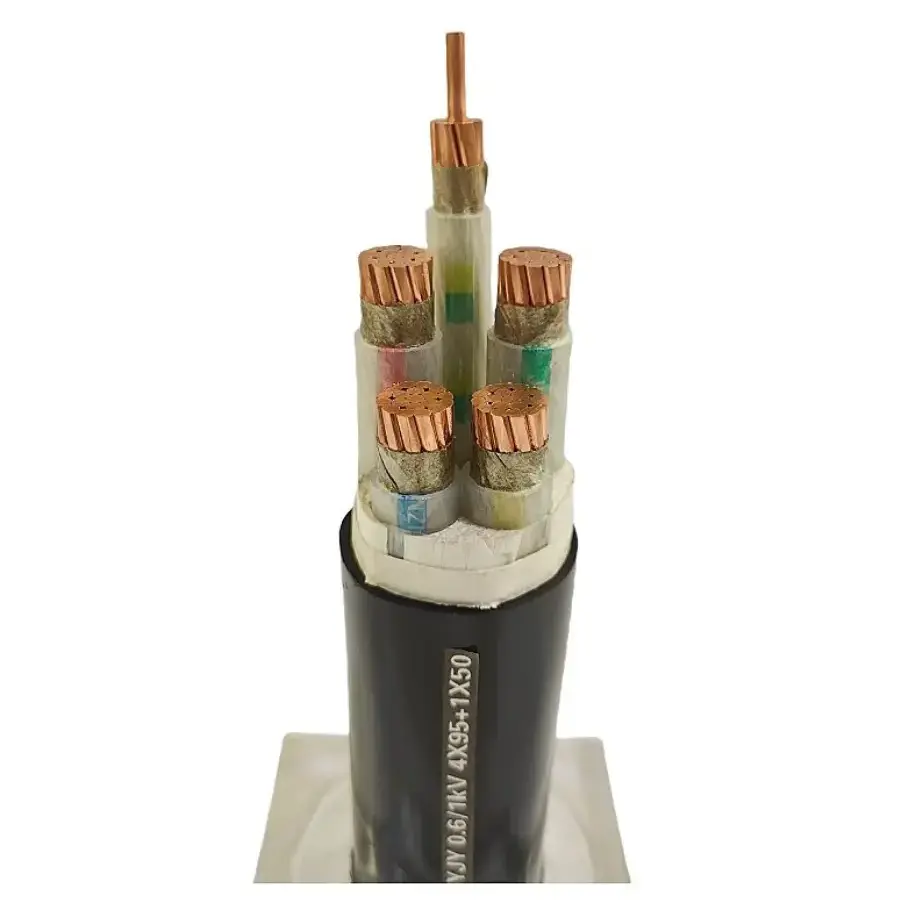

Цянчэнтөмен вольтты электр қуатын беру және жерасты көмір шахталарында жабдықтарды қосу үшін көмір шахтасының қуат кабельдерін шығарады. Кабель XLPE оқшаулағышы бар мыс өткізгішті пайдаланады және қажетті спецификацияға сәйкес тұтас немесе сымды өткізгіш құрылымдармен жасалуы мүмкін. Өткізгіштердің көлденең қималары, оқшаулау өлшемдері және электрлік параметрлері өнімнің тиісті талаптарына сәйкес бақыланады, жеткізілім алдында өлшемдік және электрлік тексеру жүргізіледі.
Жер асты шахтасының энергетикалық жобалары үшін кабельді таңдау өткізгіштің өлшеміне байланысты емес. Қажетті кернеуді, ток өткізу қабілетін, өткізгіш құрылымын, орнату әдісін, механикалық жағдайларды және қолданылатын отқа төзімді талаптарды бірге қарастыру керек. Qiancheng өткізгіштердің әртүрлі өлшемдері мен құрылыс нұсқаларын ұсынады, осылайша кабель сипаттамасы шахтаның нақты қуатын бөлу және жабдықты қосу талаптарына сәйкес келуі мүмкін.
Өткізгіш жоғары таза мысдан жасалған және қатты немесе сымды конструкцияда қол жетімді. Көрсетілген өткізгіштің көлденең қимасының диапазоны өткізгіштің егжей-тегжейлі конфигурациясы үшін 1,5~120 мм² құрайды, ал төмендегі өнім өлшемдер кестесінде 10 мм² мен 300 мм² аралығындағы техникалық сипаттамалар берілген. Өткізгіш құрылымы спецификацияға байланысты өзгереді, сымдардың ең аз саны, өткізгіш диаметрі және әрбір өлшем үшін анықталған XLPE оқшаулау қалыңдығы.
Мысалы, 1,5 мм² бір ядролы конфигурацияда өткізгіштің сыртқы диаметрі 1,36±0,02 мм болса, 1,5(B) тізбекті конфигурацияда өткізгіштің сыртқы диаметрі 1,56±0,02 мм болатын 7 сым пайдаланылады. XLPE оқшаулауының қалыңдығы көрсетілген өткізгіш өлшеміне сәйкес 0,7 мм-ден 1,2 мм-ге дейін өзгереді.
| Номиналды қима (мм²) | Өткізгіш сымдардың ең аз саны | Өткізгіштің сыртқы диаметрі (мм) | XLPE оқшаулауының номиналды қалыңдығы (мм) | Оқшаулаудың шамамен сыртқы диаметрі (мм) | Максималды өткізгіш кедергісі 20℃ (Ω/км), мыс |
|---|---|---|---|---|---|
| 10 | 6 | 3,90±0,10 | 1 | 5.9 | 1.83 |
| 16 | 6 | 5,00±0,10 | 1 | 7 | 1.15 |
| 25 | 6 | 6,10±0,10 | 1.2 | 8.5 | 0.727 |
| 35 | 6 | 7,10±0,10 | 1.2 | 9.5 | 0.524 |
| 50 | 6 | 8,20±0,15 | 1.4 | 11 | 0.387 |
| 70 | 12 | 9,80±0,15 | 1.4 | 12.6 | 0.268 |
| 95 | 15 | 11,60±0,15 | 1.6 | 14.8 | 0.193 |
| 120 | 18 | 13,20±0,15 | 1.6 | 16.4 | 0.153 |
| 150 | 18 | 14,80±0,20 | 1.8 | 18.4 | 0.124 |
| 185 | 30 | 16.80±0.20 | 2 | 20.8 | 0.0991 |
| 240 | 34 | 19,40±0,20 | 2.2 | 23.8 | 0.0754 |
| 300 | 42 | 22,00±0,25 | 2.4 | 26.8 |
Кестедегі өткізгіш кедергілерінің мәндері тізімде көрсетілген мыс сипаттамалары үшін 20℃ кезіндегі максималды мәндер болып табылады. Жобаны таңдау үшін өткізгіштің көлденең қимасы тек көлденең қима бойынша таңдалмай, қажетті жүктеме тогы, орнату шарттары және рұқсат етілген кернеудің төмендеуіне сәйкес келуі керек.
| Элемент | Техникалық сипаттама |
|---|---|
| Номиналды кернеу | Тау-кен өндіру талабына сәйкес бейімделген |
| Ынтымақтастық | Өткізгіштің көлденең қимасымен сәйкес келеді |
| Өткізгіш кедергісі | 20℃ (Мыс) кезінде қатаң бақыланатын максималды мән, өлшем параметрлері кестесін қараңыз |
| Оқшаулау кедергісі | XLPE материалымен жоғары оқшаулауға төзімділік |
| Кернеуге төзімділік | Жеткізу алдында толық кернеуге төзімділік сынағынан өтіңіз |
| Жұмыс жиілігі | 50/60 Гц |
| Өткізгіш материал | Жоғары таза мыс |
| Өткізгіш құрылымы | Қатты/жіпті |
| Көлденең қима ауданы | 1,5~120 мм² |
| Өткізгіштің диаметрі | Толеранттылықты қатаң бақылау |
| Өткізгіш сымдардың саны | Әр түрлі сипаттамаларға арналған 1/6/7/12/15/18 сымдар |
Оқшаулау жүйесі кабель спецификациясына сәйкес номиналды оқшаулау қалыңдығы 0,7~1,2 мм болатын XLPE (Кросс-байланысты полиэтилен) пайдаланады. Оқшаулаудың шамамен сыртқы диаметрі 3,0 ~ 15,8 мм құрайды, ал жалпы дайын кабель диаметрі соңғы кабель құрылымына байланысты.
| Өнімділік элементі | Көрсетілген мән немесе талап |
|---|---|
| Өткізгіштің максималды жұмыс температурасы | 90℃ |
| Қысқа тұйықталу температурасы | 250℃ |
| Жалынға төзімділік | Жерасты шахтасы үшін жалынға төзімді сорт |
| Механикалық өнімділік | Жер асты төсеу үшін жақсы созуға және тозуға төзімділік |
Жалынға төзімді құрылыс жобаның қосымша жалынға төзімділігін қажет ететін жерасты тау-кен жұмыстарына арналуы мүмкін. Қолданылатын кабель дәрежесі мен сынау талаптары шахтаның орнату ортасына және жобаның спецификациясына сәйкес расталуы керек.
Цяньчэннің өндірістік процесі шикі мыс материалының сызбасын, өткізгіштің бұралуын, XLPE экструзиясын және дайын кабельді сынауды қамтиды. Өткізгіштердің өлшемдері, оқшаулау өлшемдері және электр сипаттамалары өндірістік және соңғы тексеру кезінде қолданыстағы спецификацияға сәйкес тексеріледі.
Жеткізу алдында кабель электрлік және өлшемдік тексеруден өтеді, соның ішінде қажетті төзімділік кернеуі сынағы. Qiancheng сәйкес спецификация үшін өлшем және техникалық параметрлер есептерімен бірге зауыттық сынақ сертификаттарын ұсына алады. Бұл жазбалар жобаны сатып алушыларға және техникалық топтарға жеткізілген кабельді келісілген өнім параметрлеріне сәйкес тексеруге көмектеседі.
Шикізатты мыс материалы мен сымды тарту өндірісінің фотосуреттері өндірістік ақпараттың бөлігі ретінде қолжетімді. Өнімді демонстрациялау бейнелерін өндіріс пен өнім туралы мәліметтерді көрсету үшін Qiancheng YouTube арнасы арқылы да беруге болады.
Кабель жерасты көмір шахтасын электрмен жабдықтауға және шахталық жабдықты электрмен жабдықтауға арналған. Таңдаудың әдеттегі мәселелеріне жалғанған жабдықтың жүктемесі, қажетті өткізгіштің көлденең қимасы, номиналды кернеу, кабельді бағыттау жағдайлары, механикалық әсер және жалынға төзімді спецификацияның қажет екендігі кіреді.
Бастапқы қуат көзінен гөрі басқару және сигнал беруді қамтитын қолданбалар үшін Qiancheng сонымен қатар қамтамасыз етедіБасқару кабельдері. Әуедегі электр қуатын беру жобалары үшін ACSR әуе кабелі Qiancheng қол жетімді басқа өнім санаты болып табылады.
Көмір шахтасының қуат кабельдерін көрсету кезінде өндіру алдында келесі ақпаратты растау керек:
Бұл мәліметтерді беру тапсырыс расталғанға дейін кабельдік сипаттаманы нақты шахтаның қуатын бөлу немесе жабдықты қосу талаптарына сәйкес тексеруге мүмкіндік береді.
