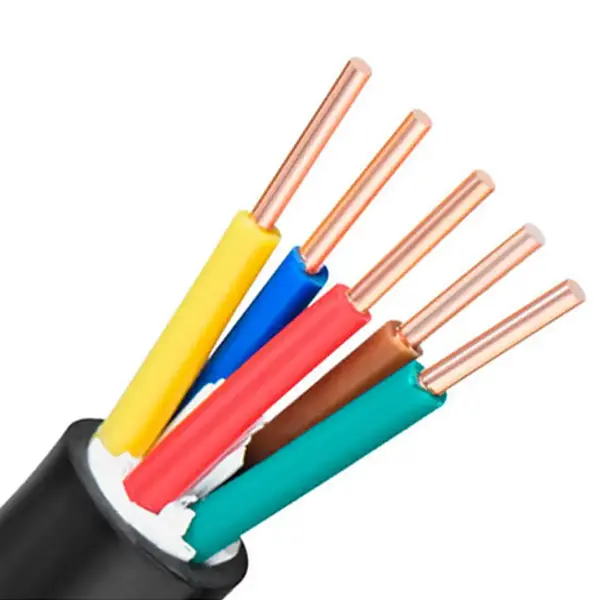

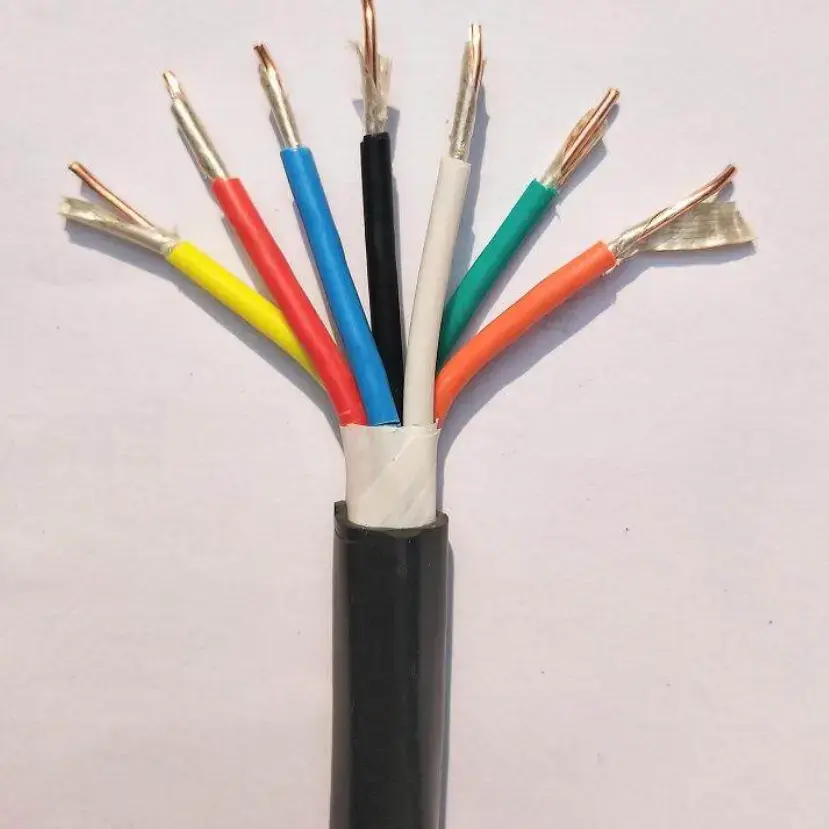

Мыс ПВХ отқа төзімді басқару кабелі

Негізгі өнім үлгісі: N-KVV(NH-KVV).

Мыс ПВХ отқа төзімді басқару кабелі отқа төзімді кабель құрылысын қажет ететін басқару және қосалқы тізбектерге арналған мыс өткізгішті, слюда таспасының отқа төзімді қабатын және ПВХ оқшаулауын және қабықшасын біріктіреді. 450/750 В кабелі өрт әсерінен белгілі бір кезең ішінде тізбектің үздіксіздігін қамтамасыз ету жүйе дизайнының бөлігі болып табылатын қолданбаларға арналған. Өткізгіш конструкциясына байланысты кабельді 1 немесе 5 сыныпты мыс өткізгіштермен конфигурациялауға болады.

Слюда таспа өткізгіштің айналасында негізгі отқа төзімді қабатты құрайды, ал икемді өткізгіш опциялары кабельді кабельдік науалар, басқару шкафтары және жабдық қосылымдары арқылы өткізуді жеңілдетеді. Техникалық сипаттаманы таңдауда өткізгіштің көлденең қимасы, өзек саны, орнату жағдайлары және толық электр жүйесінің өртке төзімділік талаптары ескерілуі керек.

Өнім спецификациясының өлшемдері және техникалық параметрлер кестесі

Отқа төзімді құрылыс және кабельді жобалау

Отқа төзімді слюдалы лента қабаты

Слюда таспасы отқа төзімді негізгі компонент ретінде өткізгіштің айналасында орналасқан. Өрт әсерінен бұл қабат белгіленген сынақ жағдайлары үшін электрлік оқшаулауды сақтауға және қажетті кезеңде тізбектің үздіксіздігін сақтауға көмектесуге арналған. Нақты отқа төзімділік көрсеткіші жобаға арналған өнімнің спецификациясы мен сынақ әдісіне сәйкес расталуы керек.

Мыс өткізгіш опциялары

Өткізгіштің конструкциясы қажетті кабель конфигурациясына сәйкес 1 немесе 5 класс мысына негізделуі мүмкін. Техникалық кесте спецификацияны растау алдында электрлік параметрлерді тексеруге мүмкіндік беретін өткізгіштердің санын, көлденең қимасын және 20℃ тұрақты ток кедергі мәндерін береді.

ПВХ оқшаулау және қабық

ПВХ өткізгіштің айналасындағы бастапқы оқшаулауды қамтамасыз етеді және кабельдің жалпы механикалық қорғанысына ықпал етеді. Көрсетілген оқшаулау қалыңдығы номиналды көлденең қимаға байланысты өзгереді, сондықтан кабельдің сипаттамасын қажетті өткізгіш өлшемімен және орнату шарттарымен бірге таңдау керек.

Кабель өртке қарсы басқару жүйелеріне қалай сәйкес келеді

Мыс ПВХ отқа төзімді басқару кабелі өрт оқиғасы кезінде басқару, дабыл, бақылау немесе көмекші функциялардың белгілі бір уақыт ішінде қолжетімді болуы қажет болатын тізбектерге арналған. Типтік схемаларға өртке қарсы басқару шкафтары, түтін шығаратын жабдық, өрт сорғылары және басқа электрмен басқарылатын жүйелер жатады.

Отқа төзімді функцияны толық схема дизайнының бөлігі ретінде қарастырған жөн. Кабельді бағыттау, қолдау әдісі, қосылған жабдық, орнату ортасы және талап етілетін отқа төзімділік классификациясы жүйенің соңғы өнімділігіне әсер етуі мүмкін.

Қолдану сценарийлері

1. Өртке қарсы инженерия: өртке қарсы байланысты басқару шкафтары, өрт дабылы жүйелері, түтін шығару желдеткіштері және өртке қарсы су сорғысын басқару тізбектері.

2. Электр станциялары: электрлік басқару шкафтары, генератор қондырғыларына арналған екінші басқару желілері және қуат тарату бөлмелеріндегі басқару немесе сигнал сымдары.

3. Металлургия өнеркәсібі: Металлургиялық цехтардағы өндірістік желілік жабдықтың автоматты жұмыс консольдері мен басқару схемалары.

4. Ғимарат құрылысы: жертөледегі машина бөлмелері, орталық ауаны баптау жүйелері және лифттің өртке қарсы байланысын басқару жүйелері.

5. Жалпы өнеркәсіп: ағынды суларды тазарту жабдығы, кептіру өндірісі желілері және отқа төзімді құрылыс қажет болатын станоктарды қолдайтын басқару схемалары.

Тәжірибелік таңдауды қарастыру

1. Өткізгіштің көлденең қимасы

Қажетті көлденең қиманы электрлік жүктемеден, тізбектің функциясынан, өткізгіштің рұқсат етілген кедергісі мен орнатуға қойылатын талаптардан анықтау керек. Қол жетімді деректер 0,5мм²-ден 6мм²-ге дейінгі номиналды көлденең қималарды қамтиды.

2. Негізгі саны

Өзек саны тасымалданатын бақылау, дабыл, бақылау және қосалқы тізбектердің санына сәйкес болуы керек. Кестеде 61 ядро ​​арқылы ұсынылған негізгі конфигурациялар тізімі берілген, берілген спецификацияға сәйкес реттелетін негізгі мөлшерлері қолжетімді.

3. Икемділік және орнату жолы

Кабельдер басқару шкафтары, науалар немесе жабдық қосылымдары арқылы өтуі керек жерде өткізгіштің құрылысы мен рұқсат етілген иілу жағдайларын бірге қарастыру керек. Қажетті иілу радиусы тек өткізгіш түрінен емес, қолданыстағы кабель сипаттамасымен расталуы керек.

4. Отқа төзімділікке қойылатын талаптар

Отқа төзімді кабельдер талап етілетін сынақ ұзақтығына, өртке ұшырау жағдайларына және жүйе стандартына сәйкес таңдалуы керек. Кабель тек «отқа төзімді» терминімен белгіленбеуі керек; талап етілетін өнімділік классификациясы және демеуші сынақ құжаттамасы да расталуы керек.

Сапа және техникалық тексеру

Жобаны сатып алу үшін негізгі тексеру нүктелеріне өткізгіш материалы мен конструкциясы, номиналды қимасы, өткізгіш кедергісі, слюда конфигурациясы, ПВХ оқшаулағышының қалыңдығы және дайын кабель өлшемдері кіреді. Бұл өлшенетін сипаттамалар жеткізілетін кабельді келісілген техникалық сипаттамамен салыстыру үшін практикалық негіз береді.

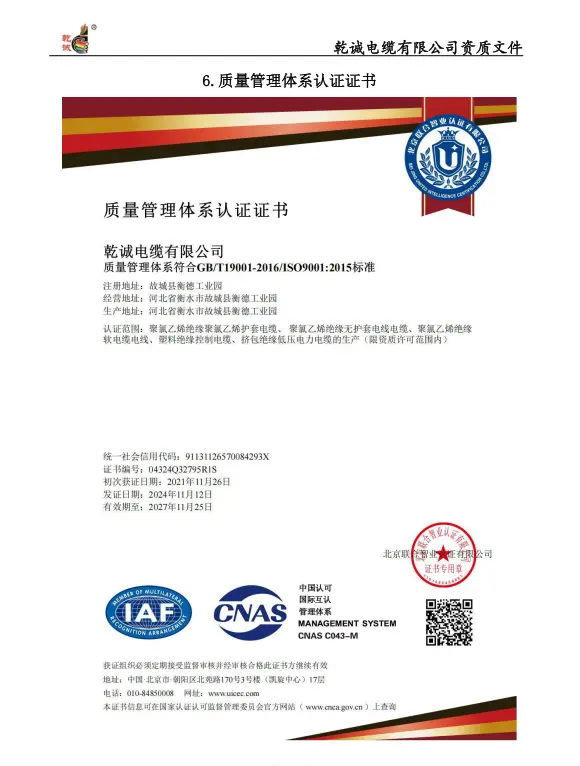

Экспорт немесе инженерлік тапсырыстар үшін Qiancheng кабельдік спецификацияға және жоба талаптарына сәйкес қажетті өнім құжаттамасын үйлестіре алады. Арнайы отқа төзімділік сынағы туралы есеп, сертификат немесе тексеру құжаты қажет болса, ол тиісті құжаттаманы кабельдің нақты конфигурациясымен салыстыра тексеруге болатындай етіп тапсырысты растау алдында анықталуы керек.

Жиі қойылатын сұрақтар

Бұл мыс ПВХ отқа төзімді басқару кабелінің номиналды кернеуі қандай?

Номиналды кернеу 450/750 В. Ол көрсетілген отқа төзімді құрылысты қажет ететін бақылау, бақылау және қосалқы тізбектерге арналған.

Қандай материал отқа төзімді функцияны қамтамасыз етеді?

Өткізгіштің айналасында отқа төзімді қабат ретінде слюда таспасы қолданылады. Оның функциясы өртке қарсы сынақ жағдайында электрлік оқшаулауды және тізбектің үздіксіздігін сақтауға көмектесу болып табылады.

Өткізгіштердің қандай өлшемдері техникалық сипаттамалар кестесінде қамтылған?

Кесте 0,5мм²-ден 6мм²-ге дейінгі номиналды көлденең қималарды қамтиды, сәйкес өткізгіш конфигурациялары, ПВХ оқшаулау қалыңдығы және 20℃ тұрақты ток өткізгіш кедергі мәндері.

Қанша ядроны конфигурациялауға болады?

Ұсынылған негізгі сандар: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 және 61. Таңдамалы негізгі мөлшерлерді жобаның спецификациясына сәйкес талқылауға болады.

Бұл мыс ПВХ отқа төзімді басқару кабелін қайда қолдануға болады?

Оны өртке қарсы басқару жүйелерінде, электр станцияларын басқару схемаларында, металлургиялық жабдықтарда, құрылыс механикалық және электрлік жүйелерінде, ағынды суларды тазарту жабдықтарында және отқа төзімді кабель құрылысы қажет болған басқа өнеркәсіптік басқару қолданбаларында қолдануға болады.

Жобаның бағасын алу үшін қандай ақпарат ұсынылуы керек?

Техникалық сипаттаманы растау үшін қажетті үлгіні, өткізгіштің көлденең қимасын, өзек санын, кабель ұзындығын, орнату ортасын, отқа төзімділік талаптарын және кез келген қажетті техникалық құжаттарды немесе тексеру жазбаларын ұсыну пайдалы.
