Цянчэн Алюминий ПВХ оқшауланған жалпақ сымпрактикалық бағыттау, төменгі өткізгіш салмағы, орнату тиімділігі және сенімді оқшаулау маңызды болатын төмен вольтты қуатты таратуға арналған. Тегіс құрылымымен, жоғары таза алюминий өткізгішімен және екі қабатты ПВХ қорғанысымен азаматтық және жеңіл өнеркәсіптік қолданбалар үшін практикалық сымды орнату мүмкіндігін береді.
Электр сымын дұрыс таңдау өткізгіш материалдарын салыстырудан гөрі көп нәрсені қажет етеді. Орнату кеңістігі, номиналды кернеу, механикалық қорғаныс, кабель салмағы, жұмыс температурасы және қолдану шарттары сымдардың ұзақ мерзімді жұмысына әсер етеді. Алюминий ПВХ оқшауланған жалпақ сым жеңіл алюминий өткізгішті ПВХ оқшаулауымен және жалпақ кабель конфигурациясымен біріктіреді, бұл оны сымдар кеңістігі шектеулі немесе төмен вольтты кабельдің көп мөлшері қажет болған жағдайда өте пайдалы етеді.
Мазмұны
Алюминий ПВХ оқшауланған жалпақ сым дегеніміз не?
Негізгі техникалық сипаттамалар қандай?
Негізгі артықшылықтары қандай?
Алюминий ПВХ оқшауланған жалпақ сымды қайда қолдануға болады?
Дұрыс жалпақ сымды қалай таңдау керек?
Алюминий ПВХ жалпақ сым спецификациясын салыстыру
Орнату кезінде нені ескеру керек?
Неліктен Qiancheng алюминий ПВХ оқшауланған жалпақ сымды таңдау керек?
Алюминий ПВХ оқшауланған жалпақ сым дегеніміз не?

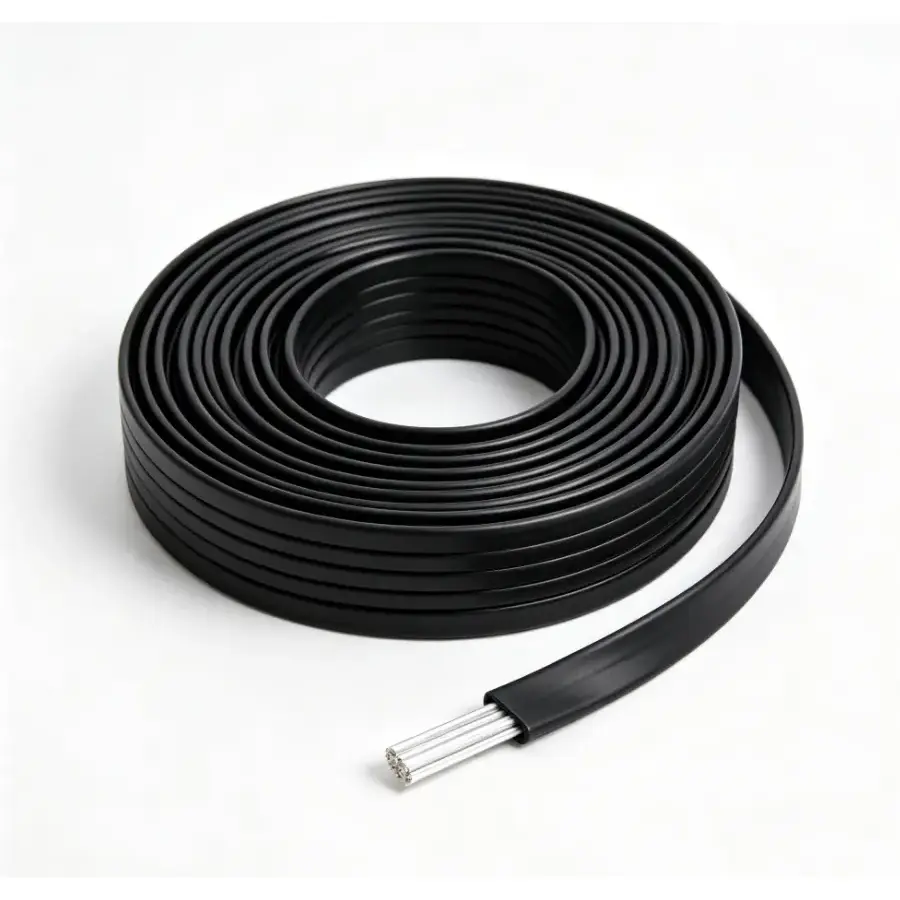

Алюминий ПВХ оқшауланған жалпақ сым - алюминий өткізгішті ПВХ оқшаулауымен және ПВХ сыртқы қабығымен біріктіретін төмен вольтты электр кабелі. Кәдімгі дөңгелек кабельдерден айырмашылығы, оның өзектері тегіс конфигурацияда орналастырылған, бұл шектеулі орнату аймақтарында маршруттауды жеңілдетеді.
Цянчэн өнімі BLVVB үлгісі ретінде анықталған және жоғары таза алюминий өткізгішті пайдаланады. Қажетті спецификацияға байланысты өткізгіш тұтас алюминий өткізгіш немесе тізбекті алюминий өткізгіш ретінде шығарылуы мүмкін. Өнім өткізгіштердің көлденең қималары 2,5 мм² мен 10 мм² аралығындағы 2 немесе 3 ядролы жалпақ қондырғыларда қол жетімді.
ПВХ оқшаулағышы мен қабығы электрлік оқшаулауды және белгіленген жұмыс жағдайларында қалыпты ылғалдан, қажалудан және қоршаған орта әсерінен негізгі қорғанысты қамтамасыз етеді. Бұл кабельді әртүрлі жеңіл салмақты төмен вольтты қуат тарату қолданбалары үшін қолайлы етеді.
Баламаларды бағалайтын сатып алушылар үшін жоғары электр өткізгіштік басымдық болған кезде ПВХ оқшауланған жалпақ мыс сым да қарастырылуы мүмкін.
Негізгі техникалық сипаттамалар қандай?
Кабельді таңдамас бұрын техникалық сипаттамаларды әрқашан қарап шығу керек, себебі өткізгіш өлшемі, кернеу деңгейі, орнату әдісі және қоршаған орта жағдайлары қолданбаның жарамдылығына тікелей әсер етеді.
| Параметр | Техникалық сипаттама | Практикалық маңыздылығы |
|---|---|---|
| Өнім үлгісі | BLVVB | Алюминий ПВХ оқшауланған жалпақ сым конфигурациясын анықтайды |
| Өткізгіш материал | Жоғары таза алюминий | Төмен вольтты сымдар үшін жеңіл өткізгіш шешімін ұсынады |
| Өткізгіштің көлденең қимасы | 2,5мм²–10мм² | Жоба жүктемесі мен орнату талаптарына сәйкес таңдауға мүмкіндік береді |
| Негізгі орналасу | 2-3 ядро | Жалпы төмен вольтты қуат тарату конфигурациялары үшін қолайлы |
| Оқшаулау | ПВХ | Өткізгіштің айналасындағы электрлік оқшаулауды қамтамасыз етеді |
| Қабық | ПВХ жалпақ қабығы | Қосымша механикалық және қоршаған ортаны қорғауды қамтамасыз етеді |
| Номиналды кернеу | 300/500 В | Белгіленген төмен вольтты қолданбаларға арналған |
| Оқшаулау кедергісі | 20°C температурада ≥5МΩ·км | Белгіленген сынақ жағдайында оқшаулау өнімділігін көрсетеді |
| Төзімді кернеу | 5 минут ішінде 2 кВ | Сынақ кезінде электрлік оқшаулауды тексеруді қолдайды |
| Жұмыс температурасы | -15°C - 70°C | Жұмыс үшін белгіленген температура диапазонын анықтайды |
Нақты кабельді таңдау әрқашан қолданылатын техникалық сипаттамаға, жергілікті электр талаптарына, орнату ортасына және күтілетін электр жүктемесіне негізделуі керек.
Негізгі артықшылықтары қандай?
1. Ғарыштық тиімді жалпақ құрылыс
Тегіс профиль кабельді көптеген әдеттегі дөңгелек кабельдерге қарағанда монтаждау беттеріне жақынырақ орналастыруға мүмкіндік береді. Бұл жасырын қабырға сымдарына, төбенің қуыстарына, тар ойықтарға және орнату кеңістігі шектеулі жабдықтың бос жерлеріне пайдалы болуы мүмкін.
2. Өткізгіштің төменгі салмағы
Алюминийдің тығыздығы мысға қарағанда төмен. Сондықтан алюминий өткізгіш салыстырмалы түрде қолданылатын мыс өткізгішпен салыстырғанда өткізгіштің жалпы салмағын азайта алады. Бұл сипаттама әсіресе жобалар ұзақ кабельді, көп мөлшерді немесе айтарлықтай қашықтыққа тасымалдауды қамтитын кезде пайдалы болады.
3. ПВХ-ны практикалық қорғау
ПВХ оқшаулағышы мен ПВХ қабықшасының үйлесімі алюминий өткізгіштің айналасында қабатты қорғаныс құрылымын жасайды. Белгіленген жұмыс жағдайларында бұл құрылым қарапайым ылғалдан, қажалудан және қоршаған орта әсерінен қорғауға көмектеседі.
4. Шектеулі кеңістіктерде оңайырақ бағыттау
Тегіс конструкция кеңістік шектеулі жерлерде кабельді орналастыруды жеңілдетеді. Орнатушылар төбелік кеңістіктер, қабырға ойықтары, жабдықтың бос жерлері және басқа да тар аумақтар арқылы сымдарды ұйымдастыруды жеңілдетуі мүмкін.
5. Материалды құнын ескере отырып таңдау
Өткізгіш салмағы мен материалды үнемдеу маңызды жобалар үшін алюминий мысқа практикалық балама бола алады. Дегенмен, алюминий мысға қарағанда электр өткізгіштігі төмен, сондықтан өткізгіштің көлденең қимасы қажетті электр жүктемесі мен орнату жағдайларына сәйкес таңдалуы керек.
Алюминий ПВХ оқшауланған жалпақ сымды қайда қолдануға болады?
Алюминий ПВХ оқшауланған жалпақ сым негізінен жеңіл салмақты төмен вольтты қуат тарату қолданбаларына арналған. Оның тегіс құрылымы мен алюминий өткізгіші оны орнату кеңістігі мен кабель салмағы маңызды болып табылатын жобалар үшін әсіресе практикалық етеді.
- Тұрғын үй сымдары:Электр конструкциясы алюминий өткізгіштерге рұқсат етсе, белгілі бір жасырын қабырғаға және төбеге арналған сымдарды қолдану үшін қолайлы.
- Үйді жөндеу:Оның тегіс профилі ескі схемаларды ауыстыру және жаңарту жобалары кезінде маршруттауды жеңілдетеді.
- Дүкеннің қуатын бөлу:Коммерциялық кеңістіктерде сәйкес төмен вольтты тарату үшін пайдалануға болады.
- Шағын шеберханалар:Таңдалған бекітілген қуат тарату қолданбалары үшін қолайлы.
- Механикалық жабдық:Кабель сипаттамасы жабдық талаптарына сәйкес келетін сыртқы төмен вольтты қуат көзін қамтамасыз ете алады.
- Уақытша шеберхана сымдары:Оның жеңіл конструкциясы қолайлы уақытша төмен вольтты қондырғылар үшін ыңғайлы болуы мүмкін.
- Қоймалар: Can support selected lighting and power-distribution requirements.
- Ауыл шаруашылығы нысандары:Қоршаған орта жағдайлары дұрыс бағаланған кезде жылыжайда және басқа да ауылшаруашылық электрмен жабдықтау жобаларында қолданылуы мүмкін.
- Фотоэлектрлік қолдау құралдары:Төмен вольтты қосалқы сымдарды қолдану үшін жарамды деп санауға болады.
Күн сәулесі мен жаңбыр ұзақ әсер ететін сыртқы қондырғылар үшін стандартты ПВХ конструкциясы әрбір сыртқы жағдайға жарамды деп есептемей, қосымша қорғаныс немесе ауа-райына төзімді кабель шешімін қарастырған жөн.
Дұрыс жалпақ сымды қалай таңдау керек?
Кабельді таңдау ең арзан опцияны таңдаудан гөрі нақты электр және орнату талаптарынан басталуы керек. Сатып алушылар келесі факторларды бағалай алады:
- Кернеу қажеттілігін анықтаңыз.Кабельдің номиналды кернеуінің жоспарланған тізбекке сәйкес келетініне көз жеткізіңіз.
- Күтілетін электр жүктемесін есептеңіз.Өткізгіштің көлденең қимасы ағымдағы талаптарға және қолданыстағы электр стандарттарына сәйкес таңдалуы керек.
- Орнату шарттарын бағалаңыз.Кабельдің жасырын, ашық болуын, тар саңылау арқылы өтетінін немесе жабдықтың жанында орнатылатынын қарастырыңыз.
- Температура диапазонын тексеріңіз.Күтілетін қоршаған орта және жұмыс температурасы көрсетілген кабель ауқымында сақталатынын растаңыз.
- Қоршаған ортаға әсер етуді қарастырыңыз.Ылғал, күн сәулесі, химиялық заттар, қажалу және механикалық кернеулердің барлығын бағалау керек.
- Сәйкес негізгі конфигурацияны таңдаңыз.Ядролардың саны схема дизайнына сәйкес келуі керек.
- Кабель ұзындығы мен орама талаптарын растаңыз.Ірі жобалар үшін қолайлы орам ұзындығы мен экспорттық қаптама өңдеу және тасымалдау тиімділігін арттырады.
Жоба арнайы орнату жағдайларын қарастыратын болса, тапсырыс бергенге дейін жеткізушіге кернеу, өткізгіштің көлденең қимасы, өзек нөмірі, қолдану, қажетті ұзындық және күтілетін мөлшер сияқты ақпаратты берген жөн.
Алюминий ПВХ жалпақ сым спецификациясын салыстыру
| Таңдау факторы | Алюминий ПВХ жалпақ сым | Неліктен маңызды |
|---|---|---|
| Дирижер | Жоғары таза алюминий | Өткізгіштің салмағын азайтады және материалдың құны бойынша артықшылықтар ұсына алады |
| Кабель пішіні | Тегіс | Шектеулі орнату кеңістіктерінде маршруттауды жеңілдетуге көмектеседі |
| Оқшаулау | ПВХ | Электрлік оқшаулауды қамтамасыз етеді |
| Қабық | ПВХ | Кәдімгі қоршаған орта әсерінен қорғауды қосады |
| Негізгі опциялар | 2-3 ядро | Әр түрлі төмен вольтты сым конфигурацияларын қолдайды |
| Көлденең қима | 2,5мм²–10мм² | Электрлік талаптарға негізделген таңдауға мүмкіндік береді |
| Номиналды кернеу | 300/500 В | Төмен вольтты қолдану ауқымын анықтайды |
| Температура | -15°C - 70°C | Әртүрлі орталарға жарамдылықты анықтауға көмектеседі |
Орнату кезінде нені ескеру керек?
Тіпті дұрыс дайындалған кабель дұрыс таңдалмаған немесе орнатылмаған жағдайда нашар жұмыс істей алады. Алюминий ПВХ оқшауланған жалпақ сым үшін кәсіби орнату тәжірибесі мыналарды қамтуы керек:
- Күтілетін токқа сәйкес өткізгіштің көлденең қимасын пайдаланыңыз.
- Қолданыстағы ұлттық және жергілікті электр қондырғыларын орнату стандарттарын орындаңыз.
- Орнату кезінде шамадан тыс майысудан немесе механикалық зақымданудан аулақ болыңыз.
- Кабельді өткір жиектерден және қатты тозудан сақтаңыз.
- Алюминий өткізгіштерге арналған сәйкес терминалдарды және қосу әдістерін пайдаланыңыз.
- Қосылымдарды мұқият тексеріңіз, себебі алюминий мен мыс әртүрлі электрлік және механикалық сипаттамаларға ие.
- Сыртқы қолданбалар үшін ультракүлгін әсерін, жаңбырды, температураның өзгеруін және механикалық қорғанысты бағалаңыз.
- Орнату шарттарын өндіруші көрсеткен жұмыс ауқымында сақтаңыз.
Бұл тәжірибелер оқшаулаудың тұтастығын сақтауға көмектеседі және кабельдің жоспарланған қызмет көрсету жағдайларында тұрақты қуат беруді қолдайды.
Жиі қойылатын сұрақтар
1. Алюминий ПВХ оқшауланған жалпақ сым негізінен не үшін қолданылады?
Ол негізінен тұрғын үй, коммерциялық, ауылшаруашылық, шеберхана және жеңіл өнеркәсіптік орталарда төмен вольтты қуатты тарату қолданбаларына арналған. Оның тегіс құрылымы ұйымдастырылған бағыттау және шектеулі орнату кеңістігі маңызды болған жағдайда өте пайдалы.
2. Өткізгіштердің қандай өлшемдері бар?
Сілтемеленген Qiancheng спецификациясы 2,5мм²-ден 10мм²-ге дейінгі өткізгіштердің көлденең қималарын қамтиды, әр түрлі сым талаптары үшін қол жетімді 2 және 3 ядролы жалпақ құрылымдар.
3. Әрбір сымды қолдану үшін алюминий мыстан жақсы ма?
Жоқ. Алюминий мен мыстың электр өткізгіштігі, салмағы, қосылу сипаттамалары және материалдың құны әртүрлі. Алюминий өткізгіш салмағының төмендігі және материалды үнемдеу басымдылық болған кезде тиімді болуы мүмкін, ал жоғары өткізгіштік қажет болған жағдайда мыс артықшылықты болуы мүмкін. Дұрыс таңдау электрлік дизайнға байланысты.
4. Кабельді теңшеуге бола ма?
Цянчэн спецификацияға негізделген дереккөзді және теңшелген талаптарды қолдайды. Сатып алушылар өткізгіштің көлденең қимасын, кабель ұзындығын, өзек конфигурациясын, қолдану талаптарын және жеткізушімен тапсырыс санын талқылай алады.
5. Оны сыртта қолдануға бола ма?
Қоршаған орта жағдайлары өнімнің мүмкіндіктері шегінде қалған кезде оны қолайлы сыртқы қолданбалар үшін қарастыруға болады. Күн сәулесінің және жаңбырдың ұзақ уақыт әсер етуі үшін қосымша құбыр, қорғаныс немесе ауа райына төзімді кабель құрылысы қажет болуы мүмкін.
6. Тасымалдау үшін кабель қалай қапталады?
Сым катушкаға оралып, экспорттық орау үшін пластик пленкамен қорғалған. Бұл орау тәсілі өңдеу, тиеу және тасымалдау кезінде дайын кабель орамдарын қорғауға көмектеседі.
Неліктен Qiancheng алюминий ПВХ оқшауланған жалпақ сымды таңдау керек?
Төмен вольтты электр қуатын таратудың практикалық шешімін іздейтін сатып алушылар үшін Qiancheng Aluminium PVC оқшауланған жалпақ сым жоғары таза алюминий өткізгішті, ПВХ оқшаулауын, ПВХ қабығын және кеңістікті үнемдейтін тегіс құрылысты біріктіреді. Оның техникалық сипаттамалары жалпы төмен вольтты талаптарды қамтиды, ал оның жеңіл құрылымы кең кабельді бағыттау мен тасымалдауды қамтитын жобалар үшін тиімді болуы мүмкін.
Цянчэн спецификацияға негізделген көздерді, жаппай тапсырыстарды және теңшелген талаптарды қолдайды. Сатып алушылар сәйкес конфигурацияны анықтауға көмектесу үшін қажетті өткізгіш материалды, көлденең қиманы, өзек нөмірін, кернеу рейтингін, қолдануды, кабель ұзындығын және санын қамтамасыз ете алады.
Тұрғын үй сымдарына, шеберханаларды таратуға, ауыл шаруашылығы нысандарына, жабдықты электрмен жабдықтауға немесе басқа төмен вольтты жобаларға алюминий жалпақ сым сатып алсаңыз, Qiancheng алюминий ПВХ оқшауланған жалпақ сым туралы көбірек біліңіз және жоба талаптарын өндірушімен талқылаңыз. Техникалық сипаттамалар, теңшеу, жаппай сатып алу және баға ұсыныстарын қолдау үшін,бізбен хабарласыңықолданба мәліметтерімен және қажетті кабель параметрлерімен.
