Тау-кен икемді экрандалған резеңке кабель

Модельдер: MYP, MYPT.

Тау-кен икемді экрандалған резеңке кабель – жерасты тау-кен жұмыстарында қолданылатын жылжымалы электр жабдықтарына арналған иілгіш резеңке қабықшалы кабель. Берілген өнім сипаттамасы MT/T 818.7-2009 стандартына сілтеме жасайды және көп тізбекті мыс өткізгішті, арнайы мақсаттағы резеңке оқшаулауды, мыс сымнан өрілген экранды және жоғары берік резеңке қабықты біріктіреді. Конструкция қайта-қайта иілу, сүйрету, бұралу және шаң, ылғал және механикалық байланыста болатын қолданбаларға арналған.

Өнім сипаттамалары және техникалық параметрлер кестесі

Негізгі құрылыс ерекшеліктері

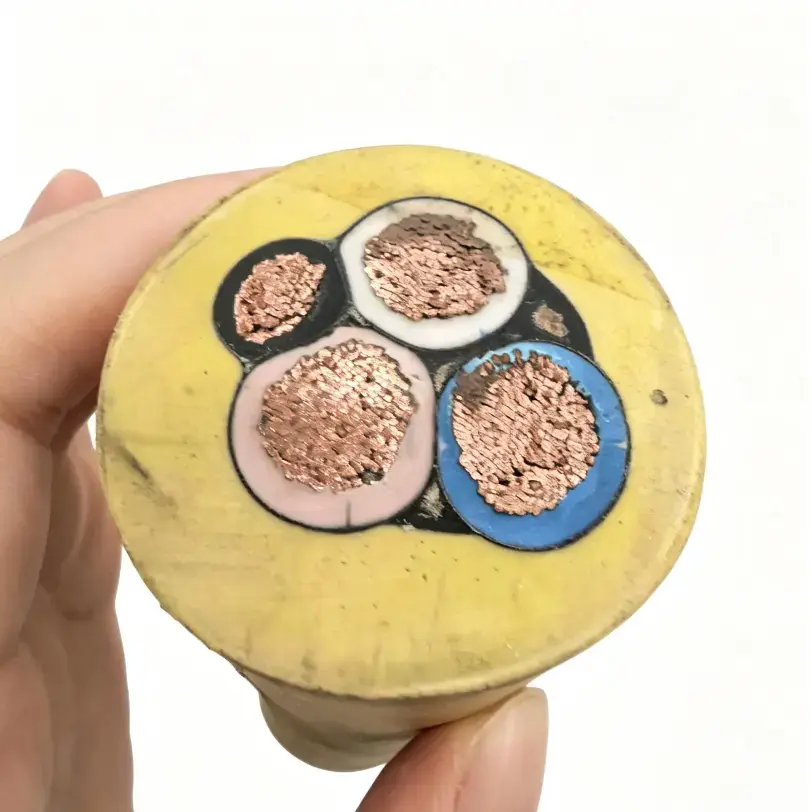

1. Иілгіш мыс өткізгіш

Кабельде көп тізбекті жоғары таза оттегі жоқ мыс өткізгіш қолданылады. Қатты өткізгіш конструкциясымен салыстырғанда, сымды құрылым жабдық жұмысы кезінде кабель бірнеше рет майысып, қозғалатын немесе бұралатын жылжымалы қондырғыларға жақсырақ.

2. Резеңке оқшаулау және қорғаныс қабығы

Оқшаулау қабаты үшін арнайы мақсаттағы резеңке көрсетілген, ал сыртқы қабық тозуға төзімді, майға төзімді, кедергіге төзімді және соққыға төзімді. Бұл материал сипаттамалары кабельдің жабдықпен, көмір шаңымен, ылғалмен немесе гидравликалық маймен жанасуы мүмкін жер асты жолдарына қатысты.

3. Мыс сымнан өрілген қалқан

Қамтамасыз етілген спецификацияда мыс сымнан өрілген қалқанның тізбесі 85% кем емес экрандаумен қамтылған. Металл экран кабель мен жақын маңдағы электр жабдығы арасындағы электромагниттік муфтаны азайтуы мүмкін, дегенмен нақты экрандау әсері кабельді орнатуға, экранның аяқталуына және жерге қосуға байланысты.

4. Біріктірілген қуат және басқару ядролары

Конструкция бір кабель жинағының ішінде қуат және басқару өзектерін біріктіре алады. Бұл қондырғы жылжымалы тау-кен жабдығы электр қуатын және жабдықтың конфигурациясына байланысты байланысты басқару қосылымдарын қажет ететін жағдайда пайдалы.

Қолдану шарттары

Майнинг икемді экрандалған резеңке кабель электрлік жүктеме қайталанатын механикалық қозғалыспен біріктірілген жерасты жылжымалы жабдыққа арналған. Нақты үлгіні номиналды кернеуге, өткізгіштің көлденең қимасына, ядроның орналасуына, кабель ұзындығына, қозғалыс үлгісіне және қоршаған орта жағдайларына сәйкес таңдау керек.

1. Толық механикаландырылған тау-кен жабдығы

Иілгіш конструкцияны механикаландырылған тау-кен қазбалары бойымен жұмыс істейтін мобильді жабдық үшін пайдалануға болады, мұнда кабель қозғалысы және қайталанатын иілу қалыпты жұмыстың бөлігі болып табылады. Өткізгіш өлшемі мен өзек конфигурациясы жабдықтың электр талаптарына сәйкес болуы керек.

2. Жолдың жерасты жабдығы

Жер асты жолдарында жұмыс істейтін жылжымалы жабдық сүйретуге, соққыға және тозуға төзімді кабельді қажет етуі мүмкін. Сәйкес кабель құрылысын анықтау кезінде жабдықтың түрін, орнату жолын және қолжетімді саңылауды ескеру қажет.

3. Электромагниттік кедергілері бар аймақтар

Жоғары қуатты қозғалтқыштар, жиілікті түрлендіргіштер немесе басқа электр жабдықтары басқару немесе бақылау тізбектерінің жанында орнатылған болса, металдан қорғайтын қабат электромагниттік муфтаны шектеуге көмектеседі. Қалқанды дұрыс қосу және жерге қосу жалпы орнатудың маңызды бөліктері болып қала береді.

4. Ылғалды және шаңды жер асты жағдайлары

Резеңке оқшаулау және сыртқы қабық жер асты жағдайларына арналған құрылысты қамтамасыз етеді. Нақты қоршаған ортаға жарамдылық судың әсеріне, температураға, майға тиюге, механикалық жүктемеге және шахтаның нақты талаптарына сәйкес тексерілуі керек.

Кабельді таңдауға арналған техникалық нүктелер

1. Номиналды кернеу және өткізгіштің көлденең қимасы

Берілген спецификацияда номиналды кернеу 0,66/1,14 кВ және 10 мм²-ден 150 мм² аралығындағы өткізгіштердің көлденең қималары көрсетілген. Таңдау кезінде тек өткізгіш өлшемін емес, жабдықтың жүктемесін, рұқсат етілген кернеудің төмендеуін, кабель ұзындығын және күтілетін орнату шарттарын ескеру керек.

2. Механикалық қозғалыс

Жылжымалы тау-кен жабдықтары үшін кабель бірнеше рет иілу, бұралу және сүйреу болуы мүмкін. Сондықтан арнайы жабдықтың орналасу схемасы үшін кабельді бағалау кезінде өткізгіштің тізбегі, оқшаулауы, қабығы және орнату радиусы бірге қарастырылуы керек.

3. Қорғауға қойылатын талаптар

Жабдықталатын өнім ≥85% жабуы бар мыс сымнан өрілген қалқанды пайдаланады. Кабель ауыспалы жиілікті жетектерге немесе жоғары қуатты қозғалтқыштарға жақын орнатылса, қажетті экрандау қондырғысын жабдықты өндірушінің талаптарына және шахтаның электрлік конструкциясына сәйкес тексеру керек.

4. Отқа төзімділікке қойылатын талаптар

Берілген техникалық деректерде MT 386 тау-кен өртке қарсы талаптарға сәйкестігі және жалын жойылғаннан кейін өздігінен сөнетіндігі көрсетілген. Егер жоба шахталық қауіпсіздік бойынша арнайы сертификаттауды немесе қосымша сынақ құжаттамасын талап ететін болса, бұл талаптар сатып алудың алдында дәл кабель үлгісі үшін расталуы керек.

Сапаны бақылау және техникалық құжаттама

Тау-кен кабельдерін сатып алу үшін техникалық тексеру үлгіні, номиналды кернеуді, өткізгіштің көлденең қимасын, өзек орналасуын, экрандау құрылысын, электр кедергісін және қолданылатын сынақ талаптарын қамтуы керек. Бұл мәліметтер өнімді таңдау және қабылдау үшін жалпы өнімділік сипаттамаларына қарағанда айқынырақ негіз береді.

Qiancheng таңдалған кабель үлгісіне және жоба талаптарына сәйкес өнімнің техникалық сипаттамаларын және қосалқы техникалық құжаттаманы қамтамасыз ете алады. Сертификаттау, сынақ хаттамалары немесе басқа тексеру жазбалары қажет болған жағдайда, тиісті құжаттар баға белгілеу және тапсырысты қарау кезеңінде расталуы керек.

Тапсырыс беру алдында нені растау керек?

1. Жабдық және қолдану

Жабдық түрін, жұмыс ортасын және кабельдің бекітілген немесе жылжымалы жұмыс үшін пайдаланылатынын көрсетіңіз. Бұл икемді құрылыс пен экрандау құрылымы нақты орнатуға сәйкес келетінін анықтауға көмектеседі.

2. Электрлік талаптар

Номиналды кернеуді, өткізгіштің көлденең қимасын, қуат өзектерінің санын, басқару ядросының талаптарын және кабель ұзындығын растаңыз. Кабельдің ұзағырақ жүруі үшін кернеудің төмендеуі және өткізгіш кедергісі де ескерілуі керек.

3. Механикалық жағдайлар

Сүйреп апару жиілігі, иілу бағыты, орнатудың ең аз радиусы, механизмдермен байланыс және ықтимал әсер туралы ақпарат сәйкес кабель құрылысын анықтауға көмектеседі.

4. Құжаттамаға қойылатын талаптар

Өндіріс немесе жөнелту алдында қолданыстағы тау-кен стандарттарын, сертификаттау талаптарын, тексеру жазбаларын және шахта, жабдық өндірушісі немесе жобаның спецификациясы талап ететін басқа да техникалық құжаттарды растаңыз.

Жиі қойылатын сұрақтар

1-сұрақ: Қандай техникалық сипаттамалар бар?

A: Берілген спецификацияда номиналды кернеуі 0,66/1,14 кВ және өткізгіштердің көлденең қималары 10 мм²-ден 150 мм² дейінгі MYP және MYPT үлгілерінің тізімі берілген. Қажетті ядроның орналасуы жабдық пен схема дизайнына сәйкес расталуы керек.

2-сұрақ: Қорғау қабатының қызметі қандай?

A: Кабель ≥85% экрандалған мыс сымнан өрілген экранды пайдаланады. Қалқан жақын маңдағы электр жабдықтарының электромагниттік муфтасын азайтуға көмектеседі. Оның нақты тиімділігі экранды тоқтатуды және жерге қосуды қоса алғанда, толық орнатуға байланысты.

3-сұрақ: Кабельді жылжымалы жер асты жабдықтары үшін пайдалануға бола ма?

A: Иілгіш өткізгіш пен резеңке конструкция қайталанатын майыстыратын, бұралатын және сүйрейтін мобильді қолданбаларға арналған. Соңғы таңдау жабдықтың қозғалысын, кабельдің бағытын, кернеуді, өткізгіш өлшемін және қоршаған орта жағдайларын ескеруі керек.

4-сұрақ: Бұл кабель үшін қандай стандарттарға сілтеме жасалған?

A: Өнім туралы ақпарат тау-кен кабелінің спецификациясы үшін MT/T 818.7-2009 және тау-кен жалынға төзімді талаптар үшін MT 386 сілтемесін береді. Қолданылатын стандарт және сертификаттау құжаттары нақты үлгі мен жоба талаптарына сәйкес расталуы керек.

5-сұрақ: Баға ұсынысы үшін қандай ақпарат қажет?

A: Негізгі ақпарат кабель үлгісін, номиналды кернеуді, өткізгіштің көлденең қимасын, өзек конфигурациясын, қажетті ұзындықты, мөлшерді, қолдану жабдықтарын және орнату шарттарын қамтиды. Кез келген жобаға қатысты сертификаттау немесе инспекциялық құжаттама талаптары да қамтамасыз етілуі керек.

6-сұрақ: Кабельмен бірге техникалық құжаттарды беруге бола ма?

A: Таңдалған үлгіге және жоба талаптарына сәйкес техникалық сипаттамалар мен қолданылатын растаушы құжаттар ұсынылуы мүмкін. Тау-кен жобалары үшін қажетті сертификаттар мен сынақ жазбалары тапсырысты аяқтағанға дейін расталуы керек.
