Qiancheng алюминий PVC FR отқа төзімді төмен вольтты қуат кабелі жалынға төзімді және отқа төзімді өнімділік талап етілетін төмен вольтты қуатты таратуға арналған. Алюминий өткізгіш конструкциясы құрылыс қызметтері, апаттық қуат тізбектері, өнеркәсіптік нысандар және өткізгіш салмағы, орнату шарттары мен өртке қарсы талаптарды бірге ескеру қажет басқа жобалар үшін белгіленуі мүмкін.
|
Номиналды өткізгіштің көлденең қимасының ауданы (мм²) |
Оқшаулау қалыңдығы (мм) |
Қабық қалыңдығы (мм) |
Кабельдің шамамен сыртқы диаметрі (мм) |
Ал өткізгіштің тұрақты тұрақты кедергісі (Ω/км) |
Сынақ кернеуі (кВ/5 мин) |
Ауадағы Ampacity-Al (A) |
Тікелей көмілген топырақтағы ампация-Al (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Кабель төмен вольтты электр қуатын беру үшін алюминий өткізгішті пайдаланады. Алюминий конструкциясы эквивалентті қима ауданында мысмен салыстырғанда өткізгіш салмағын азайта алады, бірақ өткізгішті таңдау кедергіні, рұқсат етілген токты, кернеудің төмендеуін, қосылу әдісін және орнату шарттарын да ескеруі керек. Техникалық кестедегі мәндер жоба деңгейіндегі кабельді таңдаудың бастапқы нүктесін береді.
Отқа төзімді конструкция өртке қарсы сынақтың белгіленген жағдайында тізбектің үздіксіздігін сақтауға көмектесуге арналған. Қажетті отқа төзімділік деңгейі қолданыстағы өнім стандарты мен жобаның спецификациясынан расталуы керек. Отқа төзімділік пен жалынға төзімділік әртүрлі өнімділік сипаттамалары болып табылады және сәйкес сынақ талаптарын қолдана отырып бағалануы керек.
Белгіленген құрылыста оқшаулау және сыртқы қабық үшін жалынға төзімді ПВХ қолданылады. Оның рөлі көрсетілген сынақ жағдайларында жалынның таралуын шектеу болып табылады. Нақты өнімділік деңгейі тек материал атауынан емес, сәйкес өнім сынағы есебі арқылы тексерілуі керек.
Оқшаулау мен қаптаманың қалыңдығы өнімнің сипаттамасына сәйкес өткізгіштің көлденең қимасының ауданына қарай артады. Бұл өлшемдер кабельдің жалпы диаметріне, орнату кеңістігіне және механикалық қорғаныс талаптарына әсер етеді, сондықтан кабельдің соңғы өлшемін қол жетімді науаға, құбырға немесе траншеяға сәйкес тексеру керек.

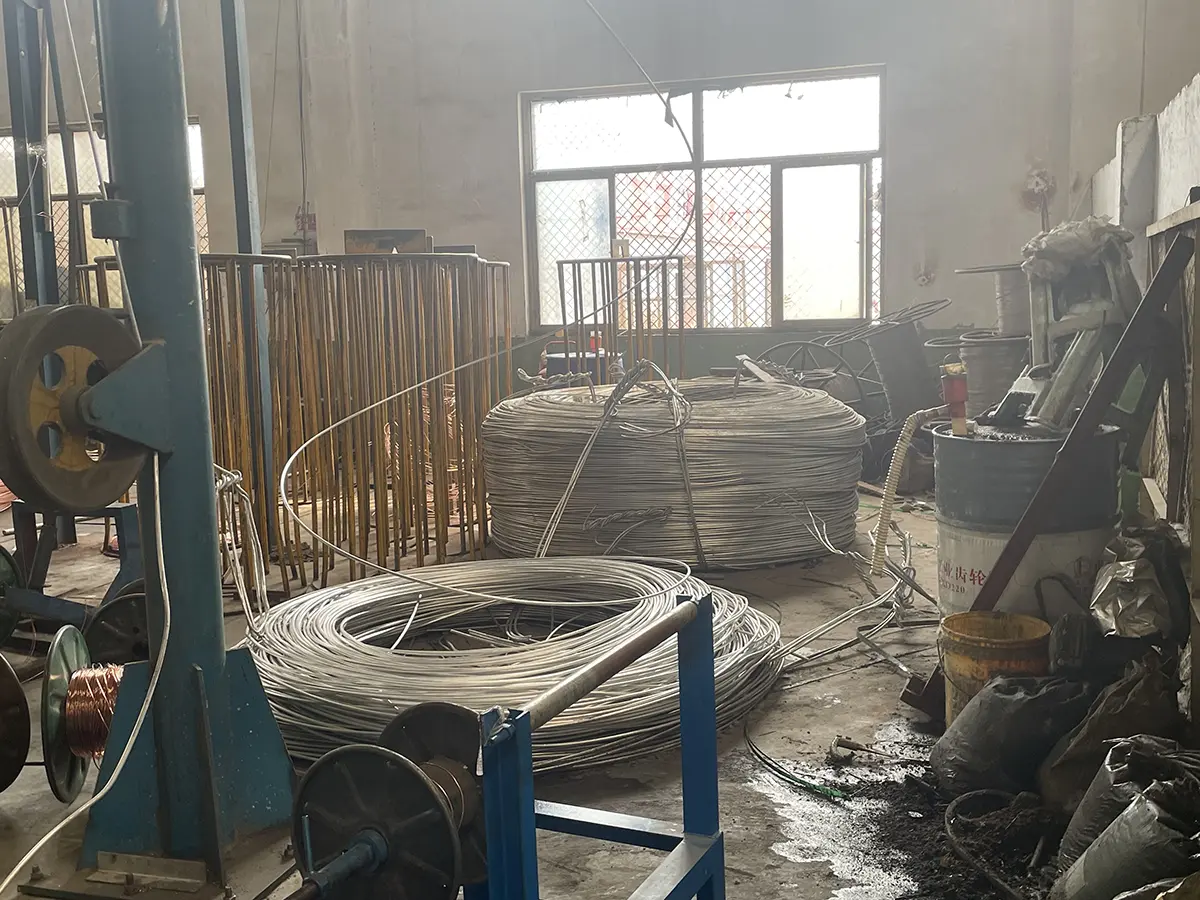

Qiancheng кабельді өткізгіштерді өңдеу, отқа төзімді қабаттарды қолдану, оқшаулауды экструзия және қабықпен экструзия арқылы шығарады. Өндірістік тексеру келісілген спецификацияға сәйкес өткізгіштердің кедергісін, өлшемдік тексерулерді, оқшаулау өнімділігін және тиісті өртке қарсы сынауды қамтуы мүмкін.
Кіріс өткізгіштер мен оқшаулағыш материалдар өңдеу алдында қолданыстағы өндірістік талаптарға сәйкес тексеріледі. Алюминий өткізгіштің кедергісі және өлшемдік консистенциясы сапаны бақылаудың маңызды нүктелері болып табылады, өйткені олар электрлік өнімділікке және дайын кабель сәйкестігіне тікелей әсер етеді.
Өндіріс кезінде өткізгіштерді өңдеу, отқа төзімді қабаттың қолданылуы және экструзия параметрлері бақыланады. Өндіріс партиялары арасындағы өлшемдік ауытқуды азайту үшін оқшаулау мен қабық қалыңдығы өнім сипаттамасына сәйкес тексеріледі.
Өндіріс және тексеру жазбалары тиісті кабель партиясы мен катушка сәйкестендіруімен байланысты болуы мүмкін. Инженерлік тапсырыстар үшін қажетті тексеру құжаттарын, сынақ жазбаларын және катушка туралы ақпаратты жобаны беру мен қабылдауды қолдау үшін өндіріс алдында келісуге болады.
Сатып алу спецификациясы талап етсе, үшінші тараптың зауыттық инспекциясы, сынамаларды алу немесе куәландырылған сынақтар ұйымдастырылуы мүмкін. Тиісті үлгілер, сынақ жабдықтары және өндіріс жазбалары қолжетімді болуы үшін тексеру көлемін алдын ала растау керек.
Отқа төзімді конструкция белгіленген өрт әсер ету кезінде үздіксіз электрлік функция жоба талаптарының бөлігі болып табылатын тізбектерге арналған. Қажетті сынақ ұзақтығы, жалын температурасы, механикалық жағдайлар және тізбектің тұтастығы критерийлері қолданыстағы стандарт пен жобаның спецификациясынан расталуы керек.
Жалынға төзімді өнімділік анықталған сынақ жағдайларында кабель бойымен жалынның таралуын шектеуге қатысты. IEC 60332 өрт жағдайында электр және оптикалық талшықты кабельдер бойынша сынақтарды қамтиды, соның ішінде жеке кабельдер мен топталған кабельдік құрылымдар үшін тік жалынның таралу әдістері.
Өрт қауіпсіздігі бойынша қабылдау талаптары бар жобалар үшін қолданылатын сынақ есебінде сыналған кабель құрылысын, өткізгіш өлшемін, сынақ әдісі мен нәтижесін анықтау керек. Бұл отқа төзімді немесе жалынға төзімділік сияқты жалпы сипаттамаларға ғана сүйенгеннен гөрі техникалық шолу үшін пайдалырақ.
Өрт кезінде тізбектің тұтастығын сақтау үшін қажет төмен вольтты кабельдер үшін IEC 60331 белгіленген өрт жағдайында сынақ әдістерін қамтамасыз етеді. Стандарттың әртүрлі бөліктері кабельдің диаметрі мен сынақ орналасуына сәйкес қолданылады, сондықтан дәл сынақ әдісі кабель құрылысына және жоба талаптарына сәйкес болуы керек.

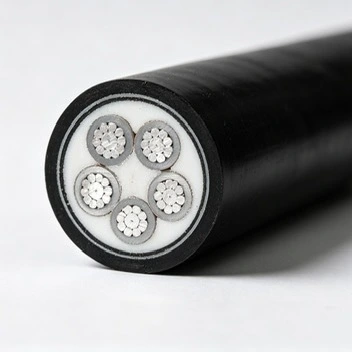

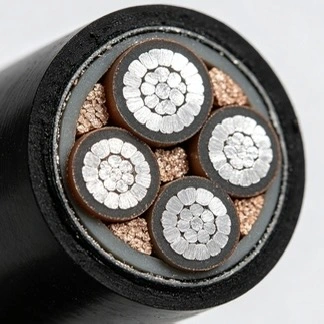

Кабель конструкциясы алюминий өткізгіш, отқа төзімді қабат, оқшаулау және сыртқы қабықты біріктіреді. Әрбір қабат әртүрлі функцияны орындайды, сондықтан таңдау тек өткізгіш материалды емес, толық құрылысты ескеруі керек.
Өткізгіш төмен вольтты тізбектің электрлік жолын қамтамасыз етеді. Көлденең қима ауданы жобалық токқа, рұқсат етілген кернеудің төмендеуіне, орнату шарттарына және қолданылатын электр талаптарына сәйкес таңдалуы керек.
Отқа төзімді қабат көрсетілген өрт әсерінен өткізгіштің айналасында термиялық қорғанысты қамтамасыз етеді. Оның өнімділігі қалыпты жұмыс температурасы деректері арқылы емес, қолданылатын отқа төзімділік сынағы арқылы бағаланады.
Оқшаулағыш қуаттандырылған өткізгішті басқа өткізгіш немесе сыртқы компоненттерден бөледі. Өндіріс кезінде электрлік тұтастық пен өлшемдік консистенция үшін оқшаулаудың біркелкі қалыңдығы маңызды.
Сыртқы қабық сыртқы орнату ортасынан қорғауды қамтамасыз етеді және кабельдің жалынға төзімді жұмысына ықпал етеді. Сыртта орнату қажет болған жағдайда, қаптаманың материалы мен қоршаған ортаға төзімділігі нақты әсер ету жағдайларына сәйкес болуы керек.
Алюминий ПВХ FR отқа төзімді төмен вольтты қуат кабелін ауруханаларда, мектептерде, сауда орталықтарында, кеңсе ғимараттарында және өртке қарсы талаптар қолданылатын басқа да қоғамдық нысандарда таңдалған төмен вольтты тізбектер үшін белгілеуге болады. Типтік тізбектерге апаттық қуат, өртке байланысты жабдық және басқа тағайындалған төмен вольтты жүктемелер кіруі мүмкін.
Өнеркәсіптік зауыттар мен өндірістік объектілер таңдалған апаттық немесе маңызды қуат тізбектері үшін отқа төзімді төмен вольтты кабельдерді пайдалана алады. Кабель өлшемін жабдықтың жүктемесі, іске қосу тогы, орнату тәртібі және кернеудің төмендеуінің қажетті шектері бойынша анықтау керек.
Кабель алюминий өткізгіштері электрлік конструкцияға және көрсетілген өртке төзімділік талаптарына сәйкес келетін төмен вольтты тарату және жаңарту жобалары үшін қарастырылуы мүмкін. Орнату жобаға байланысты кабельдік науаларды, траншеяларды немесе басқа қорғалған бағыттау жүйелерін қамтуы мүмкін.
Жер асты кабель жолдары ылғалды, механикалық зақымдануды, коррозияны, дренажды және техникалық қызмет көрсетуге қол жеткізуді ескеруді талап етеді. Тікелей көмуді тек кабель құрылысы мен жобаның спецификациясы рұқсат еткенде ғана пайдалану керек, ал алаңның жағдайлары қажет болған жағдайда қосымша қорғаныс қолданылады.
Науа немесе тік орнату алдында инженерлер кабельдің салмағын, иілу талаптарын, тірек аралықтарын, жылудың таралуын және бірге орнатылған тізбектердің санын тексеруі керек. Алюминий өткізгіштер кабель салмағы маңызды орнату мәселесі болған жағдайда пайдалы болуы мүмкін, бірақ электр өлшемдері негізгі таңдау факторы болып қала береді.
Көлденең қима ауданы жобалық токқа сәйкес таңдалуы және рұқсат етілген кернеудің төмендеуіне, орнату жағдайларына, қоршаған ортаның температурасына және кабель тобына қатысты тексерілуі керек. Кестедегі қуат мәндері әмбебап өріс мәндері ретінде пайдаланылмай, нақты жобаны орнату шарттарымен бірге түсіндірілуі керек.
Отқа төзімділік пен жалынға төзімділік сатып алу құжаттамасында бөлек көрсетілуі керек. Егер жоба өрт кезінде тізбектің жұмысын жалғастыруды талап етсе, талап етілетін өрттің тұтастығын тексеру әдісі мен ұзақтығы анық көрсетілуі керек. Егер жоба тек жалынның таралуын шектеуді талап етсе, қолданылатын отқа төзімді сынағы анықталуы керек.
Ішкі, сыртқы, жер асты және кабельдік науа қондырғылары сыртқы қаптамаға және тірек орнату жүйесіне әртүрлі талаптар қоюы мүмкін. Ылғал, химиялық әсер, күшті күн сәулесі немесе жоғары механикалық қауіп бар жобалар үшін кабель құрылысын аяқтамас бұрын орнату шарттары қарастырылуы керек.
Экспорттық және инфрақұрылымдық тапсырыстар үшін сатып алу спецификациясы өткізгіш кедергісін, оқшаулау өлшемдерін, сынақ кернеуін, өртке қарсы өнімділікті сынауды, тексеру көлемін және құжаттама талаптарын анықтай алады. Өндіріс алдында осы элементтерді келісу сатып алу құжаттары мен түпкілікті қабылдау критерийлері арасындағы айырмашылықтарды болдырмауға көмектеседі.
Баға ұсыныстары немесе техникалық шолу үшін тұтынушылар номиналды кернеуді, өткізгіштің көлденең қимасын, қажетті кабель ұзындығын, орнату әдісін, жобаны қолдануды және қолданылатын стандартты бере алады. Qiancheng осы мәліметтерді қарап шығып, қажетті техникалық құжаттармен бірге сәйкес келетін алюминий ПВХ FR отқа төзімді төмен вольтты қуат кабелінің құрылысын растай алады.
Отқа төзімді тізбектерді қамтитын жобалар үшін, сондай-ақ өндіріс алдында отқа төзімділіктің талап етілетін сынау әдісін, жалынға төзімді сынау деңгейін, өткізгіштерге төзімділік талаптарын және тексеру процедурасын көрсету пайдалы. Бұл ақпарат өндіріс және сапаны бақылау топтарына анықталған техникалық сипаттамаға қарсы жұмыс істеуге мүмкіндік береді.

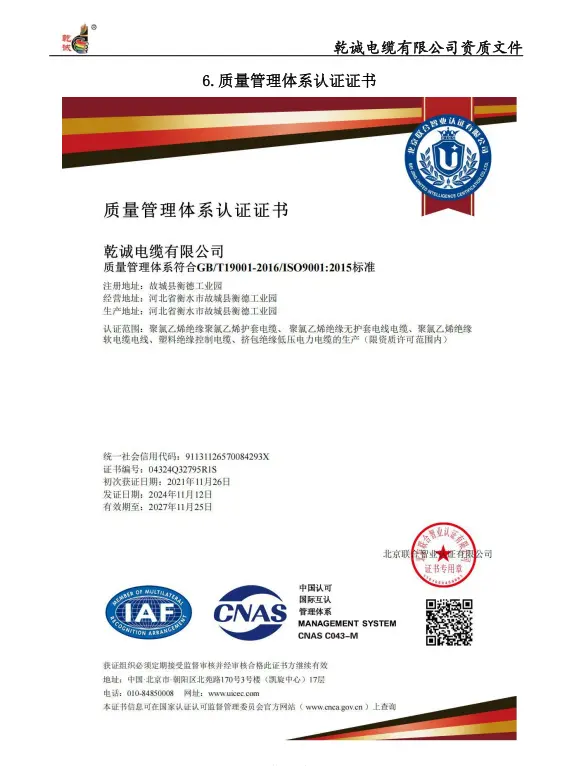

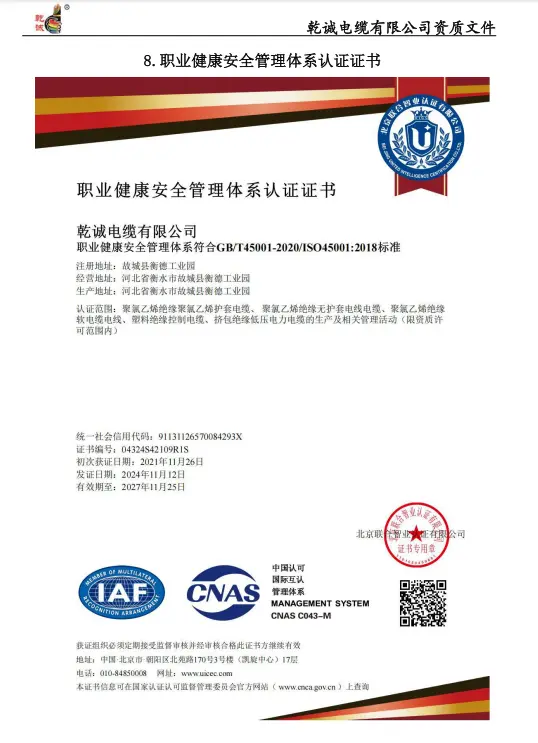

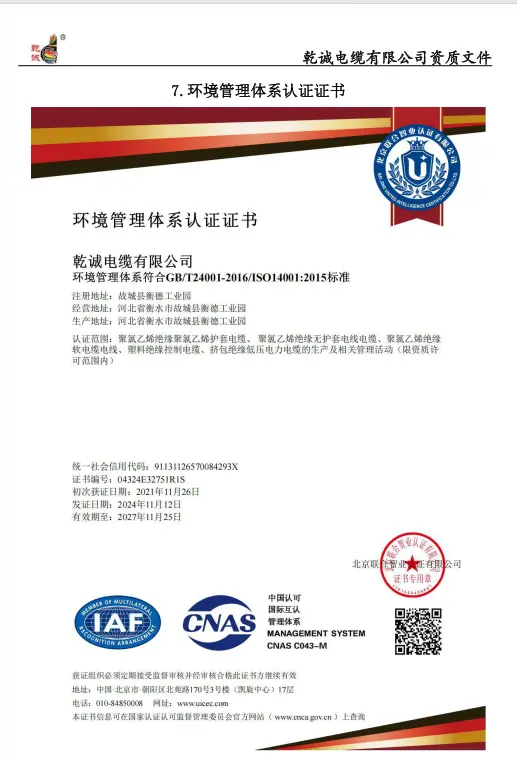

Жобаға қатысты болса, Цянчэн ISO9001, ISO14001 және ISO45001 сертификаттарын қоса алғанда, сапа, қоршаған орта және еңбекті қорғау және қауіпсіздік басқару жүйелеріне қатысты құжаттаманы ұсына алады.
Өндіріс лицензиялары мен өнімге арналған біліктілік құжаттары өнімге, тағайындалған нарыққа және жоба талаптарына сәйкес жеткізілуі мүмкін. Тұтынушылар тапсырыс беру алдында жергілікті реттеу немесе жобаны қабылдау үшін қажетті нақты сертификаттарды растауы керек.
Отқа төзімділік және отқа төзімділік сынағы есептері сыналған конструкцияға және қолданылатын сынақ әдісіне сәйкес ұсынылуы мүмкін. Техникалық шолу үшін есепті тапсырыс берілген кабель құрылысына, өткізгіш өлшеміне және талап етілетін өнімділік деңгейіне сәйкес тексеру керек.
Шетелдік тапсырыстар үшін техникалық құжаттарға ағылшын тіліндегі спецификациялар, тексеру жазбалары, зауыттық қабылдау құжаттары, буып-түю туралы ақпарат және сатып алу туралы келісімге енгізілген кезде партияның қадағалану жазбалары болуы мүмкін.
Ж: Олар өртке қарсы әртүрлі сипаттамаларға жауап береді. Жалынға төзімді кабель белгіленген сынақ жағдайларында жалынның таралуын шектеуге арналған, ал отқа төзімді кабель қолданылатын өртке қарсы сынақ шарттарында белгілі бір кезең ішінде тізбектің тұтастығын сақтауға арналған. Қажетті өнімділік жобаның спецификациясында көрсетілуі керек.
A: Алюминий бірдей номиналды қима ауданындағы мыспен салыстырғанда өткізгіш салмағын азайта алады. Сондықтан оны кабель салмағы, орнатуды өңдеу және материал құны маңызды факторлар болып табылатын жобалар үшін қарастыруға болады. Өткізгіш өлшемі әлі де ток қуатына, кернеудің төмендеуіне және қолданылатын электр талаптарына сәйкес таңдалуы керек.
A: Таңдау кезінде жобалық ток, орнату әдісі, қоршаған орта температурасы, кабель тобы, тізбек ұзындығы, кернеудің төмендеуі және қысқа тұйықталу жағдайлары ескерілуі керек. Кестедегі күш мәндері анықтамалық деректерді береді, бірақ соңғы таңдауды орнатудың нақты тәртібімен салыстыру керек.
A: Жоба сәйкес отқа төзімді құрылысты қажет ететін төмен вольтты тізбектер үшін қарастырылуы мүмкін. Өрт сорғылары, авариялық жарықтандыру немесе өмірді қорғаудың басқа жабдығы үшін қажетті тізбек тұтастығының ұзақтығы және қолданыстағы жергілікті немесе жобалық стандарт кабельді таңдау алдында расталуы керек.
A: Сыртта пайдалану қабықтың құрылысына, қоршаған ортаға әсер етуіне және орнату әдісіне байланысты. Кабель ұзақ уақыт күн сәулесінің, ылғалдың, химиялық заттардың немесе механикалық зақымдардың әсеріне ұшыраған жағдайда, жоба қоршаған ортаны қорғау және орнатудың қажетті жүйесін көрсетуі керек.
A: Тікелей жерлеуді тек кабельдік техникалық сипаттамалар мен жоба жобасы рұқсат еткенде ғана пайдалану керек. Тікелей көмуді таңдамас бұрын топырақтың ылғалдылығын, коррозиясын, механикалық қорғанысын, дренажды және күтілетін қызмет көрсету жағдайларын бағалау керек. Талапты ортада құбыр немесе басқа қорғаныс шаралары қажет болуы мүмкін.
A: Иә. Зауыттық тексеру, сынама алу және куәландырылған сынақ келісілген тексеру жоспарына сәйкес ұйымдастырылуы мүмкін. Қажетті сынақ тапсырмалары, сынама алу әдісі, құжаттама және қабылдау критерийлері өндіріс алдында расталуы керек.
A: Пайдалы ақпарат өткізгіш өлшемін, кабель ұзындығын, кернеу деңгейін, орнату әдісін, қолданбаны, тағайындалған елді, қолданылатын стандартты және қажетті өртке қарсы өнімділікті қамтиды. Кабельдік спецификация аяқталмаған болса, жобаның жүктемесі мен орнату шарттары бастапқы техникалық шолу үшін берілуі мүмкін.
