Алюминий XLPE FR төмен вольтты қуат кабелі бастапқы зауыт қорынан жаппай жеткізіледі. Бұл азаматтық және өнеркәсіптік электр қуатын таратуға арналған үнемді кабель. Ол жеңіл құрылымды жалынға төзімділік пен отқа төзімділікті қосарлы қорғаныспен біріктіреді, шығындар артықшылықтары мен өрт қауіпсіздігі стандарттарын теңестіреді. Бұл төмен вольтты өртке қарсы авариялық тізбектер үшін қолайлы кабель.
|
Номиналды қима (мм²) |
Оқшаулау қалыңдығы (мм) |
Қабық қалыңдығы (мм) |
Кабельдің шамамен сыртқы диаметрі (мм) |
Тұрақты ток өткізгіштің кедергісі (Ω/км)Al |
Сынақ кернеуі (кВ/5 мин) |
Ауадағы сыйымдылық (A)-Al (A) -Al |
Тікелей көмілген топырақтағы ампактылық(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Алюминий-өткізгіш кабельдер өз салмағын шамамен 30% төмендетеді, материалды, трансшекаралық логистиканы және орнату жұмысының құнын төмендетеді, бұл қалааралық муниципалды жобалар үшін инфрақұрылымдық бюджеттерді бақылауға көмектеседі. Оңайлатылған отқа төзімді құрылымдары бар нарықтағы кәдімгі алюминий кабельдерден айырмашылығы, бұл өнім екі қабатты отқа төзімді слюда қабатымен жабдықталған, шығындылық пен өртке қарсы талаптарды теңестіреді.
XLPE оқшаулауын қолдана отырып, ол жоғары температураға, қышқыл-сілтіге төзімділікке және қартаюға қарсы өнімділікке ие, сыртқы және кабельдік траншея жағдайында ұзақ қызмет мерзімін қамтамасыз етеді және кейінгі кезеңдегі техникалық қызмет көрсету және ауыстыру шығындарын азайтады.

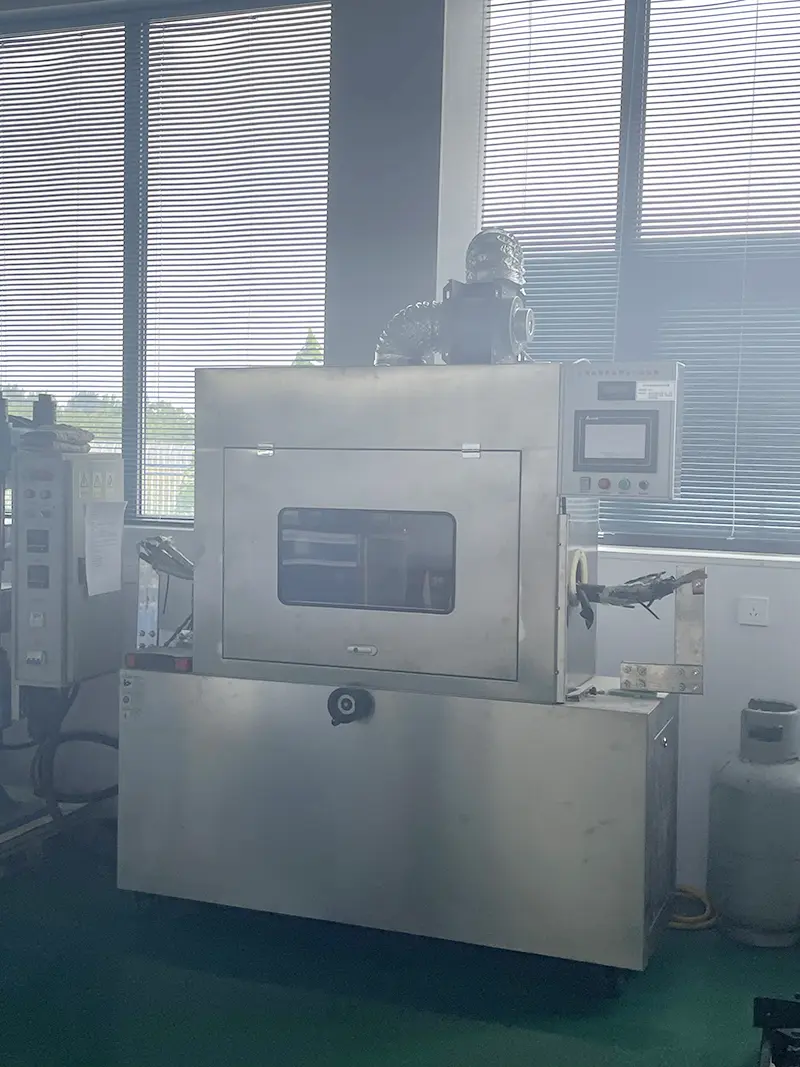

Үшінші тарап зертханаларымен сыналған: ол 750℃ ашық жалын жағдайында 90 минут бойы үздіксіз қуат көзін сақтай алады, ал сыртқы қабық жалын жойылғаннан кейін тез сөнеді. Көптеген шетелдік өртті жаңарту жобаларымен расталған ол өртті бақылауды қабылдау үшін жоғары өту жылдамдығына қол жеткізеді.
Алюминий XLPE FR төмен вольтты қуат кабелі кіріктірілген қос қабатты слюда отқа төзімді құрылымға ие. Жоғары температура жағдайында слюда қабаты жылу оқшаулағыш тосқауыл қалыптастыру үшін агломерацияланады. Ол авариялық жарықтандырудың, өрт сөндіру сорғыларының және дабыл құрылғыларының қалыпты жұмысын қамтамасыз ету үшін 750 ℃ ашық отта 90 минут бойы қуат көзін қамтамасыз етеді. Жалынға төзімді сыртқы қабық жалынды алып тастаған кезде өздігінен сөнеді және өрттің кабельдік науалар бойымен таралуын болдырмайды. Оның экологиялық таза отқа төзімді құрамы өрт сценарийлерінде тұншығу қаупін азайту үшін аз түтін шығаратын, аз улы жану түтіндерін шығарады және қоғамдық ғимараттардың өрт қауіпсіздігі ережелеріне сәйкес келеді.

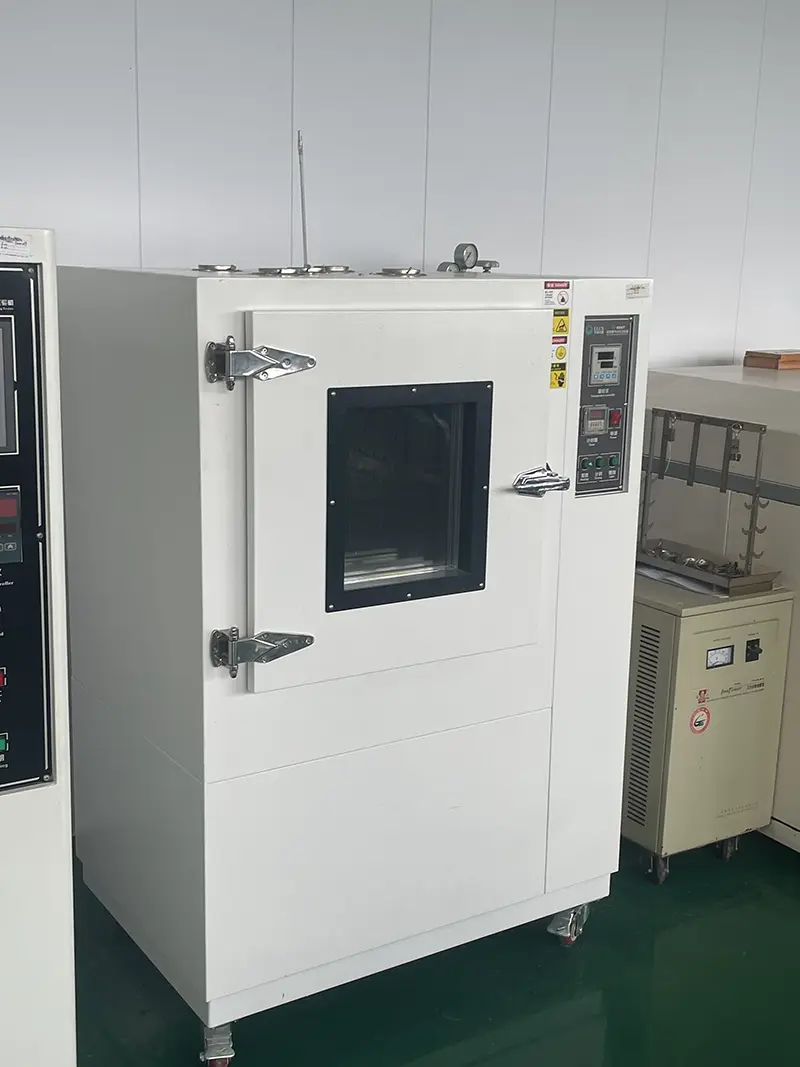

Жоғары таза алюминий өткізгіштер тұрақты кедергіні қамтамасыз етеді. 20℃ тұрақты ток кедергісі ұзақ мерзімді жұмыс кезінде бақыланатын температура көтерілуімен стандартты диапазонда сақталады. XLPE оқшаулауы эксцентриксіз біркелкі қалыңдыққа ие. Барлық дайын кабельдер қуат жиілігінің кернеуіне төзімділік және оқшаулау кедергісі сынақтарынан өтеді және ылғалды кабель траншеялары және сыртқы ауа төсеу сияқты күрделі жағдайларда тұрақты оқшаулау өнімділігін сақтайды, электр ағуын және қысқа тұйықталу ақауларын азайтады. Көптеген шетелдік муниципалды жобалардағы ұзақ мерзімді далалық сынақтар стандартты емес алюминий өткізгіш кабельдермен салыстырғанда тізбектің істен шығу жылдамдығын айтарлықтай төмендетеді.
Кабельдің сыртқы қабығы тозуға төзімді және экструзияға төзімді, құрылысты тарту және майыстыру кезінде зақымдалуы оңай емес, электр тогының соғу қаупін төмендетеді. Шикізат құрамында ауыр металды қауіпті заттар жоқ және өрт кезінде жоғары коррозиялық түтін газдарын шығармайды. Отқа төзімді және отқа төзімді өнімділік шамадан тыс жүктеме немесе қартаю салдарынан өздігінен жануды болдырмайды. Ол мектептерді, ауруханаларды және тұрғын аудандарды қоса алғанда, көп адам жиналатын орындарға жарамды, көптеген іске асырылған жобалардың ұзақ мерзімді қауіпсіз пайдалану жазбалары дәлелденген.
1. Қоршаған ортаның ең төменгі төсеу температурасы ≥0℃. Қабықшаның сынуын және жарылуын болдырмау үшін төмен температура жағдайында құрылысты бастамас бұрын үй ішінде кабельдерді алдын ала жылыту ұсынылады.
2.Қолданылатын сценарийлер: ішкі өртке қарсы кабельдік науалар, ашық ауада төсеу, кабельдік траншеялар, жұмсақ тікелей топыраққа көму.
3. Ұзақ мерзімді су асты төсеуіне тыйым салынады.
4.Алюминий-өткізгіш қосылымдары үшін арнайы алюминий терминалдары қабылдануы керек. Жалынға төзімді және қосылыстарда отқа төзімді өнімділікті қамтамасыз ету үшін түйіспелер сәйкес келетін отқа төзімді термиялық шөгілетін гильзалармен тығыздалуы керек.
5. Біріктірілген өртке қарсы құрылым. Құрылыс уақытын тиімді қысқарта отырып, өртке қарсы орам материалдарымен қосымша ораманы қажет етпейді.
A: Бұл бірдей спецификациядағы мыс өткізгіш кабельдерге қарағанда, кесу материалы, логистика және орнату еңбек шығындары шамамен 30% жеңіл. Ол жеңілдетілген отқа төзімді құрылымдары, теңгерім құны мен өрт қауіпсіздігі стандарттары бар нарықтағы кейбір алюминий кабельдерден айырмашылығы, ол толық екі қабатты слюда отқа төзімді қабаттарды сақтайды.
A: Үшінші тарап сынақтары оның өртке қарсы сорғыларды, апаттық жарықтандыруды және басқа жабдықты жұмыс істеп тұруы үшін 750℃ ашық жалын ортасында 90 минут үздіксіз қуат көзін қамтамасыз ете алатынын растайды. Қабық жалын жойылғаннан кейін өздігінен тез сөнеді, бұл жобаны өрт қауіпсіздігі бойынша қабылдауды жеңілдетеді.
A: XLPE оқшаулауы жоғары температураға, қышқыл-сілтіге төзімділікке және қартаюға қарсы өнімділікке ие. Ол ұзақ қызмет мерзімі бар сыртқы және кабельдік траншеяларға бейімделеді және кейінгі кезеңдегі техникалық қызмет көрсету және кабельді ауыстыру үшін инвестицияны азайтады.
A: Жоғары таза алюминий өткізгіштердің тұрақты ток кедергісі реттелетін температура көтерілуімен стандарттарға сәйкес келеді. XLPE оқшаулауының қалыңдығы біркелкі. Дайын кабельдер қуат-жиілік шыдамдылық-кернеу және оқшаулау-қарсылық сынақтарынан өтеді. Оқшаулау өнімділігі ылғалды және үстіңгі төсеу жағдайында тұрақты болып қалады, бұл электр ағуы мен қысқа тұйықталу қаупін азайтады.
A: төсеу ортасының температурасы 0℃ төмен болмауы керек. Төмен температурадағы құрылыс үшін алдын ала қыздыру ұсынылады. Ол науаны төсеуді, үстіңгі орнатуды, кабельдік траншеяларды төсеуді және жұмсақ тікелей көмуді қолдайды. Ұзақ уақыт бойы су астына түсуге жол берілмейді.
A: Қосылымдар үшін арнайы алюминий терминалдарын таңдау керек. Түйіспелердегі отқа төзімді және отқа төзімді өнімділікті қамтамасыз ету үшін буындар отқа төзімді термиялық шөгілетін гильзалармен тығыздалуы керек. Тікелей алмастыру үшін мыс терминалдарын қолдануға болмайды.
A: Кабель біріктірілген отқа төзімді құрылымды қабылдайды. Жұмыс процедураларын жеңілдететін және құрылыстың жалпы ұзақтығын қысқарта отырып, қосымша өртке қарсы орамды орау орнында қажет емес.
A: Қабық тозуға төзімді және экструзияға төзімді және тарту және иілу кезінде зақымдалуы оңай емес. Шикізат құрамында ауыр металдар жоқ және аз түтін, аз улы жану түтіндерін шығарады. Ол шамадан тыс жүктеме мен қартаюдан туындаған өздігінен жануға қарсы тұрады, бұл оны ауруханалар, мектептер және тұрғын аудандар сияқты орындарға қолайлы етеді.
