Мыс XLPE FR отқа төзімді төмен вольтты қуат кабелі жалынның таралуын бақылау және белгіленген өрт жағдайларында үздіксіз қуат беру қажет болатын төмен вольтты тізбектерге арналған. Оның конструкциясы мыс өткізгіш, XLPE оқшаулау, слюда отқа төзімді таспа, жалынға төзімді толтырғыш және өртке қарсы төтенше қуатты таратуға арналған қорғаныс сыртқы қабығын және өртке төзімділік талаптары бар басқа төмен вольтты қондырғыларды біріктіреді.
|
Номиналды қима (мм²) |
Өткізгіш сымдардың ең аз саны |
Өткізгіштің сыртқы диаметрі （мм） |
XLPE оқшаулауының номиналды қалыңдығы /мм |
Оқшаулаудың шамамен сыртқы диаметрі /мм |
Максималды өткізгіш кедергісі 20 ℃ (Ω/км) мыс |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |

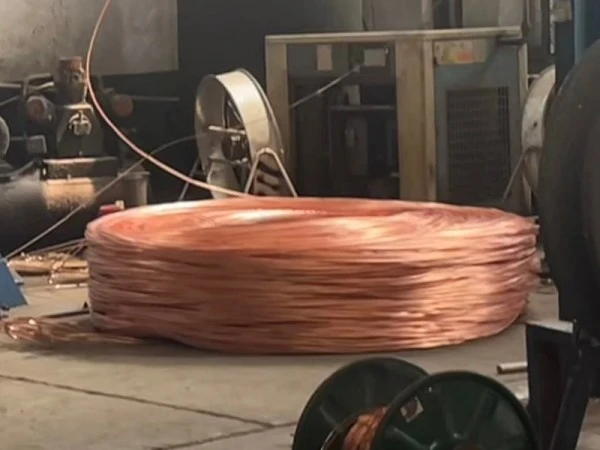

Өткізгіш электролиттік мыстан жасалған және көрсетілген көлденең қимаға сәйкес бір сымды және тізбекті конструкцияларда болады. Жоғарыдағы кестедегі өткізгіш кедергілерінің мәндері электрлік таңдау үшін тікелей анықтама береді. Кабельдік жол иілу, науалар немесе өткізгіштерді қамтитын болса, бұрымды өткізгіштер де үлкен икемділікті қамтамасыз ете алады.

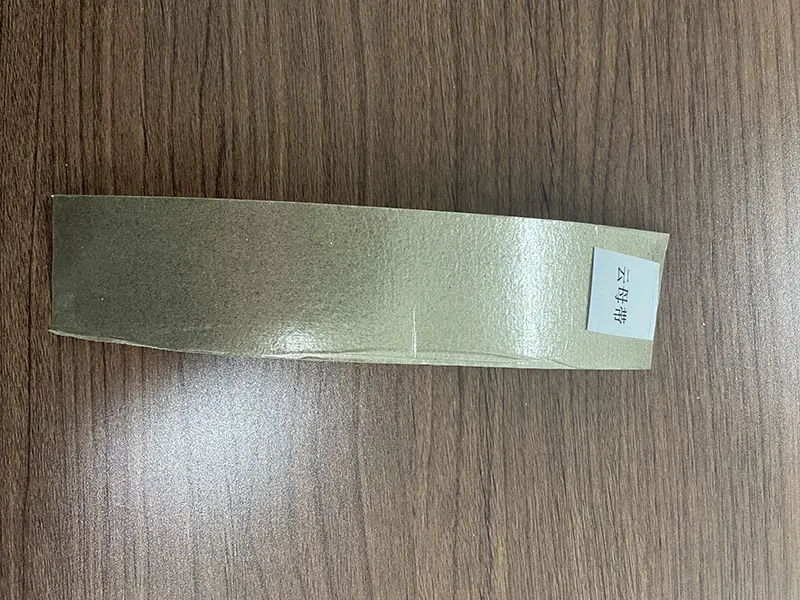

Алғашқы отқа төзімді тосқауыл ретінде өткізгіштер жинағының айналасында екі қабатты слюда таспа қолданылады. Белгілі бір өрт сынағы кезінде слюда қабаты өткізгіш пен оқшаулау жүйесін тікелей жылу әсерінен қорғауға көмектеседі және қажетті сынақ ұзақтығы үшін тізбектің тұтастығын қолдайды. Өртке төзімділік өнімділігі тек температура бойынша емес, қолданыстағы өнім стандарты мен сынақ есебіне сәйкес бағалануы керек.
XLPE өткізгіштің айналасындағы негізгі электрлік оқшаулауды қамтамасыз етеді. Оның әдетте белгіленген үздіксіз жұмыс температурасы 90 ℃, қолданыстағы кабель дизайны мен стандартына сәйкес келеді. Кәдімгі ПВХ оқшаулауымен салыстырғанда, XLPE жоғары жылу қабілеті мен қартаюға және көптеген химиялық орталарға жақсы қарсылыққа ие, бұл оны жоғары жұмыс температурасына ұшыраған қуат тізбектеріне қолайлы етеді.
Жалынға төзімді толтырғыш кабель құрамдас бөліктері арасындағы ішкі кеңістіктерді алу және кабельдің жоспарланған геометриясын сақтау үшін қолданылады. Оның рөлі кабель отқа ұшыраған кезде ішкі саңылаулар арқылы жалынның таралуын шектеу болып табылады.
Сыртқы қабық механикалық қорғанысты қамтамасыз етеді және жалынның таралуын бақылауға ықпал етеді. Ашық немесе траншеялық қондырғылар үшін ультракүлгін сәулелеріне, ылғалға және топырақ жағдайларына нақты төзімділік көрсетілген қаптама материалы мен жоба талаптарына сәйкес тексерілуі керек.
Қолданылатын өндірістік және сынау талаптары кабель құрылысына, номиналды кернеуге, өртке қарсы өнімділік классификациясына және тағайындалған нарыққа байланысты. Экспорттық жобалар үшін қажетті GB, IEC немесе тағайындалған ел талаптары кабель конфигурациясы мен құжаттама жобаның спецификациясына сәйкес келуі үшін өндіріс алдында расталуы керек.

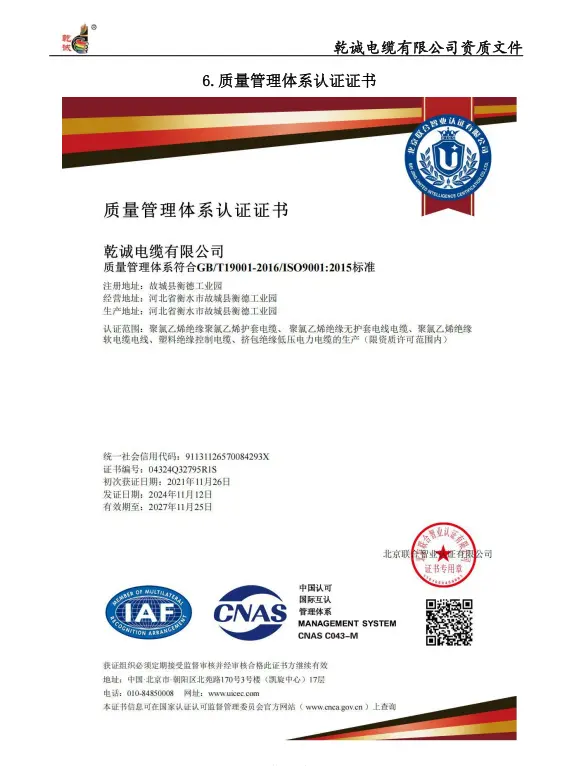

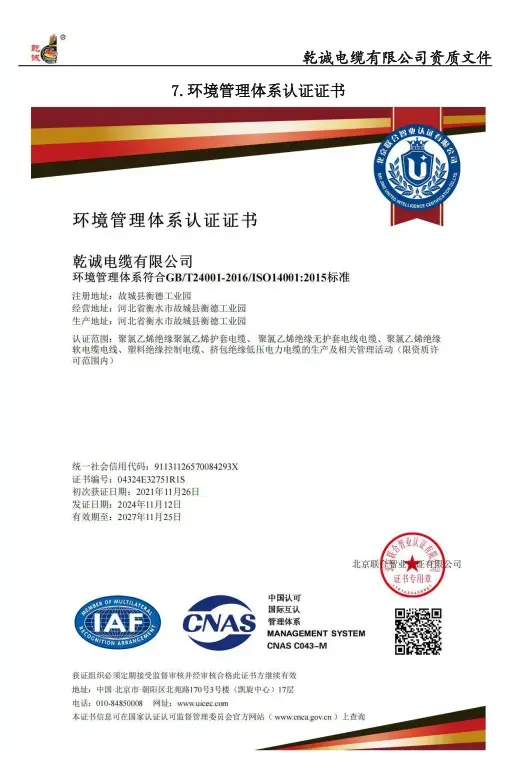

Қолжетімді сапа құжаттамасы ISO 9001 сапа менеджменті, ISO 14001 қоршаған ортаны қорғау менеджменті және ISO 45001 еңбекті қорғау және қауіпсіздік сертификаттарын, сондай-ақ қолданыстағы өндірістік біліктілік пен өнімді сынау құжаттамасын қамтуы мүмкін.
Өртке төзімділік талаптары үшін көрсетілген бұйым конструкциясына сәйкес келетін жағдайларда өртке төзімділік және отқа төзімділік сынағы есептері ұсынылуы мүмкін. Тапсырысқа және сапаны бақылау талаптарына сәйкес қадағалану үшін партияға қатысты өндіріс және инспекция жазбалары да сақталуы мүмкін.
Мыс XLPE FR отқа төзімді төмен вольтты қуат кабелі әртүрлі өртке қатысты функциялар үшін бөлек құрылыс қабаттарын пайдаланады. Жалынға төзімді материалдар жалынның таралуын шектеуге арналған, ал слюда отқа төзімді қабат көрсетілген өрт сынағы кезінде тізбектің үздіксіз жұмысын қолдайды. Бұл әртүрлі өнімділік талаптары және сәйкес сынақ әдістері мен есептер арқылы тексерілуі керек.
XLPE оқшаулауы қолданыстағы спецификация бойынша 90 ℃ дейін үздіксіз өткізгіштің жұмыс температурасына арналған. Нақты рұқсат етілген ток өткізгіш өлшеміне, орнату әдісіне, қоршаған орта температурасына, топтастыруға және басқа түзету факторларына байланысты. Сондықтан кабельді таңдау тек оқшаулау температурасына емес, толық орнату жағдайына негізделуі керек.
Мыс өткізгіштер төмен вольтты электр энергиясын беру үшін электрлік жолды қамтамасыз етеді. Техникалық кестеде келтірілген қарсылықтың максималды мәндерін кернеудің төмендеуін, өткізгіштің қыздыруын және схеманың дизайнын тексеру кезінде пайдалануға болады. Дайын кабельді тексеру қолданыстағы өндіріс пен жоба талаптарына сәйкес өткізгіш кедергісін, оқшаулауды және кернеуге төзімділікті сынауды қамтуы мүмкін.
Өндіріс кезінде өткізгіш өлшемдерін, оқшаулау қалыңдығын және дайын кабель сипаттамаларын тексеруге болады. Тексеру жазбалары мен өнім құжаттамасы қадағалану қажет болған жағдайда тиісті өндірістік партиямен немесе кабель орамымен байланыстырылуы мүмкін. Бұл кіріс инспекциясы, жобаны қабылдау және кейінірек техникалық қызмет көрсету үшін практикалық негіз береді.
Өткізгіштің көлденең қимасын жобалық токқа, рұқсат етілген кернеудің төмендеуіне, орнату әдісіне, қоршаған ортаның температурасына және кабель тобына сәйкес таңдаңыз. Техникалық кестедегі мәндер өткізгіш өлшемдері мен кедергісін сипаттайды, бірақ оларды оқшауланған амплитарлық кесте ретінде қарастыруға болмайды.
Тапсырыс бермес бұрын жобаның жалынға төзімді өнімділігін, белгілі бір уақытқа отқа төзімділігін немесе екеуін де қажет ететінін тексеріңіз. Өртке төзімділік көрсеткіші қажет болған жағдайда, қажетті сынақ температурасы, ұзақтығы, тізбек күйі және қолданылатын стандарт кабельдің сынақ құжаттамасымен сәйкес келуі керек.
Өндіруші белгілеген ең төменгі орнату температурасынан төмен құрылыс үшін өнім сипаттамасына сәйкес тиісті өңдеу және алдын ала қыздыру процедуралары орындалуы керек. Үздіксіз өткізгіштің максималды жұмыс температурасы әдетте осы XLPE оқшауланған конструкция үшін 90 ℃ ретінде белгіленеді. Сондай-ақ орнату кезінде жылу көздерін, кабельді топтастыруды және қоршаған орта жағдайларын ескеру қажет.
Кабель белгіленген ең аз иілу радиусынан аспай орнатылуы керек. Осы өнім үшін берілген мәндер үшін анықтамалық ең төменгі иілу радиусы бір ядролы кабельдер үшін ≥10 × кабельдің сыртқы диаметрі және көп ядролы кабельдер үшін ≥15 × кабельдің сыртқы диаметрі болып табылады. Орнатудың нақты талаптары қолданылатын өнім сипаттамасына сәйкес келуі керек.
1. Жабық өртке қарсы тізбектер:Өртке қарсы қуатты тарату, жабдықтың қуат тізбегі және белгілі өрт жағдайында үздіксіз қуат беру қажет кабельдік науа қондырғылары сияқты қолданбалар үшін қолайлы.
2. Коммерциялық және қоғамдық ғимараттар:Таңдалған кабель жобаның өртке қарсы өнімділігі мен электрлік талаптарына сәйкес болғанда кабельдік науалар, біліктер және басқа да төмен вольтты тарату жолдары қарастырылуы мүмкін.
3. Сыртқы және кабельдік траншеялар:Қабық конструкциясы күтілетін ультракүлгін сәулеге, ылғалға және механикалық жағдайларға сәйкес келетін жерде орнатуды қарастыруға болады.
4. Тікелей жерлеу:Тікелей көмуді тек қана кабель конструкциясы мен қабықшасы орнату орнындағы топыраққа, ылғалға, механикалық және химиялық жағдайларға байланысты болған кезде ғана қолдану керек.
Өртке қарсы тізбектерде аралық қосылыстарды азайту керек. Түйін немесе тармақты қосу қажет болған жағдайда, біріктіру жүйесі кабельдің электрлік көрсеткіштерімен және талап етілетін өрт өнімділігімен үйлесімді болуы керек. Отқа төзімді біріктіру немесе аяқтау компоненттерін тек кабельдің өзіне ғана емес, толық жүйе ретінде таңдау керек.
Кабельдің идентификациясы тексеруді және болашақта техникалық қызмет көрсетуді қолдау үшін екі шетінде және тиісті маршрут нүктелерінде сақталуы керек. Тарту және төсеу кезінде оқшаулауды немесе отқа төзімді қабаттарды зақымдауы мүмкін шамадан тыс созу күшін, өткір жиектерді және бақыланбайтын иілуді болдырмаңыз.
Кабель өзінің отқа төзімді және отқа төзімді қабаттарын зауытта жасалған құрылымға біріктіріп, кабель корпусының бойымен бөлек өртке қарсы өңдеу қажеттілігін азайтады. Дегенмен, өртке төзімді құрылымдар арқылы аяқтаулар, қосылыстар, тіректер және енулер әлі де толық қондырғының қажетті электрлік және өртке қарсы сипаттамаларын сақтау үшін үйлесімді орнату жүйелерін қажет етеді.
A: Жалынға төзімді өнімділік тұтанудан кейін жалынның таралуын шектеуге қатысты болса, ал отқа төзімді өнімділік анықталған өрт жағдайында көрсетілген тізбек тұтастығын сақтауға қатысты. Жобаға байланысты бір немесе екеуін де қанағаттандыру үшін кабель қажет болуы мүмкін.
A: XLPE құрылыстың осы түрі үшін әдеттегі үздіксіз жұмыс температурасы 90 ℃ болатын электрлік оқшаулауды қамтамасыз етеді. Оның термиялық қабілеті мен қартаюға төзімділігі оны жұмыс температурасы мен қызмет көрсету жағдайларын ескеру қажет төмен вольтты электр тізбектері үшін қолайлы етеді.
A: Жүктеме тогын, өткізгіштің көлденең қимасын, рұқсат етілген кернеудің төмендеуін, орнату әдісін, қоршаған орта температурасын, кабельді топтастыруды, жол ұзындығын және талап етілетін өртке қарсы өнімділік деңгейін растаңыз. Бұл факторлар белгілі бір өлшем мен құрылыстың жобаға сәйкес келетінін анықтайды.
A: Тиісті өнім сипаттамалары, тексеру жазбалары және қолданылатын сынақ есептері кабель құрылысына және тапсырыс талаптарына сәйкес жеткізілуі мүмкін. Экспорттық жобалар үшін талап етілетін стандартты және тағайындалған нарықтық құжаттаманы өндіру алдында растау керек.
A: Орнату температурасына, иілу радиусына, тартылу кернеуіне, жылу көздеріне, кабельді топтастыруға және механикалық қорғанысқа назар аударыңыз. Түйіспелер мен аяқтаулар сонымен қатар қажетті электрлік және өртке қарсы техникалық сипаттамаларға сәйкес келетін құрамдастарды пайдалануы керек.
A: Қабық пен кабельдің толық конструкциясы нақты ультракүлгін сәулеге, ылғалға, топыраққа, механикалық және химиялық жағдайларға жарамды болса, оны осы қолданбалар үшін қарастыруға болады. Тікелей көму тек кабельдің өртке қарсы көрсеткіштерінен ғана қабылданбауы керек.
