Белгілі бір өрт жағдайында электр үздіксіздігін сақтауды қажет ететін төмен вольтты қуат тізбектері үшін мыс ПВХ FR отқа төзімді төмен вольтты қуат кабелі слюда отқа төзімді қорғанысы және жалынға төзімді ПВХ оқшаулауы мен қабығы бар мыс өткізгішті пайдаланады. Құрылыс өртке қарсы электр қуатын таратуға және кабельді таңдау кезінде тізбектің тұтастығы мен жалынның таралуын бақылау ескерілетін басқа қондырғыларға арналған.
|
Номиналды қима (мм²) |
Өткізгіш сымдардың ең аз саны |
Өткізгіштің сыртқы диаметрі （мм） |
ПВХ оқшаулағышының номиналды қалыңдығы /мм |
Оқшаулаудың шамамен сыртқы диаметрі/мм |
Максималды өткізгіш кедергісі 20 ℃ (Ω/км) мыс |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Өткізгіш мыстан жасалған және аталған өткізгіш өлшеміне сәйкес тұтас немесе бұрымды конструкцияларда қол жетімді. Өткізгіш өлшемдері мен максималды қарсылық мәндері өнімді таңдау және тексеру кезінде анықтама үшін техникалық кестеде берілген.
Белгілі бір өрт әсерінен термиялық қорғанысты қамтамасыз ету үшін оқшауланған өткізгіштің айналасында слюда негізіндегі отқа төзімді қабат орнатылған. Оның функциясы өртке төзімділік сынағымен көрсетілген уақыт ішінде электрлік оқшаулауды және тізбектің тұтастығын сақтауға көмектесу болып табылады.
ПВХ оқшаулағышы мыс өткізгіш пен сыртқы қабаттар арасындағы электрлік бөлуді қамтамасыз етеді. Оқшаулау қалыңдығы өнім деректерінде көрсетілгендей өткізгіш өлшеміне байланысты өзгереді. Өндірістік бақылау дәйекті оқшаулауды жабуға және қажетті электрлік қасиеттерге бағытталған.
Сыртқы қабық механикалық қорғанысты қамтамасыз етеді және жалынға төзімділікке ықпал етеді. Сыртқы, науа немесе траншеяны орнату үшін температураны, ылғалдылықты, ультракүлгін сәулеленуді және механикалық жүктемені қоса алғанда, қоршаған ортаның нақты жағдайларын ескеру қажет.

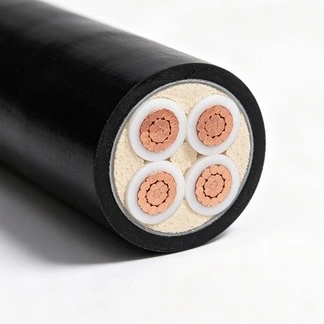

Мыс ПВХ FR отқа төзімді төмен вольтты қуат кабелі ток беру, электр оқшаулау, отқа төзімділік және сыртқы қорғаныс үшін бөлек функционалды қабаттарды пайдаланады. Бұл құрылыс кабельді жобаның нақты электрлік және өртке қарсы өнімділік талаптарына сәйкес бағалауға мүмкіндік береді.
Мыс шыбықтар қажетті диаметрі және электрлік қасиеттері бар өткізгіштерді алу үшін сым тарту жабдығы арқылы өңделеді. Өндіріс кезінде өткізгіш кедергісі мен өлшемдік талаптар тапсырыс берілген спецификацияға сәйкес бақыланады.
Үздіксіз күйдіру өткізгіштің икемділігін реттеу және тартылғаннан кейін ішкі кернеуді жеңілдету үшін қажет болған жағдайда қолданылады. Процесс температурасы мен желі жағдайлары әрбір кабель құрылысы үшін әмбебап бекітілген мән ретінде қарастырылмай, өткізгіштің спецификациясына сәйкес бақыланады.

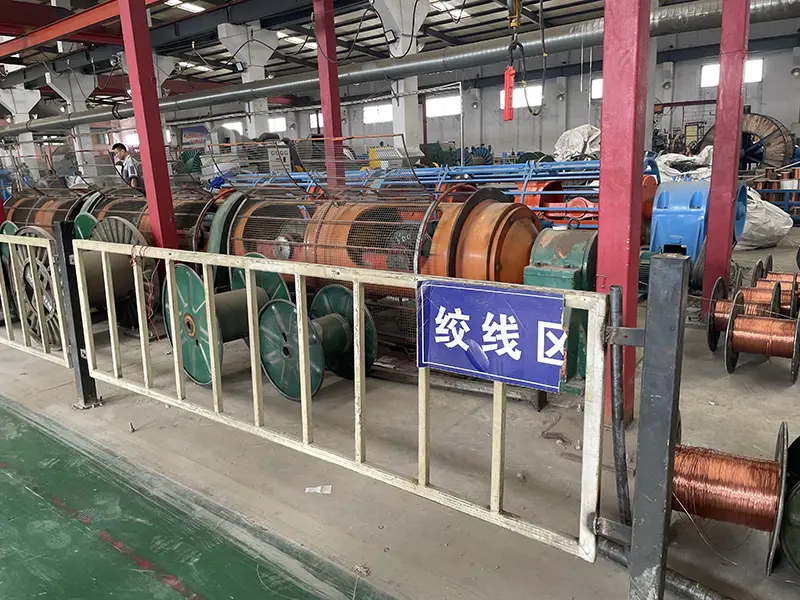

Жіпті өткізгіштер үшін белгіленген өткізгіш құрылымына жеке сымдар қалыптасады. Оқшаулау және отқа төзімді қабаттарды кейінгі өңдеу үшін дәйекті көлденең қиманы қамтамасыз ету үшін бұрау процесі төсеу ұзындығы мен өткізгіш геометриясын бақылайды.
Отқа төзімді слюда таспа өткізгіштің немесе оқшауланған ядроның айналасында бақыланатын орау кернеуі мен қабаттасуы арқылы қолданылады. Тұрақты қамту маңызды, себебі бос орындар немесе зақымдалған учаскелер кейінгі сынақтар кезінде отқа төзімді қабатқа әсер етуі мүмкін.
Дайындалған өткізгіштің айналасында ПВХ оқшаулау экструдталған. Желілік бақылау оқшаулау өлшемдерін, бетінің күйін және электрлік тұтастығын қамтиды. Көрсетілген жағдайда, экструзия кезінде оқшаулау ақауларын анықтау үшін желіде ұшқын сынауын қолдануға болады.
On-line ұшқынды сынау экструзия кезінде оқшаулау тұтастығын үздіксіз бақылауды қамтамасыз етеді. Кабель өндірісінің кейінгі сатыларына өткенге дейін ақаулы бөліктерді анықтауға және одан әрі тексеру үшін белгілеуге болады.
Қолданылатын кабель конструкциялары үшін толтырғыш материалдар жоспарланған ішкі геометрияны сақтау және қажетті өртке төзімді құрылысты қолдау үшін қолданылады. Кабельдік процесс дайын кабель өлшемдерін көрсетілген диапазонда сақтау үшін бақыланады.
Отқа төзімді ПВХ сыртқы қабығы механикалық және қоршаған ортаны қорғауды қамтамасыз ету үшін кабель жинағының үстіне экструдталған. Қаптаманың өлшемдері, бетінің күйі және дайын сыртқы диаметрі өнімнің спецификациясына сәйкес тексеріледі.
Жіберер алдында дайын кабельдер өлшемдеріне, өткізгіш кедергісіне, оқшаулау тұтастығына, кернеуге төзімділікке және өртке қарсы қолданылатын талаптарға тексерілуі мүмкін. Сынақ жазбалары өндіріс пен тапсырыс талаптарына сәйкес сақталады.
Кіріс мыс шыбықтар, слюда отқа төзімді таспа және ПВХ материалдары қолданар алдында қажетті материал мен өндірістік сипаттамаларға сәйкес тексеріледі. Тиісті кіріс тексеру жазбалары сериялық бақылаудың бөлігі ретінде сақталуы мүмкін.
Өндірістік тексеру өткізгіштердің өлшемдерін, оқшаулауды экструзияны, слюда таспасын орауды, кабель геометриясын және өнімнің құрылысына қатысты басқа да технологиялық параметрлерді қамтиды. Электрлік тексерулер өндіріс және сапаны бақылау процедураларында көрсетілген кезеңдерде орындалады.
Дайын кабельді сынауға қолданылатын өнімнің сипаттамасына және жоба талаптарына сәйкес отқа төзімділік сынағы, жалынға төзімділік сынағы, қуат жиілігінің кернеуіне төзімділік сынағы және оқшаулауға төзімділік сынағы кіруі мүмкін. Тексерілген сынақ шарттары мен нәтижелеріне сәйкес сынақ жазбаларынан сілтеме жасау керек.
Өндіріс және тексеру туралы ақпаратты тиісті кабельдік партияға немесе катушкаға байланыстыруға болады. Жобаны қабылдау үшін қажет болған жағдайда, келісілген құжаттама көлеміне сәйкес сынақ жазбалары мен бақылау ақпараты ұсынылуы мүмкін.
Слюда отқа төзімді қабат кабель белгіленген өрт жағдайларына ұшыраған кезде тізбектің тұтастығын сақтауға көмектесуге арналған. Өртке төзімділік ұзақтығы жалпы пайдалану кепілдігінен гөрі сынақ нәтижесі болып табылады, сондықтан қолданылатын сынақ әдісі, температура, ұзақтығы және қабылдау критерийлері әрбір жоба үшін расталуы керек.
Жалынға төзімділік және отқа төзімділік кабельдің әртүрлі қасиеттерін сипаттайды. Жалынға төзімділік өнімділігі анықталған сынақ кезінде жалынның таралуын шектеуге қатысты, ал өртке төзімділік белгілі бір өрт әсерінен белгілі бір уақыт аралығында тізбек функциясын сақтауға қатысты. Кабельді таңдау кезінде екі талапты да бөлек бағалау керек.
ПВХ оқшаулағышы өткізгіштің айналасындағы негізгі электрлік кедергіні қамтамасыз етеді. Қалыпты қызмет көрсету кезінде оқшаулаудың тұтастығын сақтау үшін оқшаулаудың біркелкі қалыңдығы мен электрлік сынау маңызды. Қажетті сынақ кернеуі мен тексеру әдісі өнімнің сипаттамасына және қолданыстағы стандартқа сәйкес болуы керек.
Мыс ПВХ FR отқа төзімді төмен вольтты қуат кабелі сондықтан тек өткізгіш өлшемі бойынша ғана емес, сонымен қатар оның қажетті өртке төзімділік деңгейі, орнату ортасы, жүктеме тогы, кернеудің төмендеуі талабы және қолданыстағы электр стандарттары бойынша таңдалады.
Бұл кабель авариялық жарықтандыруға, өрт сорғыларына, дабыл жабдығына және жоба отқа төзімді кабель құрылысын қажет ететін басқа да өртке қарсы жүктемелерге қызмет көрсететін төмен вольтты электр тізбектері үшін белгіленуі мүмкін. Кабельдің соңғы түрі ғимарат дизайнына және қолданылатын өрт қауіпсіздігі талаптарына сәйкес болуы керек.
Өнеркәсіптік кәсіпорындарда кабельді жалынға төзімді және отқа төзімді қасиеттері электр конструкциясының бөлігі болып табылатын жерлерде қуат тізбектері үшін пайдалануға болады. Орнату кезінде кабельдік науаның орналасуын, қоршаған ортаның температурасын, топтастыруды және механикалық қорғанысты ескеру қажет.
Кабель құрылысы жергілікті экологиялық жағдайларға сәйкес келетін қалалық электр қуатын тарату және кабельдік траншея жобаларында қолданылуы мүмкін. Орнату әдісін таңдамас бұрын ылғалдылық, температура, механикалық жүктеме және дренаждық жағдайларды қарастыру керек.
Кабель құрылысы мен жоба талаптарына сәйкес ішкі кабельдік науалар, сыртқы аспалы қондырғы және кабельдік траншеялар қарастырылуы мүмкін. Үздіксіз суға түсу үшін арнайы жобаланған құрылыс белгіленбесе, бұл өнімге ұзақ мерзімді су асты төсеу ұсынылмайды.
ПВХ оқшаулағышы, ПВХ қабығы немесе галогенсіз жалынға төзімді қабығы бар кабельдер үшін қоршаған ортаның орнату температурасы 0 ℃ төмен болмауы керек. Орнату процедуралары сонымен қатар кабельді өңдеуді және жұмыс орнындағы қоршаған орта жағдайларын ескеруі керек.
|
Элемент |
Бір ядролы кабель |
|
Көп ядролы кабель |
|
|
|
Бронды емес |
Бронды |
Бронды емес |
Бронды |
|
Орнату кезінде ең аз иілу радиусы |
20D |
15D |
15D |
12D |
|
Қосылу қораптары мен терминалдардың жанындағы ең аз иілу радиусы (иілуді мұқият бақылау керек, мысалы, бағыттаушы тақталарды қалыптастыру арқылы) |
15D |
12D |
12D |
10D |
Кабельді төсеу аяқталғаннан кейін 3,5 кВ сынақ кернеуінде 15 минут бойы кернеуге төзімділік сынағы жүргізіледі.
Жобаны бағалау үшін Qiancheng тапсырыс берілген кабель құрылысы мен келісімшарт талаптарына сәйкес өнімнің техникалық сипаттамаларын, қол жетімді зауыттық сынақ жазбаларын және басқа растайтын құжаттарды ұсына алады. Тұтынушылар өткізгіш өлшемін, кабель ұзындығын, орнату әдісін, талап етілетін өртке қарсы өнімділік деңгейін және қолданыстағы стандарттарды өндіріс алдында техникалық тексеру үшін ұсына алады.
Шетелдік жобалар үшін құжаттама талаптары өндіріс алдында расталуы мүмкін, осылайша тиісті өнім деректері, тексеру жазбалары және сынақ құжаттары тапсырыспен бірге дайындалады. Ағылшын тіліндегі техникалық құжаттарды қол жетімді және көрсетілген өнімге қолдануға болатын жерде беруге болады.
A: Жалынға төзімділік кабельдің анықталған сынақ кезінде жалынның таралуын шектеу қабілетіне қатысты. Өртке төзімділік белгілі бір өрт жағдайында белгілі бір мерзім ішінде тізбектің тұтастығын сақтауға қатысты. Олар жеке өнімділік талаптары және оларды алмастыратын терминдер ретінде қарастыруға болмайды.
A: Слюда қабаты өткізгіштің немесе оқшауланған ядроның айналасындағы отқа төзімді құрылыстың бір бөлігін құрайды. Белгілі бір өрт сынағы кезінде ол тексерілген сынақ ұзақтығы үшін оқшаулауды және тірек тізбегінің тұтастығын қорғауға көмектеседі.
A: Техникалық кесте белгілі бір кішірек көлденең қималар үшін тұтас және тізбекті өткізгіштердің конфигурацияларын қамтиды, ал үлкен өлшемдер тізбекті конструкцияларды пайдаланады. Өткізгіш құрылымы қажетті қимаға және өнімнің сипаттамасына сәйкес расталуы керек.
A: Таңдау кезінде жүктеме тогы, орнату әдісі, қоршаған орта температурасы, кабель тобы, кернеудің төмендеуі және қысқа тұйықталу жағдайлары ескерілуі керек. Кестедегі өлшемдер мен қарсылық мәндері өнім деректерін береді, ал соңғы өлшемдер қолданыстағы электр дизайны стандартына сәйкес болуы керек.
A: Орнату кезінде көрсетілген ең төменгі қоршаған орта температурасы 0 ℃. Ең аз иілу радиусы брондалмаған бір өзекті кабель үшін 20D, брондалған бір өзекті кабель үшін 15D, брондалмаған көп ядролы кабель үшін 15D және брондалған көп ядролы кабель үшін 12D. Қосымша шектеу мәндері орнату кестесінде көрсетілген қосылым қораптары мен терминалдардың жанында қолданылады.
Ж: Берілген орнату талаптарына сәйкес 3,5 кВ 15 минут бойы төсегеннен кейін кернеуге төзімділік сынағы орындалуы керек. Нақты сынақ процедурасы жобаның қолданыстағы спецификациясына және электр қауіпсіздігі талаптарына сәйкес болуы керек.
A: Кабель конструкциясы нақты температураға, ылғалға, ультракүлгін әсерге және механикалық жағдайларға жарамды болған кезде сыртқы және кабельдік траншеяны орнатуды қарастыруға болады. Бұл өнімге ұзақ уақыт су астына батыру ұсынылмайды.
A: Өнім конфигурациясы мен келісім-шартқа байланысты қол жетімді құжаттама өнімнің техникалық сипаттамаларын, зауыттық сынақ жазбаларын, кернеуге төзімділік сынағының нәтижелерін, өртке қарсы өнімділік сынағы есептерін және партияға қатысты бақылау ақпаратын қамтуы мүмкін. Өндіріс алдында қажетті құжаттар расталуы керек.
