Qiancheng Aluminium XLPE FR отқа төзімді төмен вольтты қуат кабелі отқа төзімділігін, жалынға төзімділігін және орнату салмағын бірге қарастыру қажет төмен вольтты қуатты таратуға арналған. Кабель алюминий өткізгішін, XLPE оқшаулауын, слюда отқа төзімді қабатын және ғимараттың қуат жүйелерін, кабельдік траншеяларды, коммуналдық желілерді және өнеркәсіптік нысандарды қоса алғанда, қолданбалар үшін жалынға төзімді сыртқы қабығын пайдаланады.
|
Номиналды өткізгіштің көлденең қимасының ауданы (мм²) |
Оқшаулау қалыңдығы (мм) |
Қабық қалыңдығы (мм) |
Кабельдің шамамен сыртқы диаметрі (мм) |
Ал өткізгіштің тұрақты тұрақты кедергісі (Ω/км) |
Сынақ кернеуі (кВ/5 мин) |
Ауадағы Ampacity-Al (A) |
Тікелей көмілген топырақтағы ампация-Al (A) |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |
Өткізгіш ток өткізгіш материал ретінде алюминийді пайдаланады. Эквивалентті электрлік конструкциядағы мыс өткізгішпен салыстырғанда, алюминий кабель массасын азайта алады, бұл кабельдің ұзақ жүруіне, кабель науасын жүктеуге және орнатуды өңдеуге қатысты болуы мүмкін. Өткізгіштің көлденең қимасы ток өткізу қабілетіне, кернеудің төмендеуіне, орнату шарттарына және қолданыстағы электр стандартына сәйкес таңдалуы керек.
Айқаспалы полиэтилен өткізгіштің айналасындағы бастапқы электрлік оқшаулауды қамтамасыз етеді. Кәдімгі ПВХ оқшаулауымен салыстырғанда, XLPE әдетте жоғары рұқсат етілген жұмыс температурасы мен термиялық қартаюға төзімділігі үшін таңдалады. Нақты жұмыс температурасы, қысқа тұйықталу жағдайлары және қызмет көрсету ортасы қолданыстағы өнім сипаттамасы мен орнату стандартына сәйкес болуы керек.
Белгілі өрт жағдайларына ұшыраған кезде оқшаулау мен тізбектің тұтастығын сақтауға көмектесетін слюда негізіндегі отқа төзімді қабат кабель конструкциясына енгізілген. Отқа төзімділік пен жалынға төзімділік жеке өнімділік қасиеттері болып табылады, сондықтан талап етілетін сынақ әдісі, ұзақтығы және қабылдау критерийлері жобаның спецификациясы мен қолда бар сынақ құжаттамасына сәйкес расталуы керек.
Сыртқы қабық механикалық қорғанысты қамтамасыз етеді және жалынға төзімділікке ықпал етеді. Оның сыртқы немесе траншеяны орнатуға жарамдылығы көрсетілген қабық қоспасына, ультракүлгін әсерге, ылғалға, температураға және механикалық жағдайларға байланысты. Кабель қатты қоршаған орта немесе механикалық кернеуге ұшыраған жағдайда орнатуды қорғауды қарастырған жөн.
Алюминий XLPE FR отқа төзімді төмен вольтты қуат кабелі алюминий өткізгішті XLPE оқшаулауымен, отқа төзімді қабатпен және жалынға төзімді қабықпен біріктіреді. Бұл құрылыс жобаның электрлік, жылулық және өртке төзімділік талаптарын бір материалдың қасиетіне сүйенбей, бөлек қарастыруға мүмкіндік береді.
Отқа төзімді құрылым белгіленген өртке қарсы сынақ жағдайында тізбектің үздіксіздігін қолдауға арналған. Тексерілген ұзақтық пен температура әрбір өрт сценарийі үшін жалпы жұмыс кепілдігі ретінде қарастырылмай, сәйкес сынақ есебінен алынуы керек.
Жалынға төзімділік кабель конструкциясының анықталған сынақ кезінде жалынның таралуын шектеу қабілетіне қатысты. Бұл өртке төзімділіктен ерекшеленеді, ол белгілі бір өрт жағдайында белгілі бір уақыт ішінде тізбектің тұтастығын сақтауға қатысты. Жобаны қабылдау үшін екі талапты да қолданыстағы стандарттарға және сынақ құжаттарына сәйкес тексеру керек.

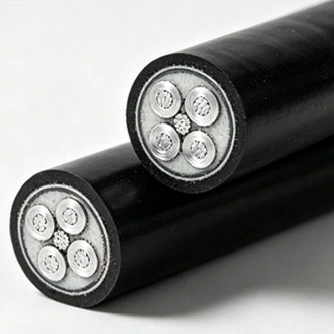

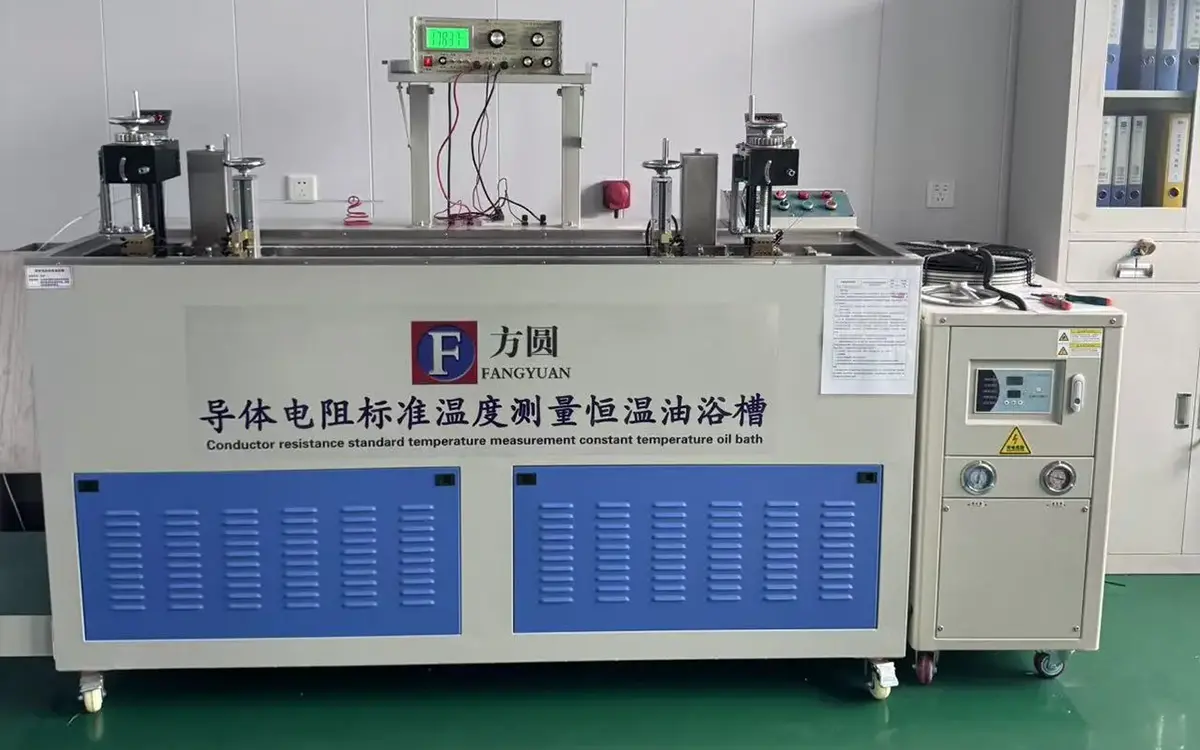

XLPE оқшаулауы өткізгішті сыртқы қорғаныс қабаттарынан бөледі және қалыпты жұмыс кезінде электрлік оқшаулауды қамтамасыз етеді. Дайын кабельді тексеру тапсырыс берілген спецификацияға және қолданылатын сынақ талаптарына сәйкес өлшемдік тексерулерді, өткізгіш кедергісін, оқшаулауға қатысты сынақтарды және кернеуге төзімділікті сынауды қамтуы мүмкін.

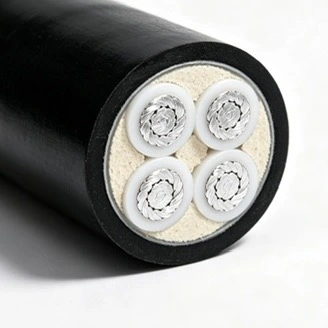

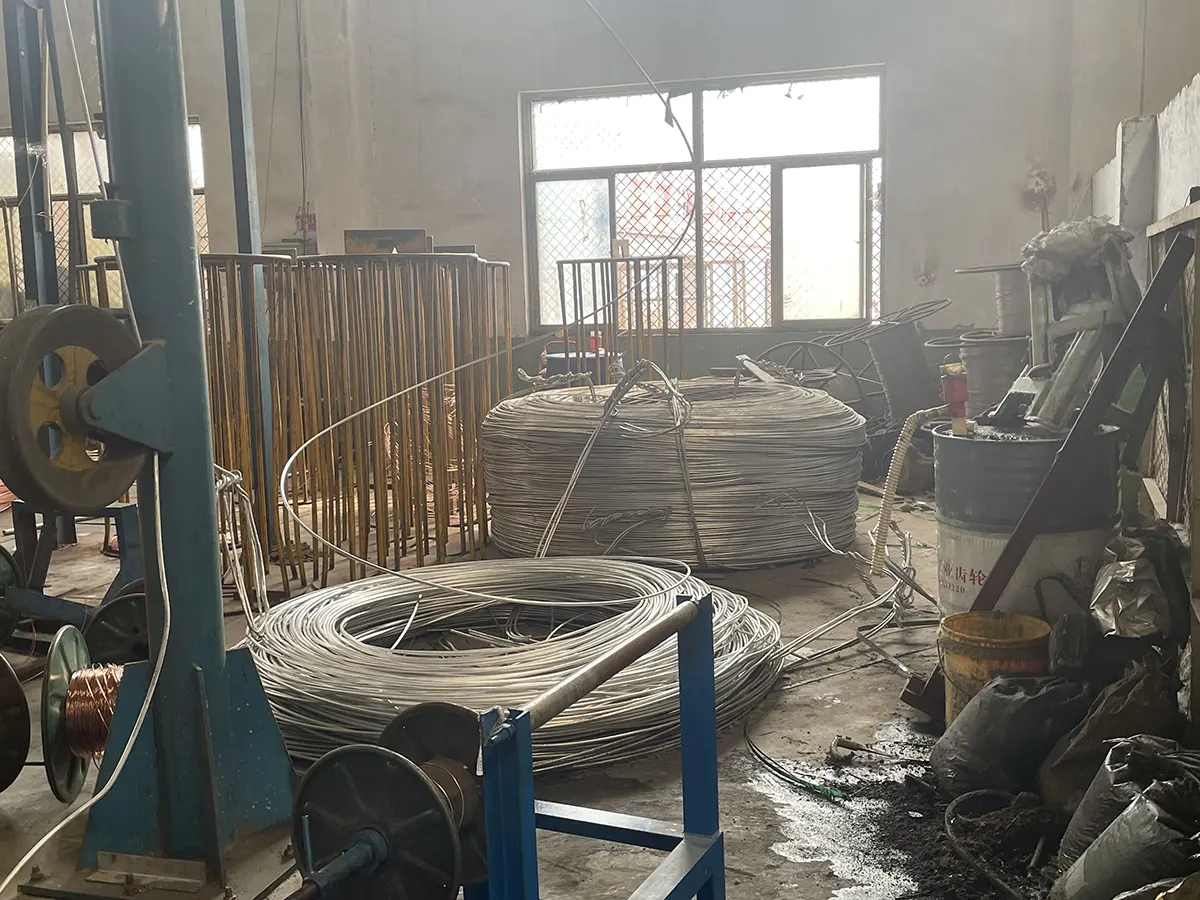

Кабельді өндіру алдында алюминий өткізгіш материалды қажетті электрлік және өлшемдік қасиеттерге тексеру керек. Өндіріс жазбалары және дайын кабельдік сынақ нәтижелері партияның қадағалануы үшін негіз береді. Жоба келісім-шартында талап етілсе, келісілген инспекция көлеміне сәйкес зауыттық тексеру немесе үшінші тарап сынамаларын алу ұйымдастырылуы мүмкін.
Кабельді таңдау кезінде жүктеме тогын, орнату әдісін, қоршаған ортаның температурасын, кабельді топтастыруды, кернеудің төмендеуін және қысқа тұйықталу жағдайларын ескеру қажет. Кестедегі күш мәндері тізімделген конфигурациялар үшін анықтамалық деректер болып табылады; соңғы өткізгіш өлшемі жоба стандартында талап етілетін есептеу әдісі мен түзету коэффициенттерін қолдану арқылы расталуы керек.
ПВХ оқшаулағышы, ПВХ қабығы немесе галогенсіз жалынға төзімді қабығы бар кабельдер үшін орнатудың қоршаған орта температурасы 0 ℃ төмен болмауы керек. Төмен температурада орнату кабельді салу және орнату процедурасы рұқсат еткенде ғана жүзеге асырылуы керек.
|
Элемент |
Бір ядролы кабель |
|
Көп ядролы кабель |
|
|
|
Бронды емес |
Бронды |
Бронды емес |
Бронды |
|
Орнату кезінде ең аз иілу радиусы |
20D |
15D |
15D |
12D |
|
Қосылу қораптары мен терминалдардың жанындағы ең аз иілу радиусы (иілуді мұқият бақылау керек, мысалы, бағыттаушы тақталарды қалыптастыру арқылы) |
15D |
12D |
12D |
10D |
Кабельді төсеу аяқталғаннан кейін 3,5 кВ сынақ кернеуінде 15 минут бойы кернеуге төзімділік сынағы жүргізіледі.
Алюминий XLPE FR отқа төзімді төмен вольтты қуат кабелін ауруханаларда, мектептерде, коммерциялық ғимараттарда, өнеркәсіптік нысандарда, муниципалды құбыр желілерінде және ұқсас жобаларда төмен вольтты өртке қарсы электр қуатын тарату үшін қарастыруға болады. Таңдау қажетті жүктемеге, кернеуге, орнату әдісіне, қоршаған орта жағдайларына және өртке қарсы талаптарға негізделуі керек.
Өртке төзімділік талаптары жоба спецификациясының бір бөлігін құрайтын ішкі кабельдік науаларға орнатылған төмен вольтты қуат тізбектері үшін қолайлы. Орнату кезінде кабельдік тіректердің аралығын, топтастыруды және жылуды бөлуді ескеру қажет.
Қабық конструкциясы және қоршаған орта жағдайлары қолайлы болған кезде кабельді сыртқы үстіңгі орнату және кабельдік траншеялар үшін пайдалануға болады. Орнату алдында ультракүлгін сәулесінің әсерін, ылғалдың, температураның өзгеруін және механикалық қорғанысты бағалау керек.
Кабель құрылысы мен жоба талаптары рұқсат етсе, жеңіл тікелей көмуді қарастыруға болады. Орнату әдісін растау алдында топырақ жағдайларын, ылғалдылықты, коррозияны, көму тереңдігін және механикалық қорғанысты бағалау керек.
Ұзақ мерзімді су асты төсеуіне тыйым салынады. Үздіксіз судың әсері, қатты химиялық ластануы, ерекше механикалық жүктемесі немесе басқа ерекше жағдайлары бар орындар үшін осы жағдайлар үшін арнайы әзірленген кабель конструкциясын таңдау керек.
Цянчэн кабельді өндіру және дайын өнімді сынау үшін өндіріс пен тексеру жазбаларын жүргізеді. Өнім конфигурациясы мен жоба талаптарына байланысты құжаттамаға өнімнің техникалық сипаттамалары, зауыттық сынақ жазбалары, кернеуге төзімділік сынағы нәтижелері, өртке қарсы өнімділік сынағы есептері және партияның бақылау мүмкіндігі туралы ақпарат болуы мүмкін.
Экспорттық жобалар үшін тұтынушылар қажетті өткізгіш өлшемін, кабель ұзындығын, орнату әдісін, өртке қарсы талаптарды және қолданыстағы стандарттарды алдын ала бере алады. Бұл ақпарат өндіру алдында сәйкес кабель құрылысы мен құжаттама пакетін анықтауға көмектеседі.
Тұтынушының зауытқа баруы, келісілген тексеру процедуралары және үшінші тараптың тәуелсіз сынамалары келісім-шартта талап етілсе, ұйымдастырылуы мүмкін. Ұзындықты кесу және бетті таңбалауды тапсырыс сипаттамасына сәйкес талқылауға болады.
A: Салыстырмалы электрлік дизайн жағдайында алюминий мыспен салыстырғанда өткізгіш массасын азайтады. Кабель салмағы мен құнының нақты айырмашылығы өткізгіш өлшеміне, кабель құрылысына, орнату әдісіне және жоба талаптарына байланысты. Өткізгіштердің өлшемдері тек салмаққа негізделмеуі керек.
Ж: Слюда қабаты өткізгіштің айналасында отқа төзімді тосқауыл ретінде әрекет етеді. Білікті өрт сынағы кезінде ол белгіленген сынақ ұзақтығына электр оқшаулауын және тізбектің тұтастығын сақтауға көмектеседі. Тексерілген өнімділік тиісті сынақ есебінен алынуы керек.
A: XLPE әдетте жоғары жұмыс температурасы мүмкіндігі мен термиялық қартаюға төзімділік қажет болған жағдайда таңдалады. Сәйкес оқшаулау жүйесі әлі де кернеу деңгейіне, қоршаған орта жағдайларына, орнату әдісіне және қолданылатын стандартқа байланысты.
A: Таңдау кезінде жүктеме тогы, орнату әдісі, қоршаған орта температурасы, топтау, кернеудің төмендеуі және қысқа тұйықталу жағдайлары ескерілуі керек. Техникалық сипаттамалар кестесінде көрсетілген күш мәндері қолданылатын жобалық есептеулермен және түзету коэффициенттерімен бірге қолданылуы керек.
A: Орнату кезінде ең аз иілу радиусы брондалмаған бір өзекті кабель үшін 20D, брондалған бір өзекті кабель үшін 15D, брондалмаған көп ядролы кабель үшін 15D және брондалған көп ядролы кабель үшін 12D. Қосылым қораптары мен терминалдардың жанында көрсетілген мәндер сәйкесінше 15D, 12D, 12D және 10D болып табылады.
Ж: Берілген орнату талаптарына сәйкес 3,5 кВ 15 минут бойы төсегеннен кейін кернеуге төзімділік сынағы жүргізілуі керек. Нақты сынақ процедурасы жобаның қолданыстағы спецификациясы мен қауіпсіздік талаптарына сәйкес болуы керек.
A: Қоршаған орта мен орнату жағдайлары қолайлы болған кезде сыртқы үстіңгі қондырғыны, кабельдік траншеяны орнатуды және жеңіл тікелей көмуді қарастыруға болады. Ұзақ уақыт бойы су астына түсуге тыйым салынады. Орнату алдында ультракүлгін әсеріне, ылғалға, топырақ жағдайларына және механикалық қорғанысқа баға беру керек.
A: Өнім конфигурациясы мен келісім-шартына байланысты қол жетімді құжаттар өнімнің техникалық сипаттамаларын, зауыттық сынақ жазбаларын, кернеуге төзімділік сынағының нәтижелерін, өртке қарсы өнімділік сынағы есептерін және партияның бақылау жазбаларын қамтуы мүмкін. Өндіріс алдында қажетті құжаттаманы растау керек.
