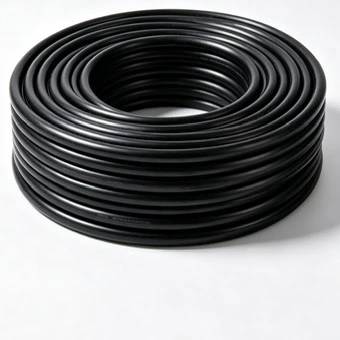

Qiancheng Copper XLPE LSZH төмен вольтты қуат кабелі түтін мен галогенсіз кабель құрылысы белгіленген ғимараттар мен инфрақұрылымдарда төмен вольтты қуатты таратуға арналған. Оны метро нысандарында, ауруханаларда, кеңсе ғимараттарында, коммуналдық туннельдерде және басқа да жабық жерлерде қолдануға болады, өткізгіш өлшемдері қажетті жүктемеге, орнату әдісіне және жобаның ерекшеліктеріне сәйкес таңдалады.
|
Номиналды өткізгіштің көлденең қимасы (мм²) |
Өткізгіш сымдардың ең аз саны |
Өткізгіштің сыртқы диаметрі (мм) |
Номиналды XLPE оқшаулау қалыңдығы (мм) |
Шамамен оқшаулаудың сыртқы диаметрі (мм) |
Макс. 20℃ мыс кезінде өткізгіш кедергісі (Ω/км) |
|
1.5 |
1 |
1,36±0,02 |
0.7 |
3.0 |
12.1 |
|
1,5 (В) |
7 |
1,56±0,02 |
0.7 |
3.2 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.7 |
3.4 |
7.41 |
|
2,5 (В) |
7 |
2,01±0,02 |
0.7 |
3.6 |
7.41 |
|
4 |
1 |
2,22±0,02 |
0.7 |
3.8 |
4.61 |
|
4 (B) |
7 |
2,52±0,02 |
0.7 |
4.1 |
4.61 |
|
6 |
1 |
2,72±0,03 |
0.7 |
4.3 |
3.08 |
|
6 (B) |
7 |
3,09±0,03 |
0.7 |
4.7 |
3.08 |
|
10 |
6 |
3,9±0,10 |
0.7 |
5.5 |
1.83 |
|
16 |
6 |
5,0±0,10 |
0.7 |
6.6 |
1.15 |
|
25 |
6 |
6,1±0,10 |
0.9 |
8.1 |
0.727 |
|
35 |
6 |
7,1±0,10 |
0.9 |
9.0 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.0 |
10.4 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.1 |
12.2 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.1 |
14.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.2 |
15.8 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.4 |
17.6 |
0.124 |
|
185 |
30 |
16,2±0,20 |
1.6 |
19.6 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
1.7 |
22.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
1.8 |
24.3 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.0 |
27.5 |
0.0470 |
Мыс XLPE LSZH төмен вольтты қуат кабелі өткізгіш пен қоршаған кабель компоненттері арасындағы электрлік бөлу үшін XLPE оқшаулауын пайдаланады. XLPE әдеттегі ПВХ оқшаулағышына қарағанда жоғары қалыпты жұмыс температурасын қамтамасыз етеді және әдетте жылу өнімділігі, оқшаулау тұрақтылығы және ұзақ мерзімді электрлік сенімділік қажет болған жағдайда таңдалады. Нақты жұмыс шектері қолданыстағы кабель стандарты мен жобаның сипаттамасына сәйкес келуі керек.
LSZH конструкциясы түтіннің пайда болуын және құрамында галоген бар жану өнімдерін бақылауды қажет ететін қондырғыларға арналған. Түтіннің тығыздығы мен галоген қышқылы газы жеке өнімділік сипаттамалары болып табылады және олар қолданыстағы сынақ стандарттары мен жоба талаптарына сәйкес тексерілуі керек. IEC 61034 түтін шығаруды өлшеуді қамтиды, ал IEC 60754-1 галоген қышқылы газының құрамын анықтау әдісін анықтайды.
Кабель төмен вольтты электр қуатын беру үшін мыс өткізгіштерді пайдаланады. Өткізгіш кедергісі кернеудің төмендеуін және жұмыс шығындарын бағалаудың маңызды параметрі болып табылады, бұл ретте өткізгіштің көлденең қимасы ток өткізу қабілетіне, орнату шарттарына, қоршаған орта температурасына, топтастыруға және кернеудің рұқсат етілген төмендеуіне сәйкес таңдалуы керек.
Техникалық кестеде қол жетімді өткізгіш өлшемдері кішігірім басқару және тармақ тізбегінің талаптарын, сондай-ақ үлкенірек төмен вольтты қуатты тарату қолданбаларын қамтиды. Соңғы таңдау тек өткізгіштің көлденең қимасын емес, қосылған жүктемені, тізбек ұзындығын, орнату әдісін, қысқа тұйықталу жағдайларын және қолданылатын жергілікті электр талаптарын ескеруі керек.

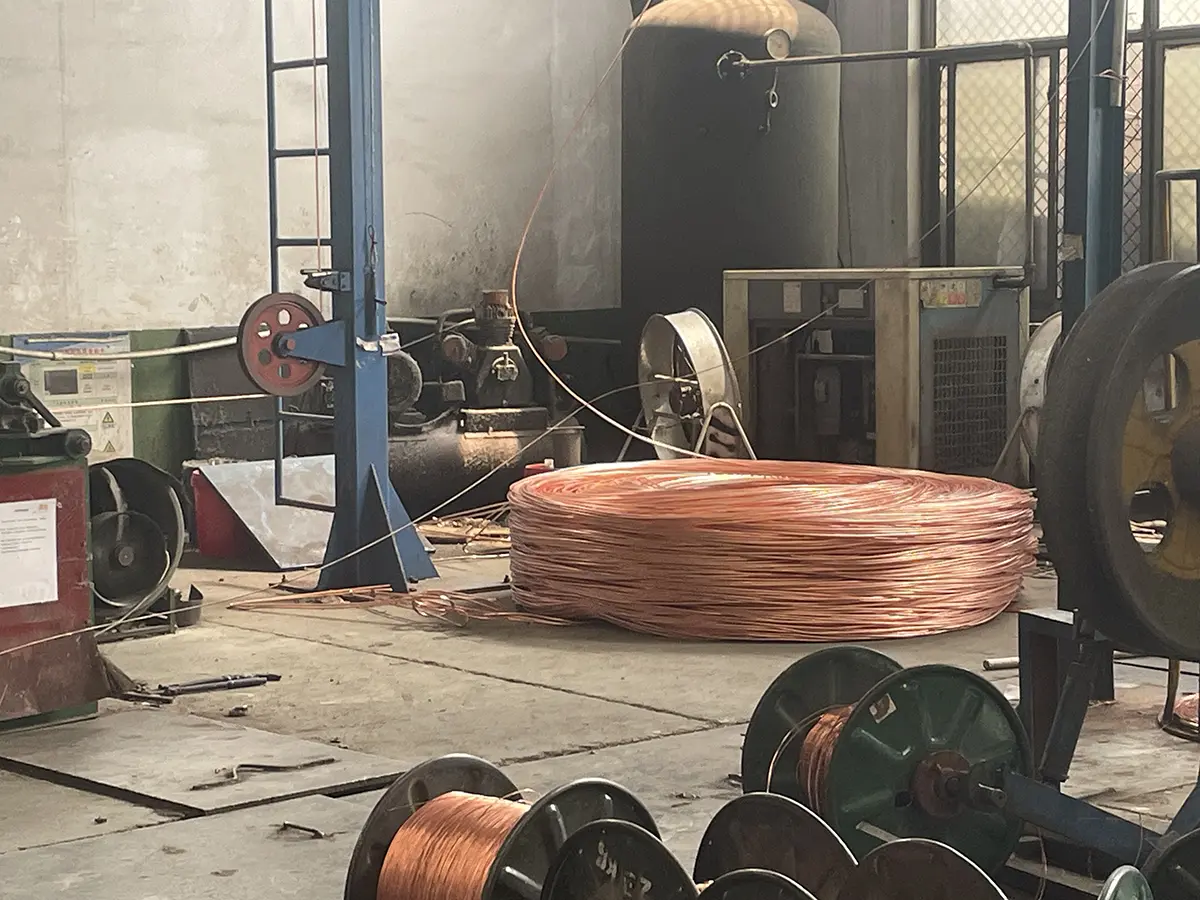

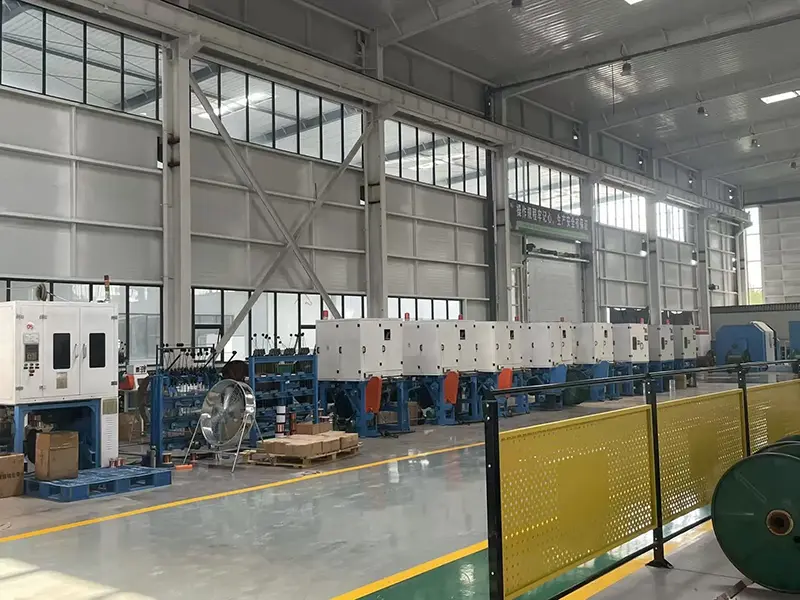

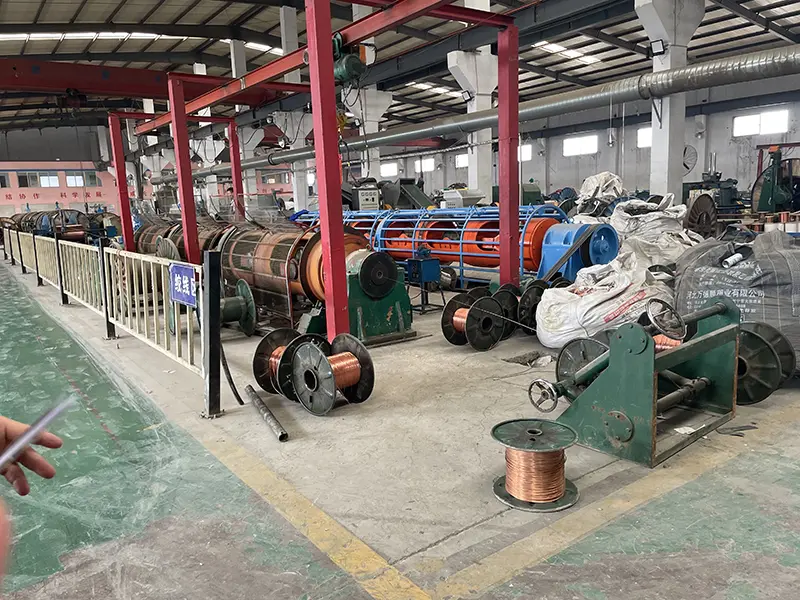

Цянчэн кабельді экструзиялау және сынау жабдығы бар өндіріс пен сапаны күнделікті бақылауға арналған жеке өндірістік нысандарын басқарады. Өндірістік жазбалар, шикізатты тексеру және электрлік немесе жанумен байланысты сынақ нәтижелері жобалық құжаттама талаптарына сәйкес жүргізілуі мүмкін. Қосымша тексеруді қажет ететін жобалар үшін жоба шарттарына сәйкес зауытқа бару және үшінші тарап үлгілерін алу ұйымдастырылуы мүмкін.
Өндіріс кезінде өткізгіш материалы, оқшаулағыш қоспасы, қабық материалы, өткізгіш өлшемдері және оқшаулау қалыңдығы қолданыстағы спецификацияға сәйкес бақыланады. Өлшемдік тексерулер мен электрлік сынақтар дайын кабельді жеткізуге жібермес бұрын практикалық бақылау нүктелерін қамтамасыз етеді.
Дайын кабельді өндіру және тексеру жазбаларымен қосу үшін пакеттік деңгейдегі құжаттаманы пайдалануға болады. Жобалық құжаттама катушка идентификациясын, сынақ есептерін немесе материал жазбаларын талап ететін жағдайда, қажетті ақпаратты жөнелтумен бірге дайындауға болады.
Сапаны бақылауға тәуелсіз талаптары бар экспорттық және инфрақұрылымдық жобалар үшін үшінші тараптың тексеруі немесе сынамаларды жөнелту алдында үйлестіруге болады. Тексеру көлемін сатып алу спецификациясына, қолданыстағы стандартқа және қабылдау талаптарына сәйкес анықтауға болады.
IEC 60332 сынағы көрсетілген болса, сәйкес кабель конструкциясы IEC 60332 сериясының қолданылатын бөлігіне сәйкес жалынның таралуы үшін бағалануы мүмкін. Нақты сынақ деңгейі жобаның спецификациясына сәйкес расталуы керек, өйткені әртүрлі кабель конструкциялары мен орнату тәртібі әртүрлі сынақ әдістерін қажет етуі мүмкін.
Төмен түтін шығару өнімділігі әсіресе түтін көрінуге, эвакуациялауға және өрт сөндіру қызметінің қолжетімділігіне әсер етуі мүмкін жабық аумақтарда маңызды. IEC 61034 белгіленген жану жағдайларында түтіннің тығыздығын өлшеуге арналған сынақ әдістерін қамтамасыз етеді, сондықтан жобалық құжаттама тек «төмен түтін» терминіне сүйенбей, қажетті сынақ әдісін және қабылдау деңгейін анықтауы керек.
Галогенсіз материалдарды көрсететін жобалар үшін кабель құрылысы мен материалды сынау талаптарын өндіру алдында растау қажет. IEC 60754-1 жану кезінде кабельдік материалдардан бөлінетін галоген қышқылы газын анықтауды қарастырады, жалынның таралуы мен түтіннің тығыздығын сынаудан бөлек тексеру нүктесін береді.
Copper XLPE LSZH төмен вольтты қуат кабелін метро станцияларындағы, теміржол-транзиттік ғимараттардағы, платформалардағы, қызмет көрсету аймақтарындағы және жобалық құжаттар төмен түтін мен галогенсіз кабель құрылысын қажет ететін басқа да жабық инфрақұрылымдардағы төмен вольтты тарату тізбектері үшін белгілеуге болады.
Қолданбаларға палаталарға, жұмыс аймақтарына, төтенше жағдайлар бөлімшелеріне, қоғамдық аумақтарға және қосалқы құрылғыларға қызмет көрсететін қуат тарату схемалары кіруі мүмкін. Кабельді таңдау ғимараттың электрлік дизайнына, өртке қарсы қауіпсіздік сипаттамаларына және орнату талаптарына сәйкес болуы керек.
Кабель кеңсе ғимараттарында, сауда орталықтарында, мектептерде, көрме нысандарында және түтін мен жану өнімдерінің талаптары электр техникалық сипаттамаларының бөлігі болып табылатын басқа да қоғамдық ғимараттарда төмен вольтты таратуға жарамды.
Типтік қолданбаларға жерасты автотұрақтары, коммуналдық туннельдер, жабдық бөлмелері және басқа да жабық қызмет көрсету инфрақұрылымы жатады. Орнату дизайны кабельді топтастыруды, жылуды бөлуді, механикалық қорғанысты және техникалық қызмет көрсетуге қол жеткізуді ескеруі керек.
Әуежайлар, теміржол құрылыстары, байланыс бөлмелері және басқа да техникалық ғимараттар таңдалған төмен вольтты тізбектер үшін LSZH кабельдік конструкцияларын көрсетуі мүмкін. Кабельдің соңғы түрі схема функциясына және жобаның өртке қарсы өнімділік талаптарына сәйкес келуі керек.
Кабельдердің өлшемдері жобалық токтан басталуы керек, содан кейін орнату әдісіне, қоршаған орта жағдайларына, өткізгіштер тобына және рұқсат етілген температураға сәйкес тексерілуі керек. Кестелік өткізгіш кедергісін кернеудің төмендеуі мен жоғалуын есептеудің бөлігі ретінде де пайдалануға болады.
Құбыр, науа немесе басқа жабық орнату үшін тапсырыс беру алдында бос орын, иілу радиусы, жылуды тарату және тарту жағдайларын ескеру қажет. Ұзақ кабельдік жұмыс кернеудің төмендеуін және орнату кернеуін қосымша тексеруді қажет етуі мүмкін.
Ішкі, жер асты және жартылай ашық қондырғылар ылғалға, механикалық қорғанысқа, температураға және химиялық әсерге әртүрлі талаптар қоюы мүмкін. Сондықтан кабель құрылысын тек кернеу мен өткізгіш өлшемі бойынша таңдамай, нақты орнату ортасымен салыстыру керек.
Инфрақұрылым және экспорттық тапсырыстар үшін сатып алу құжаттары техникалық деректер парақтарын, әдеттегі сынақ жазбаларын, тексеру есептерін, орау ақпаратын және катушка идентификациясын қамтуы мүмкін. Өндіріс алдында осы талаптарды қамтамасыз ету өндірісті және тексеруді жобаны қабылдау процесімен сәйкестендіруге көмектеседі.
Техникалық сипаттаманы қарау үшін тұтынушылар номиналды кернеуді, өткізгіш өлшемін, қажетті кабель ұзындығын, орнату әдісін, күтілетін жүктемені және жоба стандартын бере алады. Qiancheng бұл мәліметтерді сәйкес мыс XLPE LSZH төмен вольтты қуат кабелінің құрылысын растау және сәйкес техникалық құжаттаманы дайындау үшін пайдалана алады.
Жобалық тапсырыстар үшін өндіріс алдында қажетті отқа төзімді, түтін шығару және галогенсіз сынақ деңгейлерін растау пайдалы. Үшінші тараптың тексеруі немесе арнайы таңбалау және құжаттама талаптары қолданылған жағдайда, оларды техникалық келісімге және сатып алу сипаттамасына қосуға болады.
A: LSZH кабель конструкциясы көрсетілген материалдар мен сынақ талаптары орындалған кезде түтіннің түзілуін және құрамында галоген бар жану өнімдерін шектеуге арналған. Кәдімгі ПВХ кабелі құрамында галоген бар полимер жүйесін пайдаланады. Дұрыс таңдау өртке қарсы техникалық сипаттамаларға және орнатуға арналған қолданыстағы стандарттарға байланысты.
A: XLPE кәдімгі ПВХ оқшаулағышына қарағанда жоғары қалыпты жұмыс температурасы мүмкіндігімен электрлік оқшаулауды қамтамасыз етеді. Ол әдетте тұрақты оқшаулау өнімділігі мен жылу кедергісі қажет болған жағдайда қолданылады. Рұқсат етілген жұмыс температурасын кабельдің қолданыстағы спецификациясынан растау керек.
A: Негізгі факторларға жобалық ток, орнату әдісі, қоршаған орта температурасы, кабель тобы, тізбек ұзындығы, кернеудің төмендеуі және қысқа тұйықталу жағдайлары жатады. Өткізгіштің өлшемін тек ток көрсеткішінен емес, толық электрлік конструкциядан анықтау керек.
A: Жобаның спецификациясы XLPE оқшаулауы және LSZH конструкциясы бар төмен вольтты мыс кабельді қажет ететін осы қолданбалар үшін қарастырылуы мүмкін. Қажетті жалын, түтін және галогенсіз сынақ деңгейлері тапсырыс беру алдында жобаның қолданыстағы стандартына сәйкес расталуы керек.
A: Тапсырыс талаптарына байланысты құжаттама техникалық сипаттамалар, тексеру немесе сынақ жазбалары, катушка идентификациясы, орау ақпараты және басқа келісілген сапа құжаттарын қамтуы мүмкін. Үшінші тараптың тексеруі жоба талап еткенде үйлестірілуі мүмкін.
A: Иә. Зауытқа бару және үшінші тарап сынамаларын алу немесе тексеру тапсырыс пен тексеру жоспарына сәйкес үйлестірілуі мүмкін. Қажетті өндіріс жазбалары, үлгілер және сынақ элементтері қолжетімді болуы үшін инспекция көлемі алдын ала келісілуі керек.
A: Пайдалы ақпарат өткізгіш өлшемін, өзектер санын, қажетті кабель ұзындығын, кернеу деңгейін, орнату әдісін, тағайындауды, қолданылатын стандартты және жалын, түтін немесе галогенсіз кез келген арнайы талаптарды қамтиды. Егер түпкілікті спецификация әлі бекітілмеген болса, жобаның қосымшасы және электр жүктемесі бастапқы техникалық шолу үшін берілуі мүмкін.
