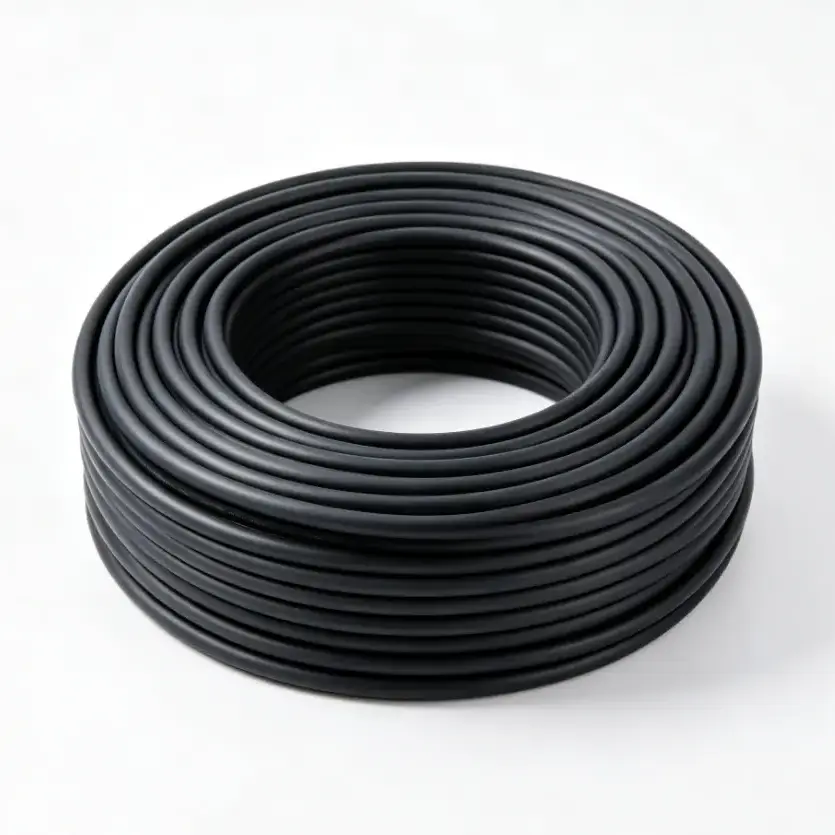

Жоғары температураны басқару кабелі

Негізгі үлгілер: KGG, KFF және т.б. Оқшаулағыш материал: силикон резеңке немесе фторопласт.

Жоғары температураны басқару кабелі – жоғары температурадағы жұмыс орталарында бақылау және бақылау сигналдарын беруге арналған арнайы мақсаттағы кабель. Ол өткізгіш ретінде силикон резеңке немесе фторопластикалық оқшаулау және қосымша экрандау және қорғаныс қабық құрылымдары бар жоғары таза оттегісіз мысты пайдаланады. Көп тізбекті өткізгіш жабдықтың сымдарына икемділік береді, бұл ретте оқшаулағыш және қабық материалдары жұмыс температурасына және қоршаған орта жағдайларына сәйкес таңдалуы мүмкін.

Бұл конструкция температураға төзімділік кабельді таңдаудың маңызды бөлігі болып табылатын қолданбаларға арналған. Типтік қолданбаларға металлургия, термиялық өңдеу, өнеркәсіптік пештер, термиялық өңдеу жабдықтары және басқа да өнеркәсіптік басқару жүйелері жатады. Кабельдің нақты сипаттамасы үздіксіз температураға, ең жоғары температураға, электрлік талаптарға, орнату жағдайларына және май, ылғал немесе коррозиялық ортаның әсеріне сәйкес таңдалуы керек.

Өнім спецификациясының өлшемдері және техникалық параметрлер кестесі

Материал және құрылыс

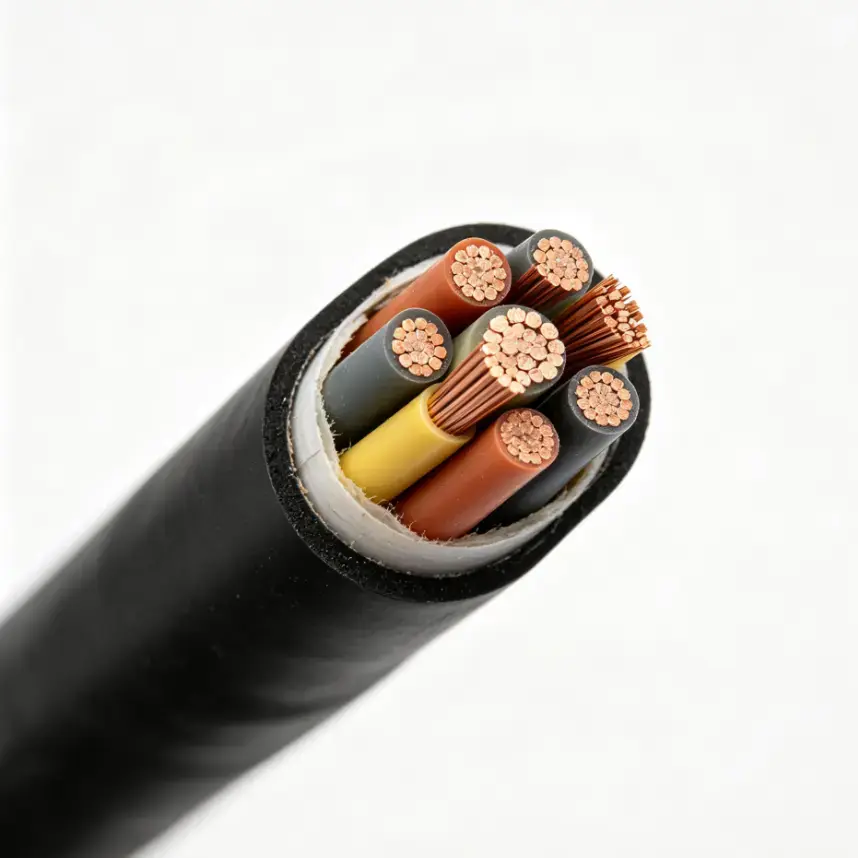

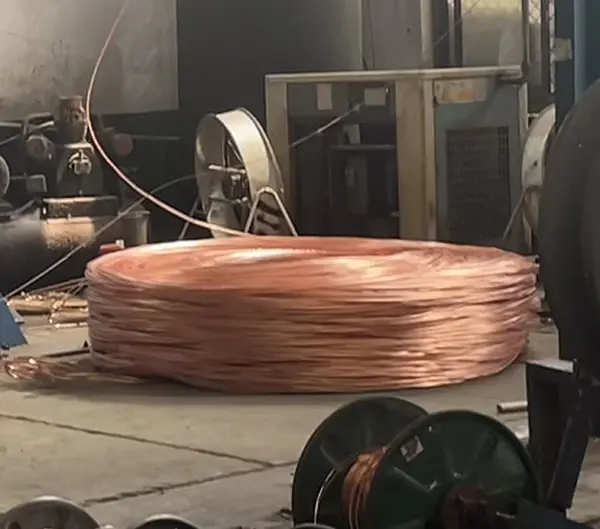

1. Тазалығы жоғары оттегісіз мыс өткізгіш

Өткізгіш көп тізбекті икемді конструкцияда жоғары таза оттегісіз мыстан жасалған. Қатты қатты өткізгішпен салыстырғанда, бұрандалы құрылым жабдықты және басқару шкафтарын айналдыруға ыңғайлы. Қол жетімді өткізгіштің көлденең қимасы тізімделген сипаттамалар ауқымына сәйкес 0,5 мм² - 10 мм² құрайды.

2. Силиконды резеңке немесе фторопластикалық оқшаулау

Силикон резеңке және фторопластик әртүрлі жұмыс жағдайлары үшін температураға төзімді оқшаулау опцияларын қамтамасыз етеді. Материалды таңдау тек температураны емес, үздіксіз жұмыс температурасын, қысқа мерзімді температура әсерін, механикалық талаптарды және қоршаған ортаны ескеруі керек.

3. Басқару тізбектері үшін қосымша экрандау

Кабель экрандау қажет болған кезде мыс сымды өрумен немесе мыс таспамен ораумен жабдықталуы мүмкін. Көрсетілген экрандау қамту деңгейі ≥80% құрайды. Қорғау әсіресе басқару немесе бақылау схемалары электр кедергілерін тудыруы мүмкін жабдыққа жақын орнатылған жағдайда маңызды.

4. Қабық материалының бірнеше нұсқалары

Сыртқы қаптамада жоғары температураға төзімді төмен түтін, галогенсіз жалынға төзімді ПВХ, силикон резеңке, фторопластикалық немесе нитрилді қабық қоспасын қолдануға болады. Қолда бар конструкция температураға төзімділік пен майға, қышқылға, сілтіге және басқа өндірістік жағдайларға төзімділіктің әртүрлі комбинацияларын қамтамасыз етеді.

Өнімділік және қолдануды қарастыру

Басқару кабелінің жұмыс температурасы өткізгіш, оқшаулау, қабық және орнату жағдайларын қамтитын толық кабель құрылысымен анықталады. Осы себепті спецификацияны таңдамас бұрын температура дәрежесі, қоршаған ортаға әсер ету және электр талаптары бірге расталуы керек.

1. Температураның ұзақ және қысқа мерзімді талаптары

Қол жетімді ұзақ мерзімді жұмыс температурасы 90 ℃, 180 ℃ және 200 ℃ болып табылады. Таңдалған құрылысқа байланысты қысқа мерзімді ең жоғары температура 250 ℃ - 280 ℃ дейін жетуі мүмкін. Силиконды резеңке және FEP фторопластикалық нұсқалары -60℃ дейін температураға төтеп бере алады. Таңдалған сорт жабдықтың нақты температуралық профиліне сәйкес келуі керек.

2. Басқару және бақылау тізбектерінің электрлік көрсеткіштері

Оттегісіз мыс өткізгіш бақылау және бақылау сигналдары үшін қажетті электрлік жолды қамтамасыз етеді, ал оқшаулау кедергісі мен төзімділік кернеуі өлшенетін электрлік өнімділік көрсеткіштерін береді. Электромагниттік кедергі алаңдаушылық тудыратын жағдайда, мыс тоқыма немесе мыс таспадан қорғауды көрсетуге болады.

3. Өндірістік еңбек жағдайларына төзімділік

Жоғары температура аймақтарында май, ылғал, шаң, қышқыл немесе сілтілі заттар да болуы мүмкін. Сондықтан қаптаманы қоршаған ортаға сәйкес таңдау керек. Силиконды резеңке, фторопластикалық және нитрилді қабық опциялары температура мен қоршаған ортаға әсер етудің әртүрлі комбинациялары үшін қарастырылуы мүмкін.

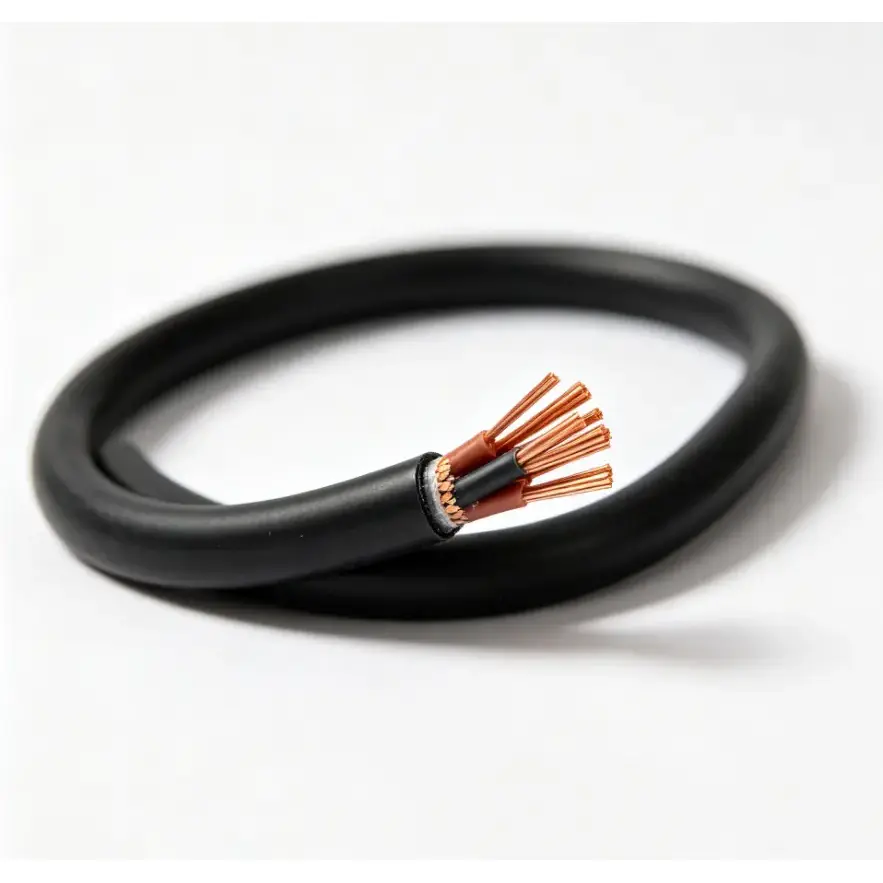

4. Жабдықтың айналасында икемді орнату

Көп тізбекті өткізгіш конструкциясы өнеркәсіптік машиналар, басқару шкафтары және жылу жабдықтары айналасында икемді бағыттауды қолдайды. Өзек саны, өткізгіштің көлденең қимасы және жалпы кабель құрылысы қол жетімді орнату кеңістігі мен схема талаптарына сәйкес келуі керек.

Типтік өнеркәсіптік қолданбалар

Бұл кабель жоғары температура кабель таңдауына әсер ететін өндірістік орталарда басқару, бақылау және сигналдық тізбектер үшін пайдаланылады. Типтік қолданбаларға мыналар жатады:

●Металлургия және металл өңдеу жабдықтары

●Термоөңдеу желілері және термиялық өңдеу жабдықтары

●Өнеркәсіптік пештер мен жылыту жүйелері

●Жоғары температурадағы өндіріс машиналары

●Өндірістік басқару шкафтары мен жабдықты қосу

●Температураны бақылау және басқару схемалары

●Мұнай, ылғал, шаң немесе коррозиялық өнеркәсіптік орталардың әсеріне ұшыраған жабдық

Сапаны бақылау және техникалық тексеру

Өнеркәсіптік кабельді сатып алу үшін өнімді тексеру өлшенетін құрылыс пен электрлік параметрлерге назар аударуы керек. Негізгі элементтерге өткізгіш материалы, өткізгіштің көлденең қимасы, өзек саны, оқшаулағыш материал, қабық конструкциясы, номиналды кернеу, оқшаулау кедергісі, өткізгіш кедергісі және төзімді кернеу кіреді.

Өндірістік инспекцияға өлшемді тексерулер, өткізгіштердің кедергісін сынау, оқшаулау кедергісін сынау және қолданыстағы өнімнің спецификациясына сәйкес қуат-жиілік кернеуіне төзімділік сынағы кіруі мүмкін. Инженерлік және экспорттық тапсырыстар үшін техникалық құжаттама мен сынақ жазбалары талап етілетін спецификация мен жоба шарттарына сәйкес расталуы мүмкін.

Тапсырыс беру алдында нені растау керек?

Жоғары температураны басқару кабелінің спецификациясы үшін баға белгілеу немесе өндіру алдында келесі ақпаратты растау керек:

●Үздіксіз жұмыс температурасы және мүмкін болатын қысқа мерзімді ең жоғары температура

●Өткізгіштің қажетті көлденең қимасы және өзектер саны

●Номиналды кернеу мен электрлік өнімділікке қойылатын талаптар

●Мыс өру немесе мыс таспаны экрандау қажет пе

●Қажетті қабық материалы және қоршаған ортаға төзімділік

●Мұнай, қышқыл, сілті, ылғал, шаң немесе коррозиялық ортаның әсері

●Талап етілетін отқа төзімді немесе отқа төзімді өнімділік

●Кабель ұзындығы, орау және техникалық құжаттамаға қойылатын талаптар

Жиі қойылатын сұрақтар

1. Бұл жоғары температураны басқару кабелі үздіксіз қандай температураға төтеп бере алады?

Ұзақ мерзімді жұмыс температурасының қол жетімді бағалары 90℃, 180℃ және 200℃ қамтиды. Таңдалған құрылысқа байланысты қысқа мерзімді ең жоғары температура 250 ℃ - 280 ℃ дейін жетуі мүмкін. Силиконды резеңке және FEP фторопластикалық нұсқалары -60℃ дейін төмен температураға төтеп бере алады.

2. Қандай өткізгіш материал қолданылады?

Өткізгіш көп тізбекті икемді құрылыста жоғары таза оттегісіз мысты пайдаланады. Қол жетімді өткізгіштің көлденең қимасы аталған техникалық сипаттамаға сәйкес 0,5 мм² - 10 мм² құрайды.

3. Қорғауды қосуға болады ма?

Иә. Қосымша экрандауға ≥80% экрандаумен қамту деңгейі көрсетілген мыс сымды өру немесе мыс таспаны орау кіреді. Қорғау құрылымын басқару жүйесі мен электромагниттік ортаға сәйкес таңдауға болады.

4. Кабель өзектерін, көлденең қимасын, экрандауын және жалынға төзімді сорттарын теңшей аласыз ба?

Иә. Көрсетілген конструкция 2-ден 61-ге дейінгі өзектерге және 0,5мм²-ден 10мм²-ге дейінгі өткізгіштердің көлденең қималарына қолдау көрсетеді. Қолданбаға және техникалық сипаттамаға сәйкес экрандау, қабық материалы, отқа төзімді немесе отқа төзімді талаптар мен кабель ұзындығын растауға болады.

5. Кабель майдың, қышқылдың және сілтінің әсеріне жарамды ма?

Қол жетімді қабық опцияларына силикон резеңке, фторопластикалық, нитрил қабық қоспасы және жоғары температураға төзімді ПВХ кіреді. Мұнай, қышқыл, сілті, ылғал немесе коррозиялық орта бар жерлерде қаптама материалы нақты жұмыс ортасына сәйкес таңдалуы керек.

6. Жаппай сыртқы сауда тапсырысы үшін қандай ақпарат қажет?

Өткізгіштің қажетті көлденең қимасын, өзек мөлшерін, жұмыс температурасын, номиналды кернеуді, экрандау талаптарын, қабық материалын, кабель ұзындығын, қолдану ортасын және қолданыстағы техникалық стандарттарды көрсетіңіз. Бұл егжей-тегжейлер кабель құрылысы мен өндірістік сипаттаманы баға ұсынысы алдында растауға мүмкіндік береді.
