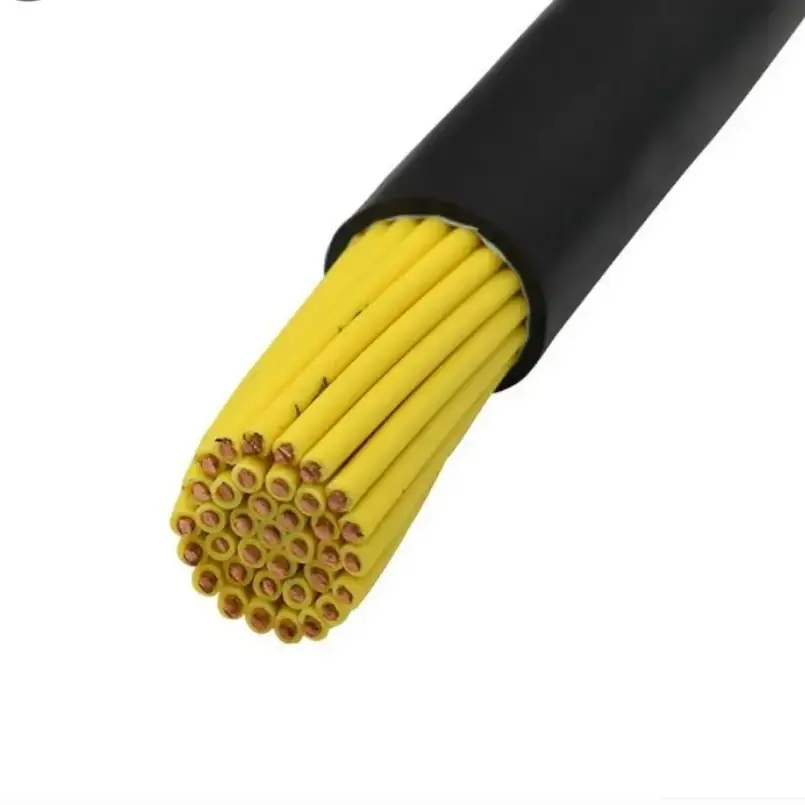

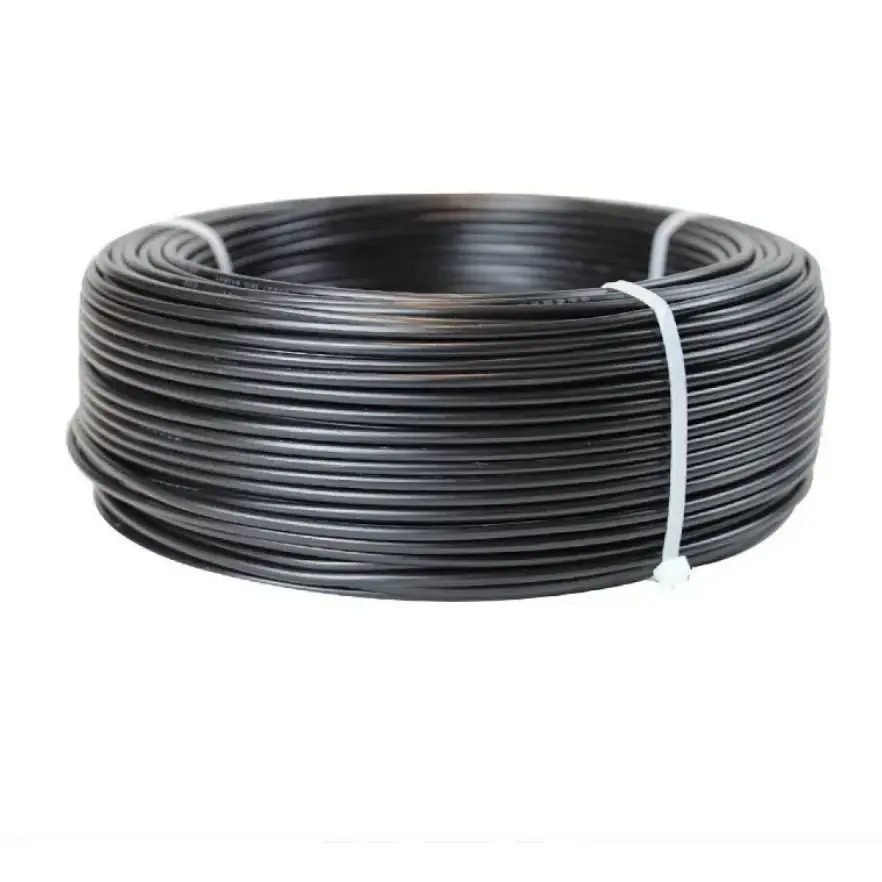

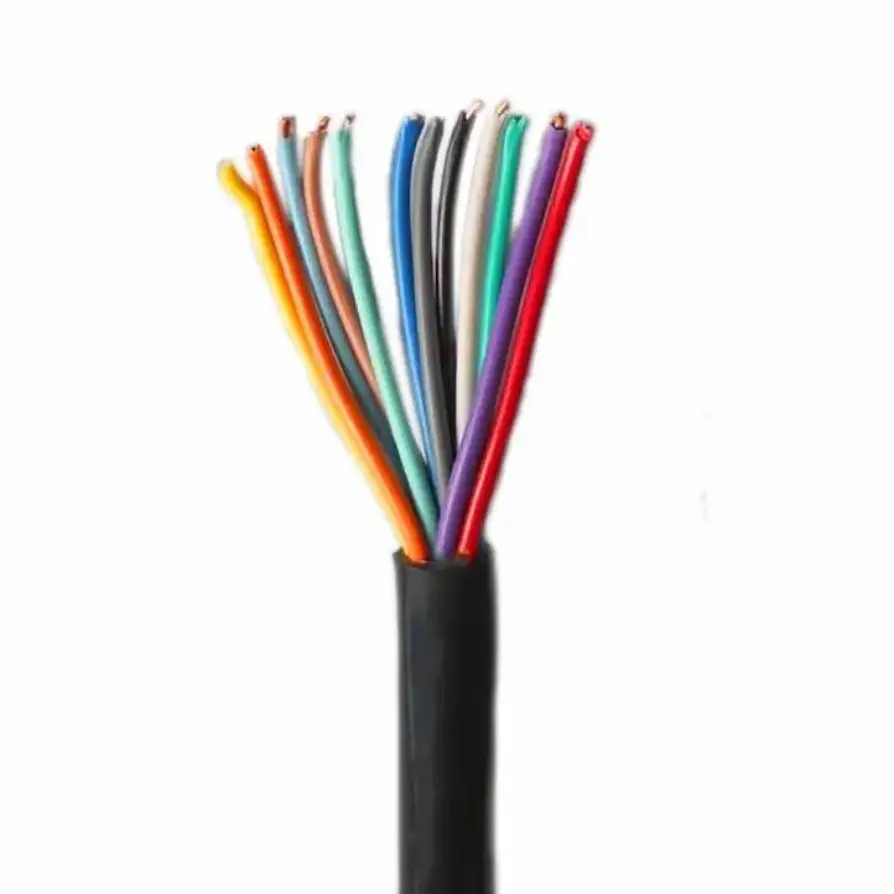

Мыс ПВХ жалынға төзімді икемді басқару кабелі

Өнім үлгілері: N-KVVR(NH-KVVR), N-KVVRP(NH-KVVRP).

Мыс ПВХ жалынға төзімді икемді басқару кабелі басқару және сигнал сымдары үшін икемді шешімді қамтамасыз ету үшін ПВХ оқшаулағышымен және сыртқы қабықпен жіпті мыс өткізгіштерді біріктіреді. Оның отқа төзімді кабель конструкциясы жалынның таралуын шектеуге арналған, ал икемді өткізгіш құрылымы кабельді басқару шкафтары, жабдық терминалдары және ықшам сымдық кеңістіктер айналасында оңай бағыттауға мүмкіндік береді.

Бұл кабель әдетте өртке қарсы басқару схемаларына, өнеркәсіптік автоматикаға, энергетикалық жабдыққа, механикалық және электрлік жүйелерге және металлургиялық машиналарға арналған. Тиісті спецификация қажетті өзек конфигурациясына, өткізгіш өлшеміне, орнату шарттарына және қолданба үшін анықталған отқа төзімді талаптарға байланысты.

Өнім спецификациясының өлшемдері және техникалық параметрлер кестесі

Құрылысы және отқа төзімділігі

Көп тізбекті иілгіш мыс өткізгіш

Кабель тұтас өткізгіштен гөрі көп тізбекті мыс өткізгіш конструкциясын пайдаланады. Кіші жеке өткізгіш жіптері үлкен икемділікті қамтамасыз етеді, бұл басқару кабельдерін шкафтар, құбырлар, жабдық қоршаулары және орнату кеңістігі шектеулі басқа орындар арқылы өткізу кезінде пайдалы.

ПВХ оқшаулау және қабық

ПВХ оқшаулау және сыртқы қорғаныс қабаты үшін қолданылады. Оқшаулау қалыңдығы техникалық кестеде көрсетілген сәйкес мәндермен өткізгіштің номиналды қимасына сәйкес өзгереді. Таңдалған оқшаулау құрылымы қалыпты қызмет көрсету кезінде басқару және бақылау тізбектері үшін электрлік бөлуді және қорғауды қамтамасыз етеді.

Жалынға төзімді кабель құрылысы

Жалынға төзімді ПВХ материалы тұтану көзіне ұшыраған кезде кабель бойымен жалынның таралуын азайтуға арналған. Жалынға төзімділік өнімділігі отқа төзімділік өнімділігімен бірдей емес, қолданыстағы кабель спецификациясы мен сынақ талаптарына сәйкес бағалануы керек.

Неліктен басқару сымдарында икемді құрылыс маңызды?

Мыс ПВХ жалынға төзімді икемді басқару кабелі көп тізбекті өткізгіш құрылымын ПВХ оқшаулауымен және қабығымен біріктіреді, бұл оны бағыттаудың икемділігі маңызды болған кезде басқару сымдарына қолайлы етеді. Құрылыс икемділігі төмен кабель конструкцияларымен салыстырғанда басқару шкафтарының ішінде және жабдық құрамдас бөліктерінің айналасында кабельді орналастыруды жеңілдетеді.

Бірнеше басқару схемаларын қамтитын жобалар үшін қол жетімді негізгі конфигурациялар кабельді сигналдар санына немесе қажетті басқару функцияларына сәйкес таңдауға мүмкіндік береді. Өткізгіштің көлденең қимасын тек өзек санына емес, тізбектің электрлік талаптары негізінде анықтау керек.

Өрт қауіпсіздігі талаптары бар қондырғылар үшін жалынға төзімділік сипаттамасын орнату ортасымен, кабельді топтастырумен, бағыттау әдісімен және қолданыстағы жоба стандартымен бірге қарастыруға болады. Бұл факторларды соңғы спецификацияны таңдау алдында растау керек.

Қолдану сценарийлері

Өрттен қорғау жүйелері

Өртке қарсы басқару шкафтарында, өртке қарсы дабыл жабдығында және түтін шығаратын жабдық сияқты тиісті механикалық жүйелерде басқару және сигналдық тізбектер үшін қолданылады.

Қуат және энергетикалық жабдық

Басқару шкафтары, генераторға қатысты басқару схемалары, қуат тарату бөлмесінің жабдықтары және икемді сымдар қажет болған басқа төмен вольтты басқару қолданбалары үшін қолайлы.

Металлургиялық және өнеркәсіптік өндіріс

Өндірістік орталарда өндірістік желілерді, жабдықты басқару шкафтарын және сигналдық тізбектерді автоматты басқару жүйелерінде қолдануға болады. Таңдау кезінде қоршаған ортаның температурасы мен мұнайдың, ылғалдың немесе химиялық заттардың әсерін ескеру қажет.

Құрылыстың механикалық және электрлік жүйелері

Орталық ауаны баптау жабдығына, құрылыстың механикалық және электрлік жүйелеріне, жер асты жабдықтары бөлмелеріне және басқа да құрылыс-сервистік қондырғыларға арналған басқару сымдарына қолданылады.

Жалпы өнеркәсіптік автоматтандыру

Басқару шкафтарында, автоматтандырылған өндірістік жабдықта, механикалық жабдықта және бірнеше басқару немесе бақылау сигналдарын шектеулі орнату кеңістіктері арқылы бағыттау қажет басқа өнеркәсіптік жүйелерде қолданылады.

Сапа мен спецификацияны тексеру

Басқару кабелі үшін сапаны тексеру өлшенетін құрылыс пен электрлік параметрлерге назар аударуы керек. Өндіріс пен жөнелтуге дейін өткізгіштің көлденең қимасы, бір сымның максималды диаметрі, ПВХ оқшаулау қалыңдығы және тұрақты ток өткізгішінің кедергісі келісілген сипаттамаларға сәйкес тексерілуі мүмкін.

Көлемді инженерлік тапсырыстар үшін үлгіні, өзек санын, өткізгіштің көлденең қимасын, кабель ұзындығын және қолданылатын отқа төзімді талаптарды алдын ала растау керек. Техникалық құжаттама мен тексеру жазбалары жоба талап еткен жағдайда тапсырыс берілген спецификациямен сәйкестендірілуі мүмкін.

Техникалық сипаттаманы таңдау жөніндегі нұсқаулық

Автоматты басқару жобасы үшін кабельді таңдаған кезде бірнеше параметрлерді бірге ескеру қажет:

1. Өткізгіштің көлденең қимасы: электр жүктемесі мен басқару тізбегінің талаптарына сәйкес таңдаңыз.

2. Негізгі саны: жоба дизайны талап ететін жерлерде қосымша ядроларды қарастыра отырып, қажетті басқару және бақылау функцияларымен ядролар санын сәйкестендіріңіз.

3. Орнату әдісі: Кабель басқару шкафының ішінде, құбыр арқылы, кабельдік науада немесе тікелей жабдыққа жіберілетінін растаңыз.

4. Жалынға төзімділікке қойылатын талаптар: талап етілетін жалынға төзімділік класын немесе жоба үшін қолданылатын сынақ стандартын растаңыз.

5. Қоршаған орта жағдайлары: Қоршаған ортаның температурасын, ылғалдылығын, майын, химиялық заттарды, механикалық қозғалысты және қол жетімді иілу кеңістігін ескеріңіз.

6. Жеткізу талаптары: Кабель ұзындығын, қаптаманы, таңбалауды, құжаттаманы және жаппай өндіру алдында кез келген тексеру талаптарын растаңыз.

Жиі қойылатын сұрақтар

1. Бұл мыс ПВХ жалынға төзімді икемді басқару кабелінің отқа төзімділігі бар ма?

Иә. Кабель жалынның таралуын шектеуге көмектесетін жалынға төзімді ПВХ оқшаулағышын және қабық материалдарын пайдаланады. Дәл отқа төзімді өнімділік көрсетілген кабель құрылысына және қолданылатын сынақ талаптарына сәйкес расталуы керек.

2. Кабель неліктен тар басқару шкафтарында сымдарды тартуға жарамды?

Көп тізбекті өткізгіш құрылымы бірдей номиналды көлденең қиманың тұтас өткізгішіне қарағанда үлкен икемділікті қамтамасыз етеді. Бұл қол жетімді орнату кеңістігі шектеулі жерлерде маршруттауды және тоқтатуды жеңілдетеді.

3. Қандай қималар мен өзек шамалары бар?

Көрсетілген қималар 0,5 мм², 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4 мм² және 6 мм². Ұсынылатын негізгі мөлшерлерге 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 және 61 өзектер кіреді. Жеке негізгі мөлшерлерді жоба талаптарына сәйкес талқылауға болады.

4. Кабельді арнайы өзек санына немесе ұзындығына теңшеуге бола ма?

Иә. Арнайы өзек саны мен кабель ұзындығын жобаның спецификациясына сәйкес талқылауға болады. Өндіріс алдында өткізгіштің көлденең қимасы, орнату шарттары, отқа төзімді талаптар және қажетті құжаттама расталуы керек.

5. Кабельдің бұл түрі қай жерде жиі қолданылады?

Типтік қолданбаларға өртке қарсы басқару шкафтары, энергетикалық және энергетикалық жабдықтар, металлургиялық өндірістік желілер, құрылыс механикалық және электр жүйелері, автоматтандырылған өндірістік жабдықтар және өнеркәсіптік басқару шкафтары жатады.

6. Баға ұсынысы үшін қандай ақпарат қажет?

Қажетті үлгіні, өткізгіштің көлденең қимасын, өзек санын, кабель ұзындығын, орнату ортасын және қолданылатын отқа төзімді талаптарды көрсетіңіз. Жоба сызбалары немесе техникалық спецификациялар бар болған кезде ұсынылуы мүмкін, осылайша кабель құрылысын баға белгілеу және өндіру алдында тексеруге болады.
