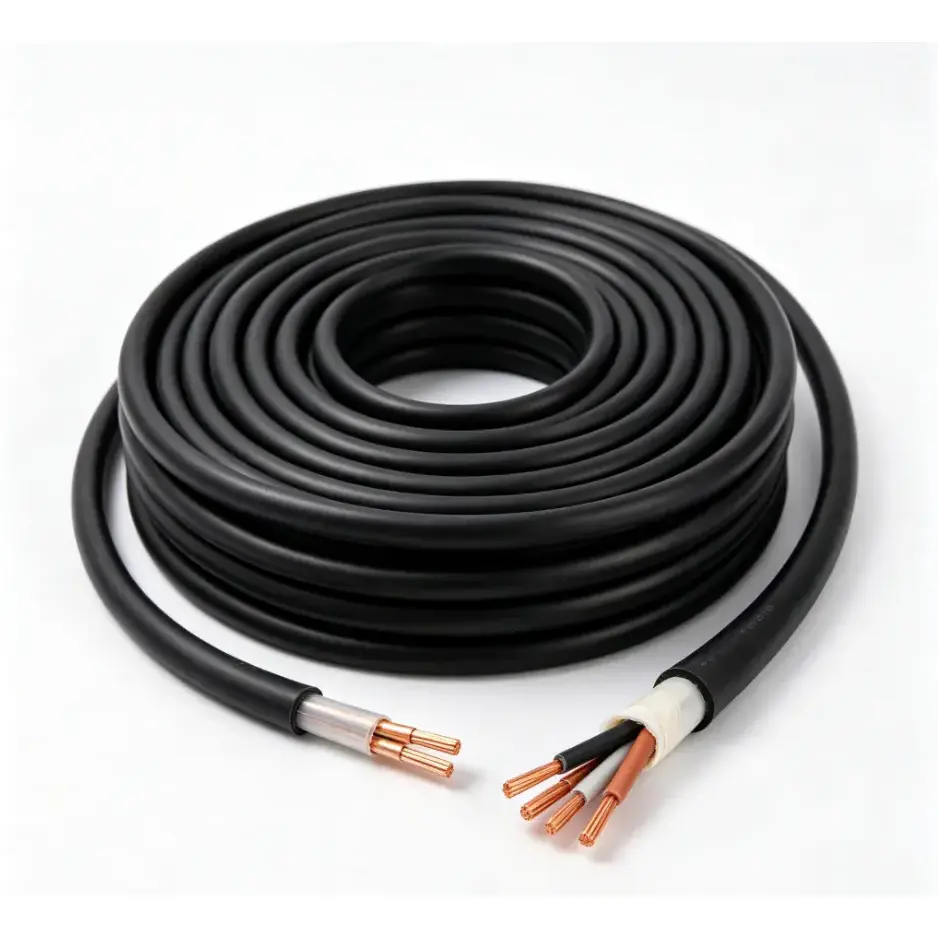

Мыс ПВХ отқа төзімді икемді басқару кабелі

Өнім үлгілері: N(NH)-KVVR, N(NH)-KVVRP және т.б.

Мыс ПВХ отқа төзімді икемді басқару кабелі икемді орнату және отқа төзімділік талаптарын бірге қарастыру қажет басқару және сигналдық тізбектерге арналған. Ол 5-сыныптағы икемді мыс өткізгіштерді, слюда таспасының отқа төзімді қабатын және экструдталған ПВХ оқшаулауын және қабығын пайдаланады. Бұл конструкция қолданыстағы кабель конфигурациясы мен сынақ талаптарына байланысты өрт жағдайында белгілі бір кезең ішінде тізбектің тұтастығын сақтауға көмектесуге арналған.

Иілгіш өткізгіш құрылымы кабельді басқару шкафтарына, өртке қарсы жүйелерге, механикалық және электр жабдықтарына және өнеркәсіптік автоматты басқару схемаларына жарамды етеді, мұнда қайталанатын иілу немесе шектелген сым кеңістіктері орнатуды талап етеді. Кабельді таңдау өткізгіштің көлденең қимасына, өзек санына, орнату әдісіне, өртке қарсы талаптарға және қосылған жабдықтың электрлік сипаттамаларына негізделуі керек.

Өнім спецификациясының өлшемдері және техникалық параметрлер кестесі

Құрылыс және өнімділік

Кабель конструкциясы слюда таспасының отқа төзімді қабаты мен ПВХ оқшаулағышы мен қабығы бар икемді мыс өткізгішті біріктіреді. Әрбір бөліктің жалпы кабель құрылымында белгілі бір функциясы бар, сондықтан қажетті спецификация басқару тізбегіне, орнату ортасына және қолданылатын өртке төзімділік талаптарына сәйкес таңдалуы керек.

5 класты икемді мыс өткізгіш

Көп тізбекті өткізгіш конструкциясы бірдей номиналды көлденең қиманың тұтас өткізгішіне қарағанда үлкен икемділікті қамтамасыз етеді. Бұл кабель шектеулі кеңістіктерден немесе жабдық құрамдас бөліктерінің айналасынан өтуі қажет шкаф сымдары, жабдық қосылымдары және қондырғылар үшін пайдалы.

Отқа төзімді слюдалы лента қабаты

Слюда лентасы өткізгіштің айналасындағы отқа төзімді қабат ретінде біріктірілген. Отқа төзімді кабель конструкциясында бұл қабат кабельге жоғары температура немесе жарамды сынақ шарттарымен анықталған ұзақтықта жалын әсер еткенде өткізгіш жолды қорғауға көмектесуге арналған.

ПВХ оқшаулау және қабық

Экструдталған ПВХ оқшаулағышы өткізгіш пен қоршаған кабель компоненттері арасындағы электрлік ажыратуды қамтамасыз етеді, ал сыртқы қабық қосымша механикалық және қоршаған ортаны қорғауды қамтамасыз етеді. Оқшаулау қалыңдығы жоғарыдағы сипаттамалар кестесінде көрсетілгендей номиналды көлденең қимаға байланысты өзгереді.

Қайда қолданылады

Мыс ПВХ отқа төзімді икемді басқару кабелі белгіленген өрт жағдайларында тізбектің үздіксіздігі дизайнның маңызды мәселесі болып табылатын басқару және сигнал сымдарына арналған. Әдеттегі қолданбаларға өртке қарсы шкафтар, ғимараттың өртке қарсы жүйелері, механикалық және электр жабдықтары, қуатпен байланысты басқару жүйелері және өнеркәсіптік автоматика қондырғылары жатады.

Шектеулі басқару шкафтарында немесе жабдық қоршауларында икемді өткізгіш конструкциясы аз икемді кабель конструкцияларымен салыстырғанда бағыттауды жеңілдетеді. Өнеркәсіптік қондырғылар үшін соңғы таңдау сонымен қатар қоршаған ортаның температурасын, кабельдік науаның немесе құбырдың орналасуын, иілу талаптарын, ылғал, май немесе басқа қоршаған ортаға әсер етуді және қосылған басқару тізбегінің электр жүктемесін ескеруі керек.

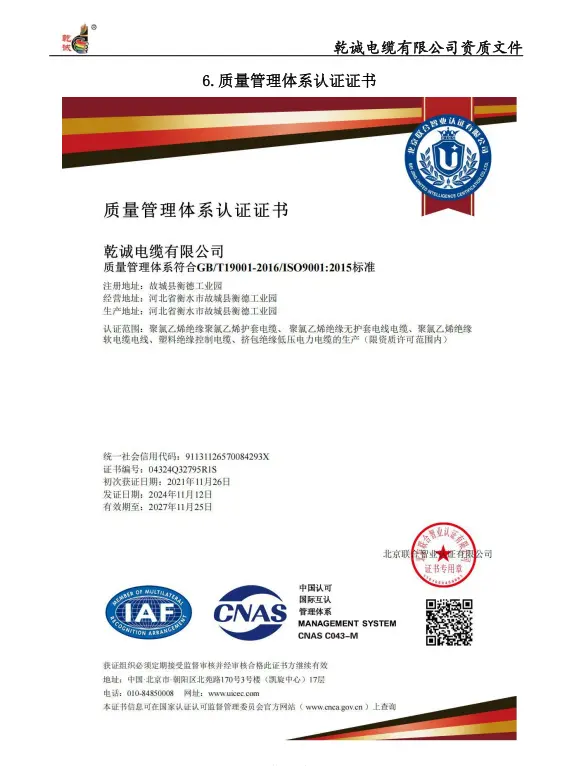

Сапа мен спецификацияны тексеру

Кабельдің бұл түрі үшін сапаны бағалау тек сыртқы түріне емес, өлшенетін құрылыс пен электрлік параметрлерге негізделуі керек. Өткізгіштің көлденең қимасы, өткізгіш кедергісі, оқшаулау қалыңдығы, отқа төзімді қабат, өзек саны және қолданылатын өртке қарсы талаптар келісілген сипаттамаларға сәйкес тексерілуі керек.

Өндіріс немесе жөнелту алдында жобалық құжаттаманы қажетті үлгіге, көлденең қимаға, өзек санына, өткізгіш түріне және сынақ талаптарына сәйкес келтіруге болады. Инженерлік қосымшалар үшін тұтынушылар жаппай өндіріс алдында қосымша тексеру жазбалары, техникалық деректер немесе үлгілер қажет екенін растай алады.

Тапсырыс беру алдында нені растау керек?

Тиісті спецификация басқару жүйесі мен орнату шарттарына байланысты. Тапсырыс жасамас бұрын келесі тармақтарды растау пайдалы:

1. Тізбек талаптарына және қолданылатын электрлік есептеулерге сәйкес өткізгіштердің көлденең қимасы.

2. Қажетті негізгі саны және стандартты немесе теңшелген негізгі конфигурация қажет пе.

3. Отқа төзімді өнімділік талаптары және қолданылатын жоба немесе сынақ стандарты.

4. Орнату әдісі, оның ішінде басқару шкафының сымдарын, құбырды орнату, кабельдік науаны орнату немесе жабдықты қосу.

5. Талап етілетін кабель ұзындығы, орау, құжаттама және жоба бойынша тексеру талаптары.

Жиі қойылатын сұрақтар

1. Бұл мыс ПВХ отқа төзімді икемді басқару кабелі өрт кезінде тізбектің үздіксіздігін сақтай ала ма?

Кабель отқа төзімді слюда таспалы қабатымен жасалған, өртке қарсы қолданылатын сынақ жағдайларында белгілі бір уақыт ішінде өткізгіш жолды сақтауға көмектеседі. Өртке төзімділіктің нақты көрсеткіштері кабель құрылысына, орнату әдісіне және көрсетілген өнімнің сынақ талаптарына байланысты.

2. Бұл кабельде қандай өткізгіш материал қолданылады?

Ол икемді мыс өткізгіштерді пайдаланады. Өткізгіш конфигурациясы және бір сымның максималды диаметрі техникалық кестеде берілген тиісті мәндермен номиналды көлденең қимаға сәйкес өзгереді.

3. Қандай қималар мен өзек шамалары бар?

Көрсетілген қималар 0,5 мм², 0,75 мм², 1,0 мм², 1,5 мм², 2,5 мм², 4 мм² және 6 мм². Ұсынылған негізгі шамалар кестеде көрсетілген конфигурацияларда 2-ден 61-ге дейін өзектерді қамтиды және теңшелген негізгі мөлшерлерді жоба талаптарына сәйкес талқылауға болады.

4. Кабельді жоба үшін теңшеуге бола ма?

Иә. Өзек саны мен кабель ұзындығын жобаның сипаттамасына сәйкес реттеуге болады. Өндіріс алдында қажетті өткізгіштің көлденең қимасы, өзек конфигурациясы, отқа төзімді конструкциясы, орнату шарттары және құжаттама талаптары расталуы керек.

5. Кабельдің бұл түрі қай жерде жиі қолданылады?

Типтік қолданбаларға өртке қарсы шкафтар, ғимараттың өртке қарсы жүйелері, механикалық және электр жабдықтары, өнеркәсіптік басқару схемалары және икемді сымдар мен отқа төзімді кабель құрылысы қажет басқа қондырғылар жатады.

6. Баға ұсыныстары үшін қандай техникалық ақпарат ұсынылуы керек?

Дәл баға ұсыныстарын және спецификацияны тексеру үшін қажетті үлгіні, өткізгіштің көлденең қимасын, өзек санын, кабель ұзындығын, орнату ортасын және өртке қарсы қолданылатын талаптарды көрсетіңіз. Бар болса, жобалық сызбалар немесе техникалық сипаттамалар өндіріс алдында кабель құрылысын растау үшін де пайдаланылуы мүмкін.
