Shielded Coal Shearer Rubber Cable

Модельдер: MC-0,38/0,66, MCP-0,38/0,66, MCP-0,66/1,14, MCP-1,9/3,3, т.б.

Қорғалған көмір кескіш резеңке кабель жылжымалы электрмен жабдықтау және көмір кескіштер сияқты жерасты көмір өндіру жабдықтарын басқару қосылымдары үшін қолданылады. Оның конструкциясы көп тізбекті оттегісіз мыс өткізгішті, арнайы резеңке оқшаулауды, металл экранды және жоғары берік резеңке қабықты біріктіреді. Берілген техникалық сипаттамалар кабель қайталанатын қозғалысқа, иілуге, сүйретуге және механикалық жанасуға ұшырайтын қолданбаларға арналған бірнеше кернеу деңгейлері мен өткізгіштердің көлденең қималарын қамтиды.

Өнім сипаттамалары және техникалық параметрлер кестесі

Типтік қолдану шарттары

Бұл кабель түрі электр кабелі үздіксіз қозғалысқа және механикалық кернеуге ұшырауы мүмкін жерасты жылжымалы тау-кен жабдықтарына арналған. Нақты спецификация жабдық кернеуіне, ток сұранысына, өткізгіштің көлденең қимасына, өзек конфигурациясына және орнату шарттарына сәйкес таңдалуы керек.

1. Толық механикаландырылған көмір өндіру беттері

Көмір қырқу машиналары және басқа да жылжымалы жабдықтар жұмыс бетінің бойымен қайталанатын қозғалысты қамтамасыз ететін кабельдік конструкцияларды қажет етеді. Иілгіш өткізгіш пен резеңке қабық майыстыратын, сүйрейтін және қоршаған жабдықпен жанасуды қамтитын кабельді бағыттау жағдайларына сәйкес келеді.

2. Жылжымалы жерасты электр жабдығы

Кабель, сондай-ақ оның номиналды кернеуі, негізгі орналасуы және механикалық талаптары орнатуға сәйкес болған кезде басқа мобильді тау-кен жабдықтарындағы қуат және басқару қосылымдары үшін қарастырылуы мүмкін. Жабдық түрі мен қосылым конфигурациясы спецификациядан бұрын расталуы керек.

3. Электромагниттік кедергілері бар аймақтар

Металл экрандау қабаты кабель өзектерінің айналасында өткізгіш кедергіні қамтамасыз етеді және басқару және сигнал тізбектеріне электромагниттік кедергілердің әсерін азайтуға көмектеседі. Қорғау талаптары жабдықтың дизайнымен және жерге тұйықтау тәртібімен бірге бағалануы керек.

4. Ылғалды, шаңды және механикалық талап етілетін кен орындары

Резеңке оқшаулау және сыртқы қабық ылғал, шаң, сүйрету және механикалық байланыс болуы мүмкін жер асты орталарына арналған. Кабельді таңдау кезінде судың нақты әсерін, орнату жолын, температураны және учаскедегі механикалық жүктемені ескеру қажет.

Негізгі техникалық ойлар

Көмір шахтасының кабелін таңдау үшін тек электрлік көрсеткіштер жеткіліксіз. Тапсырыс беру алдында кабель құрылысы, орнату қозғалысы, экрандау талаптары және қоршаған орта жағдайлары жабдық пен шахтаның орналасуына сәйкес тексерілуі керек.

1. Электрлік көрсеткіш және өткізгіш өлшемі

Қолжетімді кернеу диапазонына 0,38/0,66 кВ, 0,66/1,14 кВ және 1,9/3,3 кВ кіреді, өткізгіштердің көлденең қималары берілген сипаттамада 16 мм²-ден 120 мм²-ге дейін көрсетілген. Сәйкес өлшем жабдықтың жүктемесіне, рұқсат етілген кернеудің төмендеуіне, кабель ұзындығына және орнату шарттарына байланысты.

2. Жылжымалы жабдыққа арналған икемді құрылыс

Қайталанатын қозғалыс жылжымалы тау-кен кабеліне бекітілген орнатылатын кабельге қарағанда әртүрлі механикалық талаптар қояды. Көп тізбекті мыс өткізгіш және резеңке конструкциясы қайталанатын иілу мен бұралуды қамтитын қолданбаларға арналған.

3. Басқару және сигналдық тізбектерді экрандау

Кабель құрамында мыс сым өрімі мен талшықты пайдаланатын композиттік металл қалқан бар. Жоғары қуатты электр жабдығының жанында басқару сигналдарын тасымалдайтын қондырғылар үшін экрандау қондырғысы жабдықтың жерге қосу және басқару жүйесінің талаптарына сәйкес болуы керек.

4. Қаптаманы қорғау

Сыртқы резеңке қабық тозуға төзімді, майға төзімді, кедергіге төзімді және соққыға төзімді болып сипатталған. Бұл қасиеттер кабель жылжымалы машиналарға жақын орналасқан немесе қайталанатын механикалық байланысқа ұшыраған жағдайда маңызды.

5. Отқа төзімді өнімділік

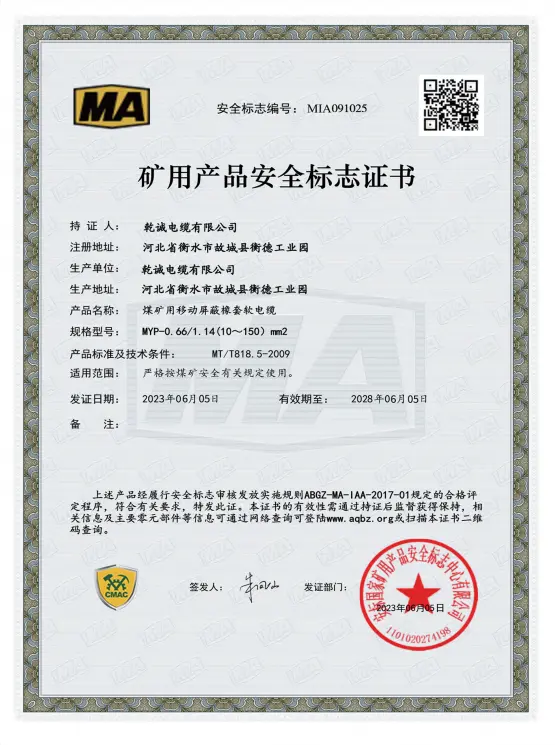

Берілген спецификацияда MT 386 тау-кен өртке қарсы талаптарға сәйкестігі, оның ішінде жалынды алып тастағаннан кейін өздігінен сөну көрсетілген. Шахта арнайы сертификаттауды немесе сынақ жазбаларын талап еткенде жобалық құжаттама мен кабельдің тиісті сипаттамасын тексеру керек.

Сапа және құжаттама

Тау-кен кабельдерін сатып алу үшін техникалық тексеру өнімнің үлгісін, номиналды кернеуді, өткізгіштің көлденең қимасын, өзек конфигурациясын, электрлік сынақ талаптарын және қолданыстағы тау-кен стандарттарын қамтуы керек. Бұл мәліметтер кабельді тек номиналды кернеу бойынша таңдау емес, жабдық пен орнату шарттарымен сәйкестендіру үшін практикалық негіз береді.

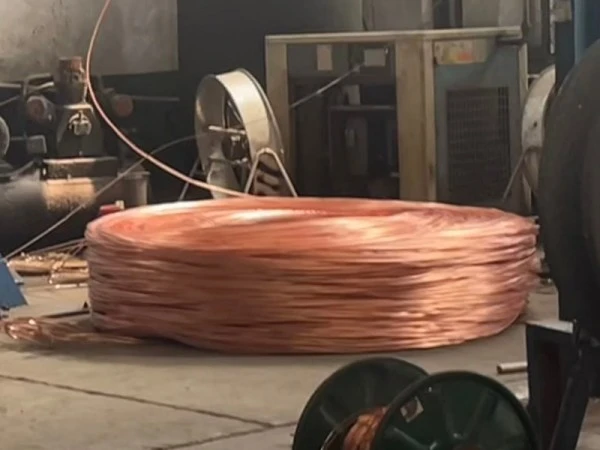

Qiancheng кабелін өндіру және тексеру процесі өнімнің қолданыстағы сипаттамасына және жоба талаптарына сәйкес құжатталуы мүмкін. Сынақ жазбалары, техникалық параметрлер және басқа да растайтын құжаттар қажет болған жағдайда сатып алу және қабылдау процесінің бөлігі ретінде қарастырылуы мүмкін.

Көмір өндіруде құрылыс неге маңызды

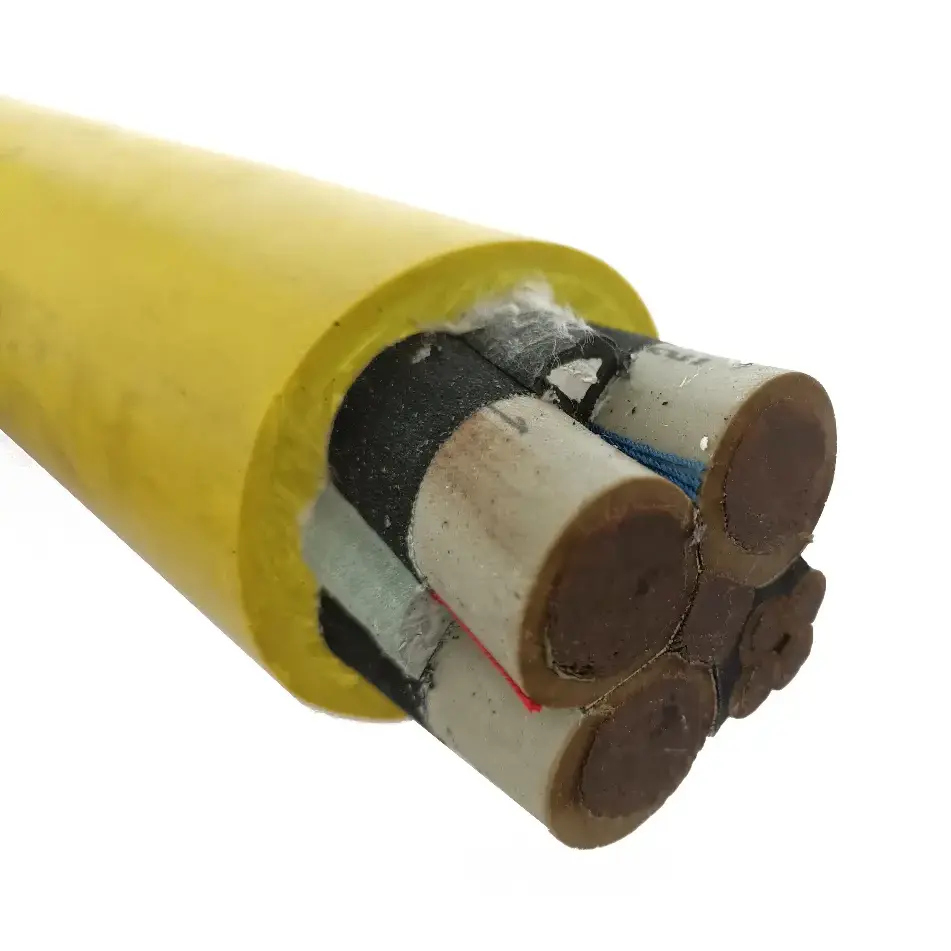

1. Иілгіш өткізгіштің құрылысы

Көп тізбекті оттегісіз мыс өткізгіш жылжымалы жабдықтың жұмысы кезінде қайталанатын иілу мен бұралуды қамтамасыз етуге арналған. Өткізгіштің өлшемін қажетті электр жүктемесіне және кабельдің сипаттамасына сәйкес таңдауға болады.

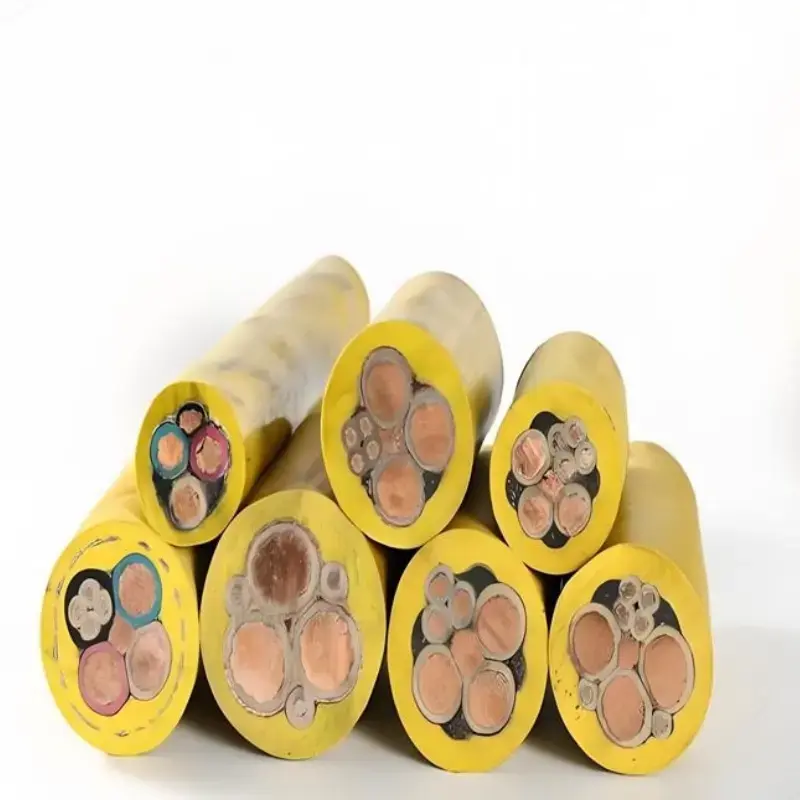

2. Біріктірілген қуат және басқару конфигурациясы

Жеткізілген спецификацияға композиттік қуат-ядро және басқару-ядро конструкциялары кіреді. Бұл конфигурация жабдықтың қосылу талаптарын ескере отырып, қуат және басқару қосылымдары қажет болатын кабельді бағыттауды жеңілдетеді.

3. Металлдан қорғау

Қорғау құрылымы қуат кабельдері мен басқару тізбектері бір мобильді жабдық ортасында жұмыс істейтін қондырғыларға қатысты. Оның тиімділігі жүйенің толық дизайнына, соның ішінде қалқанды аяқтау мен жерге қосуға байланысты.

4. Резеңке оқшаулау және қабық

Резеңке материалдар оқшаулау үшін де, сыртқы қорғаныс қабаты үшін де қолданылады. Көрсетілген конструкция жылжымалы жер асты жабдықтарымен байланысты күрделі механикалық жағдайлар үшін экструзияға, жыртуға, тозуға, майға және әсерге төзімділікті қамтамасыз етеді.

Жиі қойылатын сұрақтар

1-сұрақ: Қандай кернеу мен өткізгіш өлшемдері бар?

A: Берілген техникалық сипаттамалар өткізгіштердің көлденең қималары 16 мм²-ден 120 мм²-ге дейінгі 0,38/0,66 кВ, 0,66/1,14 кВ және 1,9/3,3 кВ номиналды кернеулерді қамтиды. Арнайы негізгі құрылымдар мен үлгілер жабдық пен қолданбаға сәйкес расталуы керек.

2-сұрақ: Бұл кабельде қандай қорғаныс құрылымы қолданылады?

A: Кабель мыс сымнан және талшықтан тұратын композиттік металл қалқанды пайдаланады. Ол кабель ішіндегі тізбектерге әсер ететін электромагниттік кедергілерді азайтуға арналған, сонымен бірге экрандаудың жалпы өнімділігі дұрыс орнату мен жерге қосуға байланысты.

3-сұрақ: Тау-кен кабелінің бұл түрі әдетте қайда қолданылады?

A: Қорғалған көмір кескіш резеңке кабель негізінен жылжымалы жерасты тау-кен жабдықтарымен және көмір өндірудің жұмыс беттерімен байланысты. Кернеу, өткізгіш өлшемі, өзек конфигурациясы және механикалық талаптар үйлесімді болған кезде оны көмір кескіштер мен басқа жылжымалы жабдықтар үшін қарастыруға болады.

4-сұрақ: Тапсырыс беру алдында нені растау керек?

A: Жабдықтың номиналды кернеуін, өткізгіштің көлденең қимасын, өзек саны мен түрін, кабель ұзындығын, экрандау талаптарын, орнату әдісін және қоршаған орта жағдайын растаңыз. Тау-кен жобалары үшін қажетті стандарттар, сертификаттар және сынақ құжаттамасы өндіру немесе жөнелту алдында да расталуы керек.

5-сұрақ: Кабельдің жалынға төзімділігі бар ма?

A: Берілген техникалық ерекшелік кабельдің MT 386 тау-кен отқа төзімді талаптарына сәйкес келетінін және жалынды алып тастағаннан кейін өздігінен сөнетінін көрсетеді. Кез келген жобаға қатысты сертификаттау немесе сынақ талаптары нақты кабель үлгісіне және қолданылатын спецификацияға сәйкес расталуы керек.

6-сұрақ: Цянчэн жобаны сатып алу үшін техникалық құжаттарды ұсына ала ма?

A: Таңдалған үлгіге және жоба талаптарына сәйкес техникалық параметрлер мен растаушы құжаттама ұсынылуы мүмкін. Баға ұсыныстарын немесе спецификацияны шолу үшін қажетті кернеуді, өткізгіш өлшемін, өзек конфигурациясын, мөлшерді және қолдану шарттарын қамтамасыз ету пайдалы.
