Металлдан қорғалған көмір кескіш резеңке кабель

Өнім үлгісі: MCPT, MCPTJ.

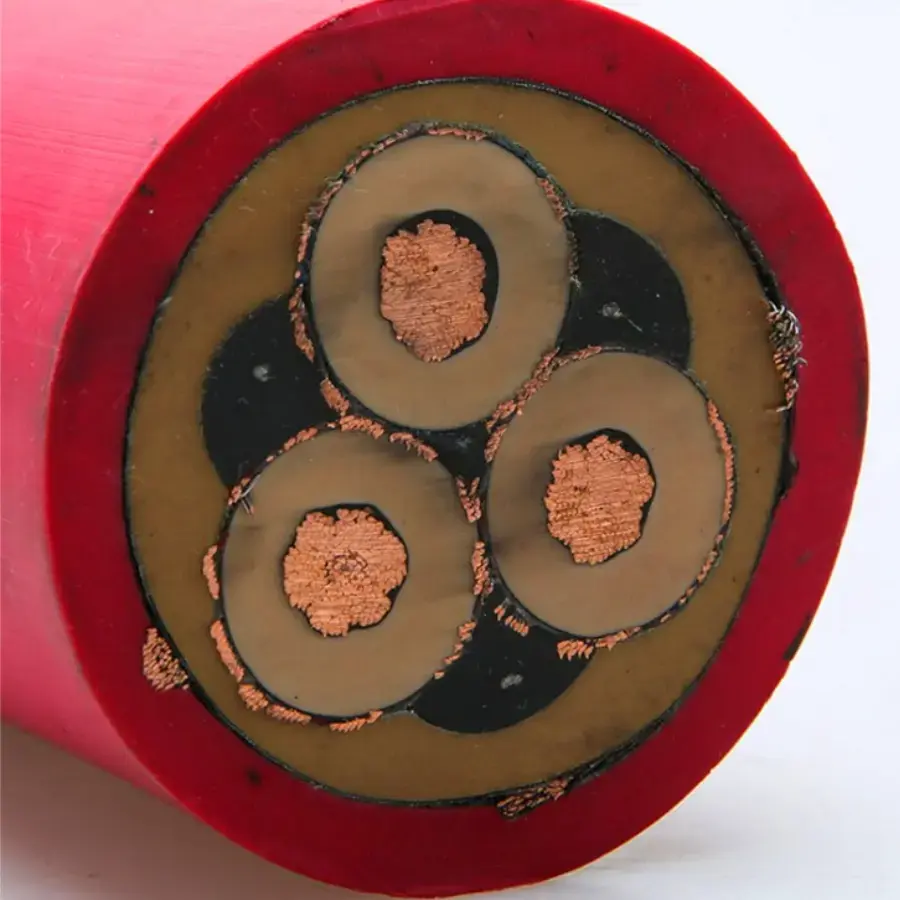

Металлдан қорғалған көмір кескіш резеңке кабель – көмір кесуге арналған икемді резеңке қабықшалы тау-кен кабель. Берілген өнім туралы ақпарат MT/T 818.4-2009 стандартына сілтеме жасайды және жер асты көмір өндіру қолданбаларында қуат көзі мен басқару сигналын беруді қамтиды. Оның конструкциясы көп жіпті қалайы бар оттегісіз мыс өткізгішті, арнайы резеңке оқшаулауды, мыс сымнан өрілген экранды және қайталанатын қозғалысты, сүйреуді және майыстыратын жұмыс жағдайларына арналған жоғары берік резеңке сыртқы қабықты біріктіреді.

Өнімнің сипаттамасы, өлшемдері және техникалық параметрлер кестесі

Қолдану сценарийлері

1. Ірі және орташа жерасты көмір шахталарындағы толық механикаландырылған тау-кен жұмыстары

Металлдан қорғалған көмір кескіш резеңке кабельді көмір кескіш машиналармен және басқа жылжымалы тау-кен жабдықтарымен байланысты қуат және басқару қосылымдары үшін пайдалануға болады. Оның икемді өткізгіші және резеңке қабықшасы жабдықтың жұмысы кезінде кабель бірнеше рет қозғалатын қондырғыларға арналған.

2. Жоғары газды және жарылу қаупі бар көмір шахталары

Арнайы газ немесе жарылысқа қарсы талаптары бар жерасты шахталары үшін қолданыстағы тау-кен қауіпсіздігі ережелеріне сәйкес келетін кабельдік конструкциялар қажет. Кабельді таңдауда шахтаның жіктелуі, жабдықтың кернеуі, жалынға төзімділік талаптары және жобаны қабылдау үшін қажетті сертификаттар немесе сынақ құжаттары ескерілуі керек.

3. Жер асты қосалқы станциялары мен көмір кескіштер арасындағы жылжымалы байланыс

Жылжымалы қосалқы станциялар мен көмір кескіштер арасындағы қосылыстар бірнеше рет сүйреу, иілу және бұраумен бірге салыстырмалы түрде ұзақ кабельдерді қамтуы мүмкін. Иілгіш өткізгіш конструкциясы жылжымалы қуат көзінің осы түріне арналған, ал орнату белгіленген механикалық шектерде қалуы керек.

4. Су шашатын және механикалық әсер ететін дымқыл жер асты аймақтары

Су бүріккіштері, шаң және құлаған ганга кабель қабығына қосымша механикалық және экологиялық талаптар қоюы мүмкін. Көрсетілген беріктігі жоғары резеңке қабық тозуға, майға, соққыға және сүйретуге төзімділікті қамтамасыз етеді, бұл қабық жағдайын осы жағдайларға ұшыраған жерасты қондырғылары үшін маңызды мәселе етеді.

5. Көмір шахталарын қайта құру және тау-кен өндірудің автоматтандырылған жүйелері

Айнымалы жиіліктегі жабдықты, бақылау схемаларын немесе басқа электрлік басқару жүйелерін қамтитын тау-кен жобалары үшін металдан қорғайтын қабат электромагниттік кедергілердің басқару және сигнал тізбектеріне әсерін азайтуға көмектеседі. Қорғау құрылымы мен басқару ядросының конфигурациясы қосылған жабдыққа және жерге қосу әдісіне сәйкес келуі керек.

Шешілген практикалық салалық мәселелер

1. Қуатты тау-кен жабдықтарының айналасындағы электромагниттік кедергі

Жоғары қуатты электр жабдықтары жақын маңдағы бақылау және басқару тізбектеріне әсер ететін электромагниттік кедергілер тудыруы мүмкін. Мыс сымнан өрілген металл қалқан ≥90% қамту жылдамдығын көрсететін берілген спецификациямен белгіленген экрандау қабатын қамтамасыз етеді. Жалпы экрандау өнімділігін бағалау кезінде кабельді жерге қосу және орнату жағдайларын да ескеру қажет.

2. Қайталанатын сүйреу мен иілуден болатын механикалық кернеу

Көмір кескіш кабельдер жабдықтың жұмысы кезінде қозғалысқа ұшырайды, бұл өткізгішке, оқшаулауға және қабықшаға қайталанатын механикалық кернеуді тудыруы мүмкін. Көп тізбекті икемді мыс өткізгіш және резеңке конструкция қозғалыстың осы түрін орналастыруға арналған. Нақты иілу өнімділігі қолдау көрсетілмейтін бекітілген цикл мерзімінің талаптары емес, қолданылатын сынақ әдісі мен орнату талаптары арқылы бағалануы керек.

3. Жерасты тау-кен жұмыстарына қойылатын отқа төзімді талаптар

Отқа төзімділік жерасты көмір шахталарында кабельді таңдаудың маңызды бөлігі болып табылады. Берілген техникалық деректерде отқа төзімділік дәрежесі үшін MT 386 сілтемесі бар. Белгілі бір шахталық жоба үшін қажетті қауіпсіздік сертификаты мен сынақ құжаттамасы кабельдің нақты үлгісі мен қолданбасына сәйкес расталуы керек.

4. Ылғалды және механикалық талап етілетін жағдайларда қаптаманы қорғау

Су бүркуі, шаң, ганга соққысы және қайта-қайта сүйрету жер асты жұмысы кезінде қабықтың тозуына ықпал етуі мүмкін. Көрсетілген сыртқы қабық тозуға төзімді, майға төзімді, соққыға төзімді және кедергіге төзімді, сәйкес жұмыс жағдайында кабель құрылымын қорғауды қамтамасыз етеді.

5. Бақылау және бақылау талаптары

Кейбір кабель конфигурациялары тау-кен жабдықтарының электрлік және бақылау талаптарын қанағаттандыру үшін қуат өзектерін басқару өзектерімен біріктіреді. Бақылау немесе қорғау функциялары қажет болған жағдайда, ядроның нақты орналасуы мен қосылу әдісі жабдық өндірушісімен немесе электр жүйесінің дизайнерімен расталуы керек.

6. Техникалық параметрлерді және тау-кен құжаттамасын тексеру

Тау-кен жобалары кабельдік стандарттарды, электрлік параметрлерді, отқа төзімді өнімділікті және қауіпсіздікке қатысты құжаттаманы тексеруді талап етуі мүмкін. Өнімнің техникалық сипаттамалары, сынақ есептері және тиісті сертификаттар жоба үшін берілген нақты үлгіге, кернеу рейтингіне және кабель конфигурациясына сәйкес келуі керек.

Өнімнің жан-жақты артықшылықтары

1. Бақыланатын өнім және инспекция туралы ақпарат

Qiancheng жоба талаптарына сәйкес өнімді сәйкестендіруді және тиісті өндірістік немесе инспекциялық құжаттаманы ұсына алады. Ресми тексеруге немесе қабылдауға жататын тау-кен жобалары үшін құжаттама кабельдің нақты үлгісімен, спецификациямен және өндірістік партиямен салыстырылуы керек.

2. Басқарылатын кабель құрылысы

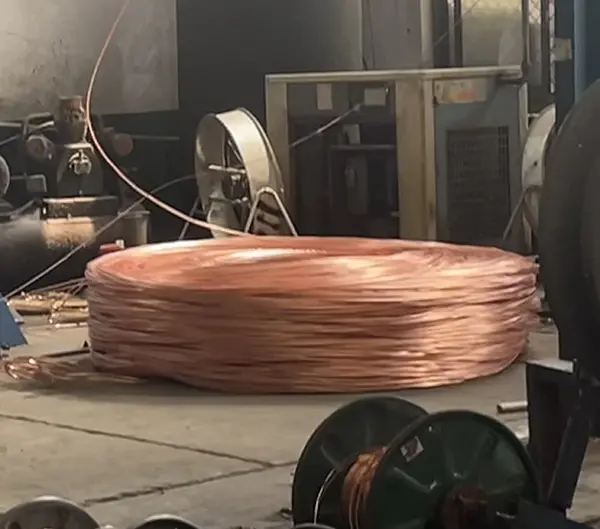

Өткізгіш, резеңке оқшаулау, металл экрандау және сыртқы қабық әрқайсысы кабельдің электрлік және механикалық сипаттамаларына ықпал етеді. Осы өндіріс кезеңдерін бақылау дайын кабельді көрсетілген құрылысқа сәйкес ұстауға көмектеседі. Электрлік және механикалық тексеру элементтерін қолданылатын өнім талаптарына сәйкес реттеуге болады.

3. Жылжымалы тау-кен жабдықтарына бейімделген құрылыс

Көп тізбекті мыс өткізгіштің, резеңке оқшаулаудың, өрілген металл қалқанның және жоғары берік резеңке қабықтың комбинациясы жылжымалы көмір өндіру жабдықтарына байланысты бірнеше талаптарды шешеді. Оларға қайталанатын қозғалыс, механикалық байланыс, электрлік экрандау және жер астындағы қоршаған ортаға әсер ету жатады.

4. Көп кернеу мен өткізгіштің техникалық сипаттамалары

Жеткізілетін өнім ауқымы 25мм²-ден 150мм²-ге дейінгі өткізгіштердің көлденең қималарын және 0,66/1,14кВ және 1,9/3,3кВ номиналды кернеулерін қамтиды. Қуат ядросы және басқару ядросы конфигурацияларын жабдық қосылымына және кабель үлгісіне сәйкес таңдауға болады. Баға ұсыныстарын және өндіріс мәліметтерін қажетті кернеуден, өткізгіш өлшемінен, ядро ​​құрылымынан, ұзындығынан және орнату шарттарынан растауға болады.

5. Тау-кен жобаларының техникалық құжаттамасы

Жоба талаптарына байланысты техникалық құжаттар өнімнің техникалық сипаттамаларын, тексеру жазбаларын, сынақ есептерін және қолданыстағы тау-кен қауіпсіздігі сертификаттарын қамтуы мүмкін. Экспорттық тапсырыстар немесе шахталарды ресми қабылдау үшін қажетті құжаттар тізімі өндіріс алдында расталуы керек, осылайша жеткізілетін құжаттар кабельдің соңғы сипаттамасына сәйкес келеді.

Сұрақ-жауап

1. Металлдан қорғалған көмір кескіш резеңке кабель қандай стандартқа сәйкес келеді?

Берілген өнім туралы ақпарат MCPT және MCPTJ үлгілері үшін MT/T 818.4-2009 сілтемесін береді. Қолданылатын стандарт, сертификаттау және сынақ құжаттамасы қажетті кернеу мен кабель конфигурациясына сәйкес расталуы керек.

2. Өткізгіштердің қандай өлшемдері мен кернеу көрсеткіштері бар?

Берілген спецификация 25мм²-ден 150мм²-ге дейінгі өткізгіштердің көлденең қималарын және 0,66/1,14кВ және 1,9/3,3кВ номиналды кернеулерін қамтиды. Қуат-ядро және басқару-ядро комбинацияларын жабдық пен схема талаптарына сәйкес таңдауға болады.

3. Бұл тау-кен кабелі әдетте қайда қолданылады?

Ол жер асты көмір өндіру жабдықтарына және олармен байланысты қуат немесе басқару қосылыстарына, әсіресе бірнеше рет сүйреу, майыстыру, бұрау, ылғал, шаң және механикалық әсерді қамтитын қондырғыларға арналған.

4. Металлдан қорғайтын қабаттың қызметі қандай?

Мыс сымнан өрілген қалқан кабель өзектерінің айналасындағы электромагниттік экранды қамтамасыз етеді. Берілген техникалық спецификация ≥90% экрандық жабуды көрсетеді. Дұрыс жерге қосу және орнату экрандау жүйесінің тиімділігіне де қатысты.

5. Қайталанатын иілу үшін кабельді қалай бағалау керек?

Көп тізбекті мыс өткізгіш және резеңке конструкция икемді мобильді қосымшаларға арналған. Иілу радиусы, қозғалыс жиілігі, сүйреу әдісі және орнату жағдайлары өнімнің қолданыстағы спецификациясы мен сынақ талаптарына сәйкес тексерілуі керек.

6. Тау-кен жобалары үшін техникалық құжаттарды ұсынуға бола ма?

Техникалық сипаттамалар, тексеру жазбалары және қолданыстағы сертификаттау немесе сынақ құжаттары жоба талаптарына сәйкес талқылануы мүмкін. Экспорттық тапсырыстар немесе шахтаны ресми қабылдау үшін тапсырысты орналастыру алдында қажетті құжаттаманы растау қажет.
