Мыс ПВХ икемді басқару кабелі

Негізгі өнім үлгісі: KVVR

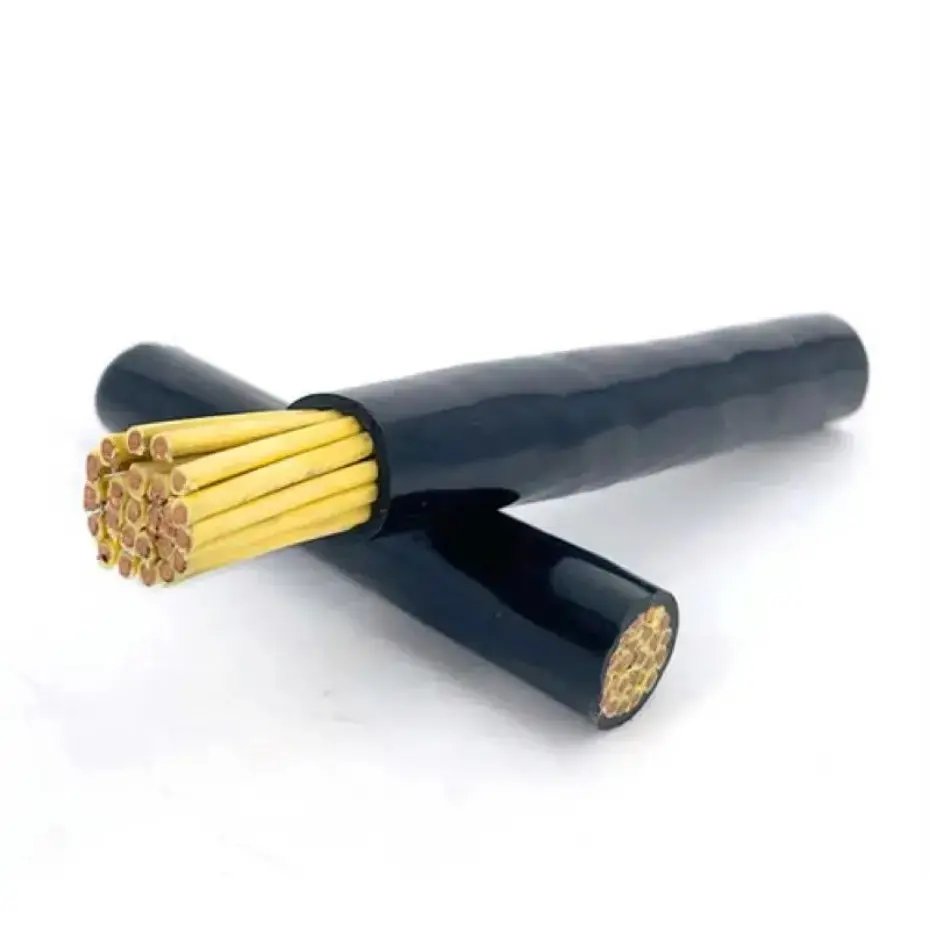

Мыс ПВХ икемді басқару кабелі - бұл сымды мыс өткізгіштер мен ПВХ оқшаулауы мен қабығына салынған 450/750 В басқару кабелі. Иілгіш өткізгіш конструкциясы кабельге қатты немесе қатты өткізгішке қарағанда тығыз бағыттау жолдарын ұстауға мүмкіндік береді, бұл басқару сымдары шкафтар, науалар, құбырлар немесе жабдық қосылымдары арқылы өтуі керек болғанда пайдалы. Оның негізгі рөлі төмен вольтты электр жүйелерінде басқару, өлшеу және бақылау сигналдарын беру болып табылады.

Автоматты басқару және қосалқы тізбектер үшін кабельді көрсету кезінде өткізгіштің көлденең қимасы, өзектер саны, орнату әдісі және электр кедергісі маңызды. Өткізгіштердің қол жетімді өлшемдері жалпы басқару сымдарына қойылатын талаптарды қамтиды, ал әртүрлі ядро ​​конфигурацияларын схема дизайнына сәйкес таңдауға болады.

Өнімнің техникалық параметрлерінің кестесі

Құрылысы және электрлік сипаттамалары

Жіпті мыс өткізгіш

Өткізгіш бір тұтас өткізгіштен гөрі бірнеше жұқа мыс жіптерден тұрады. Бұл конструкция терминалдар, корпус құрамдас бөліктері және кабельді басқару жүйелері айналасында басқару сымдарын бағыттау үшін қажетті механикалық икемділікті қамтамасыз етеді. Өткізгіштің 20℃ кедергісі қапталмаған және жалатылған металл жағдайлары үшін техникалық сипаттамалар кестесінде берілген.

ПВХ оқшаулау және қабық

ПВХ өткізгіштің айналасында негізгі оқшаулағыш материал ретінде пайдаланылады, кабель конструкциясы жеке өткізгіштер мен қоршаған орта арасындағы электрлік бөлуді қамтамасыз етеді. Көрсетілген оқшаулау қалыңдығы өткізгіштің көлденең қимасына байланысты өзгеріп отырады, бұл техникалық сипаттаманы жоспарланған схема талаптарына сәйкес тексеруге мүмкіндік береді.

450/750 В басқару сымдары

450/750 В рейтингі бұл кабельді жалпы төмен вольтты басқару және қосалқы сымдар диапазонында орналастырады. Ол жоғары вольтты беру үшін таңдалған қуат кабельдерін алмастырғыш ретінде емес, электрлік басқару және бақылау тізбектеріне арналған. Соңғы таңдау кернеу, ток, орнату және толық тізбектің жабдық талаптарына сәйкес болуы керек.

Қолдану сценарийлері

Мыс ПВХ икемді басқару кабелі сымдар трассасы шкафтарды, жабдықты қосуды немесе орнату кезінде оңай өңдеуді қажет ететін басқа жерлерді қамтитын басқару және қосалқы тізбектерде қолданылады.

1. Электр өнеркәсібі: қуат тарату бөлмелеріндегі басқару шкафтары, генераторлық басқару сымдары және қосалқы станцияларға арналған екінші сигнал тізбектері.

2. Өнеркәсіптік автоматтандыру: өндірістік желі жабдығына, станоктарға, желдеткіштерге, су сорғыларына және кептіру жабдықтарына арналған ішкі басқару сымдары.

3. Ғимаратты қолдау жобалары: орталық кондиционерді басқару модульдері, лифттерді басқару шкафтары, жер асты машина бөлмелері және ғимараттың жарықтандыру байланыс жүйелері.

4. Металлургиялық өндіріс: өндірістік цехтардағы өндірістік жабдыққа арналған автоматты жұмыс консольдері және сигнал қосылымдары.

5. Жалпы қолдау жобалары: өртке қарсы байланыс жабдығына және қоршаған ортаны қорғауға арналған ағынды суларды тазартуға арналған электрлік басқару схемалары.

Тәжірибелік сым мәселелері шешілді

1. Шектеулі кеңістіктер арқылы маршруттау

Басқару шкафтары мен жабдықтары көбінесе шектеулі кеңістікте бірнеше терминалдарды, құрамдас бөліктерді және кабель жолдарын қамтиды. Тізбекті өткізгіш қатты өткізгішпен жұмыс істеуге ыңғайлы емес жерде кабельді бағыттауды және тоқтатуды жеңілдетеді.

2. Өткізгіш өлшемін схемаға сәйкестендіру

Басқару тізбектері барлығы бірдей өткізгіштің көлденең қимасын қажет етпейді. 0,5мм²-ден 6мм²-ге дейінгі қолжетімді өлшемдер кабель спецификациясын тізбек талаптарына, орнату шарттарына және қосылған жабдықтың электрлік сипаттамаларына сәйкес келтіруге мүмкіндік береді.

3. Көп ядролы басқару сымдарын басқару

Көп ядролы кабельді пайдалану байланысты басқару және бақылау схемаларын ұйымдастыруды жеңілдетеді. Өзек саны қажетті сигналдардың, қосалқы тізбектердің және жабдықтың сымдарының орналасуынан анықталуы керек.

4. Тұрақты электрлік параметрлерді сақтау

Өткізгіштің кедергісі және оқшаулау қалыңдығы - берілген кабель құрылысымен салыстыруға болатын өлшенетін параметрлер. Жобаны сатып алу үшін қажетті қима, негізгі конфигурация және қолданылатын техникалық құжаттама өндіру немесе жөнелту алдында расталуы керек.

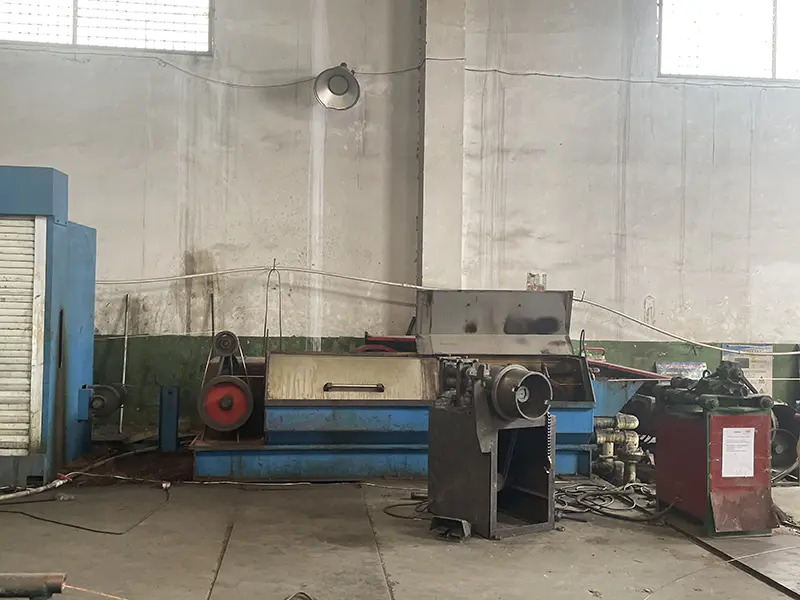

Өндіріс және сапаны тексеру

Бақылау кабелін сатып алу үшін сапаны бағалау тек сыртқы түріне емес, қадағаланатын материалдың сипаттамаларына және өлшенетін өндіріс параметрлеріне назар аударуы керек. Тиісті тексерулер өткізгіш құрылысын, өткізгіш кедергісін, оқшаулау өлшемдерін және өнімнің қолданыстағы талаптарына сәйкес дайын кабельді тексеруді қамтуы мүмкін.

Qiancheng жобаны таңдау үшін өнімнің техникалық сипаттамаларын және тиісті техникалық ақпаратты ұсына алады. Жаппай немесе жобалық тапсырыстар үшін тапсырысты өңдеу алдында қажетті үлгіні, өткізгіштің көлденең қимасын, өзек санын, кабель ұзындығын, қаптаманы және құжаттаманы растау керек.

Техникалық сипаттаманы таңдау жөніндегі нұсқаулық

Басқару кабелінің осы түрін таңдағанда, өткізгіш өлшемін дербес таңдаудан гөрі бірнеше параметрлерді бірге қарастырған жөн.

1. Өткізгіштің көлденең қимасы: электр жүктемесіне, тізбек функциясына және қолданылатын сымдарға қойылатын талаптарға сәйкес таңдаңыз.

2. Өзек саны: Кабель арқылы тасымалдануы қажет басқару, бақылау және қосалқы тізбектердің санын анықтаңыз.

3. Орнату әдісі: Кабельдің шкаф, науа, құбыр немесе жабдық қосылымы арқылы өтетінін тексеріп, қажетті икемділікті қарастырыңыз.

4. Электрлік параметрлер: қосылған басқару жүйесінің талаптарына номиналды кернеу мен рұқсат етілген өткізгіш кедергісін растаңыз.

5. Жоба құжаттамасы: Инженерлік немесе экспорттық тапсырыстар үшін жөнелтуден бұрын қажетті спецификация парағын, тексеру жазбаларын және басқа техникалық құжаттарды растаңыз.

Жиі қойылатын сұрақтар

1. Осы мыс ПВХ икемді басқару кабелінің номиналды кернеуі қандай?

Номиналды кернеу 450/750 В. Кабельде ПВХ оқшаулағышы бар тізбекті мыс өткізгіштер пайдаланылады және төмен вольтты басқаруға және қосалқы тізбектерге арналған.

2. Өткізгіштердің қандай өлшемдері бар?

Техникалық сипаттамалар кестесі 0,5 мм²-ден 6 мм² дейінгі номиналды көлденең қималарды қамтиды. Нақты таңдау электрлік талаптарға және басқару тізбегінің орнату шарттарына негізделуі керек.

3. Жоба таңдау үшін толық техникалық сипаттама бере аласыз ба?

Иә. Өткізгіштің диаметрі, ПВХ оқшауламасының қалыңдығы және тұрақты ток өткізгішінің 20℃ кедергісін қоса алғанда, қолданылатын өткізгіш өлшемі мен кабель конфигурациясы үшін техникалық ақпаратты беруге болады.

4. Бұл кабель қай жерде жиі қолданылады?

Оны электр қуатын таратуды басқару шкафтарында, өнеркәсіптік автоматика жабдықтарында, лифттерді басқару жүйелерінде, орталық кондиционерлерді басқаруда, металлургиялық жабдықтарда және қоршаған ортаны қорғау электрлік басқару жүйелерінде қолдануға болады.

5. Жаңа басқару жүйесі үшін кабельді қалай таңдау керек?

Алдымен номиналды кернеуді, өткізгіштің көлденең қимасын, қажетті өзек санын, орнату жолын және қоршаған орта жағдайын растаңыз. Содан кейін кабельдің сипаттамасы жүйенің электрлік және механикалық талаптарына сәйкес келуі мүмкін.

6. Кабель ұзындығын және басқа сипаттамаларды теңшеуге бола ма?

Кабель ұзындығы мен конфигурация талаптарын жобаға сәйкес талқылауға болады. Стандартты емес тапсырыстар үшін қажетті өткізгіш өлшемі, өзек саны, ұзындығы, орау және техникалық құжаттама өндіріс алдында расталуы керек.
