Qiancheng 26/35кВ XLPE оқшауланған қуат кабелі инженерлік сатып алулар үшін таңдаулы таңдау болып табылады. Ол тұрақты сапа, толық сәйкестік және жоғары сенімділікпен ерекшеленеді. Ол 35 кВ магистральдық электр желілерін жаңадан салуға, сондай-ақ қолданыстағы электрмен жабдықтау желілерін жаңартуға және жаңартуға кеңінен қолданылады.
|
Номиналды өткізгіштің көлденең қимасының ауданы (мм²) |
Оқшаулау қалыңдығы (мм) |
Қабық қалыңдығы (мм) |
Кабельдің шамамен сыртқы диаметрі (мм) |
Cu өткізгішінің тұрақты ток кедергісі (Ω/км) |
Ал өткізгіштің тұрақты тұрақты кедергісі (Ω/км) |
Сынақ кернеуі (кВ/5 мин) |
Ауадағы Cu сыйымдылығы (A) |
Ауадағы Al сыйымдылығы (A) |
Тікелей көмілген топырақтағы Cu сыйымдылығы (A) |
Тікелей көмілген топырақтағы Al сыйымдылығы (A) |
|
1×50 |
10.5 |
2.2 |
39 |
≤0,3870 |
≤0,6411 |
91 |
220 |
170 |
215 |
165 |
|
1×70 |
10.5 |
2.4 |
41 |
≤0,2680 |
≤0,4431 |
91 |
270 |
210 |
265 |
200 |
|
1×95 |
10.5 |
2.4 |
43 |
≤0,1930 |
≤0,3201 |
91 |
330 |
255 |
315 |
240 |
|
1×120 |
10.5 |
2.4 |
44 |
≤0,1530 |
≤0,2530 |
91 |
375 |
290 |
360 |
270 |
|
1×150 |
10.5 |
2.5 |
46 |
≤0,1240 |
≤0,2060 |
91 |
425 |
330 |
400 |
305 |
|
1×185 |
10.5 |
2.5 |
48 |
≤0,0991 |
≤0,1640 |
91 |
485 |
380 |
455 |
345 |
|
1×240 |
10.5 |
2.6 |
50 |
≤0,0754 |
≤0,1250 |
91 |
560 |
435 |
525 |
400 |
|
1×300 |
10.5 |
2.7 |
53 |
≤0,0601 |
≤0,1000 |
91 |
650 |
510 |
595 |
455 |
|
1×400 |
10.5 |
2.8 |
56 |
≤0,0470 |
≤0,0778 |
91 |
760 |
595 |
680 |
525 |
|
1×500 |
10.5 |
2.9 |
59 |
≤0,0366 |
≤0,0605 |
91 |
875 |
690 |
775 |
600 |
|
1×630 |
10.5 |
3.0 |
63 |
≤0,0283 |
≤0,0469 |
91 |
1000 |
800 |
875 |
685 |
|
1×800 |
10.5 |
3.1 |
68 |
≤0,0221 |
≤0,0367 |
91 |
1130 |
920 |
970 |
770 |
|
1×1000 |
10.5 |
3.3 |
72 |
≤0,0176 |
≤0,0291 |
91 |
1250 |
1040 |
1060 |
860 |
|
1×1200 |
10.5 |
3.4 |
76 |
≤0,0151 |
≤0,0247 |
91 |
1350 |
1130 |
1120 |
920 |
|
3×50 |
10.5 |
3.4 |
81 |
≤0,3870 |
≤0,6410 |
91 |
185 |
145 |
200 |
170 |
|
3×70 |
10.5 |
3.5 |
84 |
≤0,2680 |
≤0,4430 |
91 |
230 |
190 |
250 |
190 |
|
3×95 |
10.5 |
3.6 |
88 |
≤0,1930 |
≤0,3200 |
91 |
280 |
215 |
300 |
230 |
|
3×120 |
10.5 |
3.8 |
93 |
≤0,1530 |
≤0,2530 |
91 |
310 |
245 |
330 |
255 |
|
3×150 |
10.5 |
3.9 |
96 |
≤0,124 |
≤0,2060 |
91 |
360 |
280 |
380 |
295 |
|
3×185 |
10.5 |
4.0 |
100 |
≤0,0991 |
≤0,1640 |
91 |
400 |
310 |
425 |
330 |
|
3×240 |
10.5 |
4.1 |
105 |
≤0,0754 |
≤0,1250 |
91 |
470 |
365 |
490 |
380 |
|
3×300 |
10.5 |
4.4 |
108 |
≤0,0601 |
≤0,1000 |
91 |
540 |
430 |
555 |
435 |
|
3×400 |
10.5 |
4.5 |
116 |
≤0,0470 |
≤0,0778 |
91 |
610 |
485 |
625 |
500 |
Иілу радиусы
Бір ядролы кабель үшін рұқсат етілген иілу радиусы: 20 (d+D) ±5%
Көп ядролы кабель үшін рұқсат етілген иілу радиусы: 15 (d+D) ±5%
D = Кабельдің нақты сыртқы диаметрі (мм)
d = Өткізгіштің нақты диаметрі (мм)
Төсеу температурасы
Егер төсеу 0℃-ден төмен болса, алдын ала қыздыру міндетті болып табылады.
Төсеу биіктігінің айырмашылығы
Кабельді төсеу үшін тік биіктік айырмашылығына шектеулер жоқ.

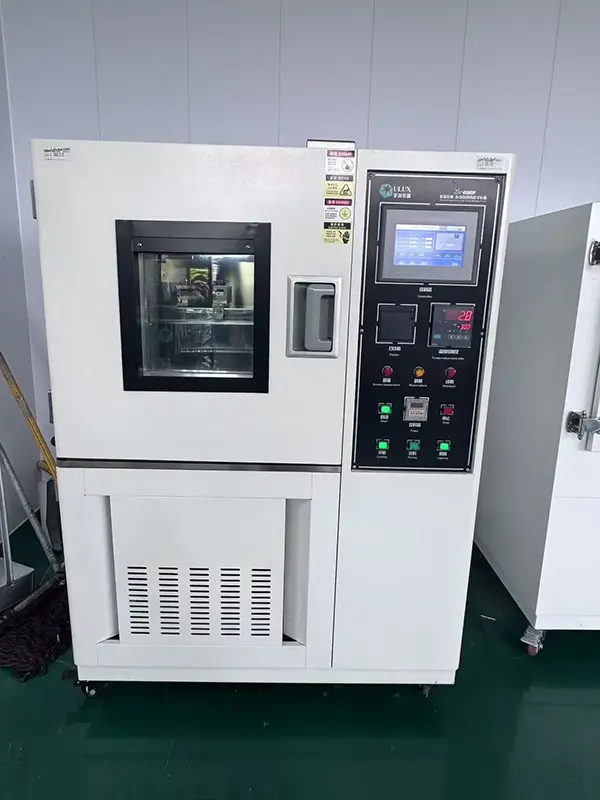

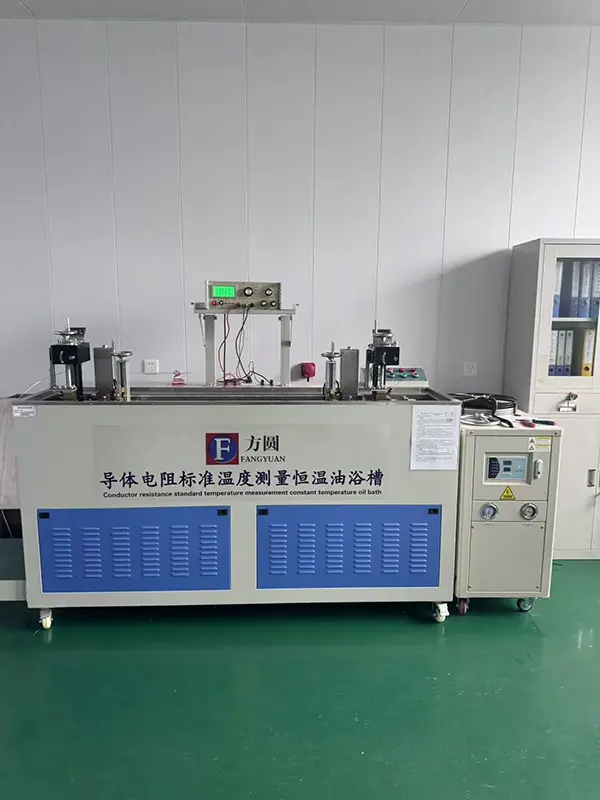

Барлық Qiancheng 26/35кВ XLPE оқшауланған қуат кабельдері жеткізілім алдында толық жиынтық сынақтарды аяқтайды. Барлық зертханалық сынақ нәтижелері тұрақты стандарттарға сәйкес келеді, бұл ұзақ мерзімді жұмыс кезінде оқшаулаудың бұзылуы мен қысқа тұйықталу өртінің жасырын қаупін болдырмайды.
Жалынға төзімді нұсқалар жалынның бойлық таралуын тиімді тежейді. Галогенсіз төмен түтін түрлері үшін жану кезінде жарық өткізгіштігі улы және коррозиялық галогендік түтіндерсіз 75%-дан асады. Бірнеше қалалық жерасты инженерлік туннель жобалары осы кабельмен бір уақытта өртке қарсы бақылаудан өтті.

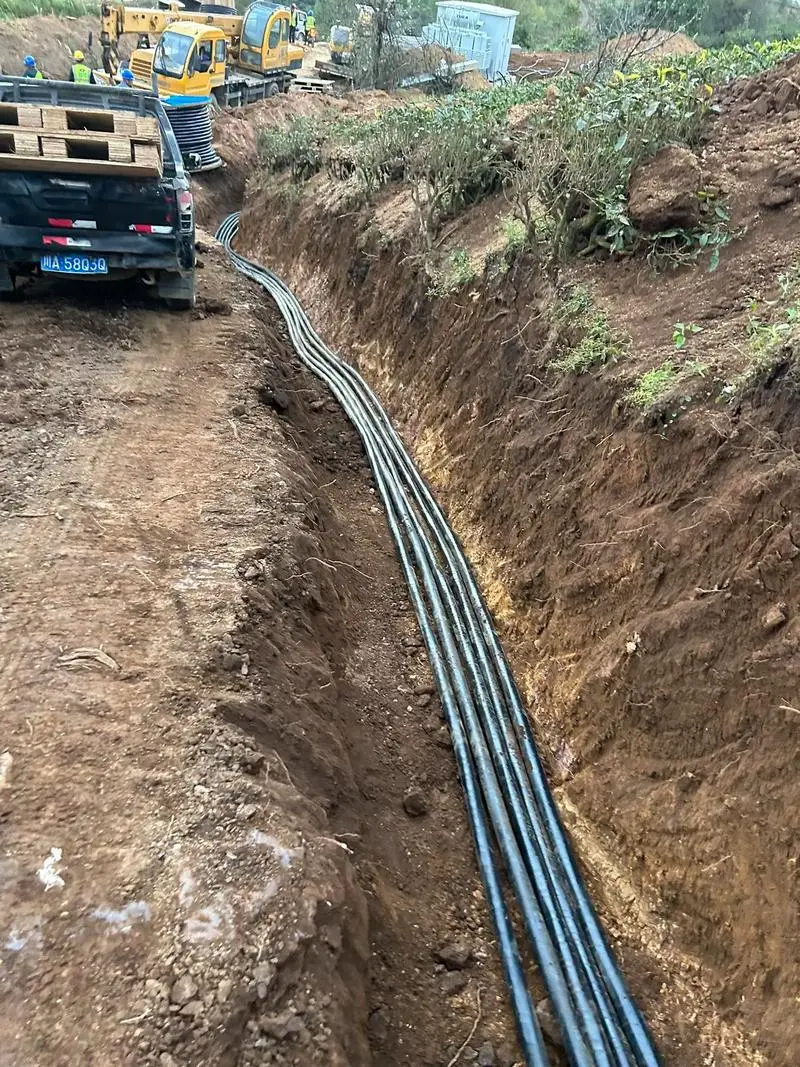

Бронды құрылым сыртқы қазба күшінің жаншылуы мен сызылуына қарсы тұрады. Сыртқы қабық ауа райына төзімді ПВХ/ПЭ материалын қабылдайды. Ашық ауада және тікелей көмілген орнату үшін ол ультракүлгін сәулеленуге және топырақтың қышқылды-сілтілі коррозиясына қарсы тұруды қамтамасыз етеді, жердегі тексеру және техникалық қызмет көрсету жиілігін азайтады.

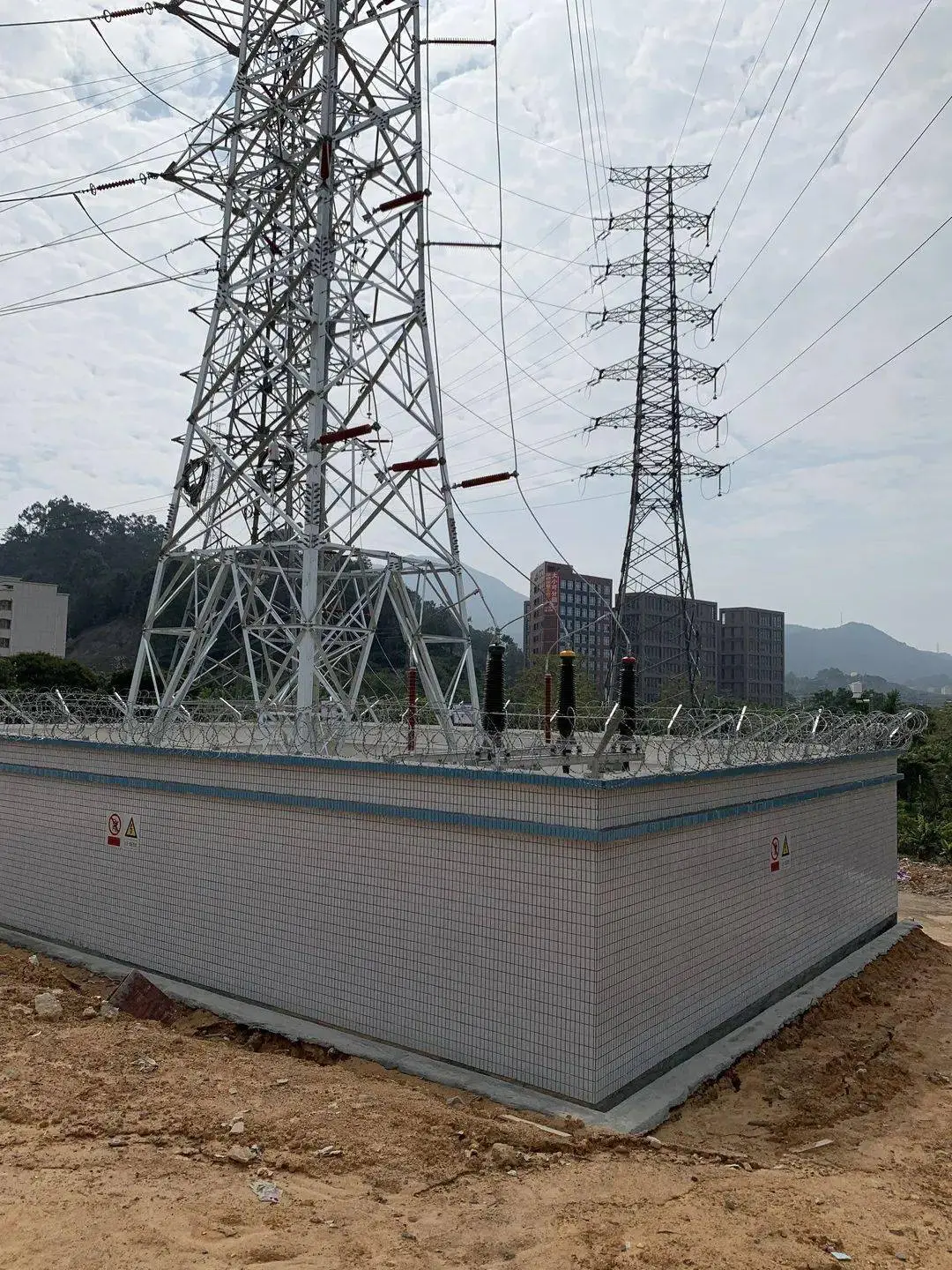

Жаңа энергетикалық сектор: жел энергетикасы және фотоэлектрлік жобаларға арналған 35 кВ күшейткіш қосалқы станциялар ішіндегі негізгі тарату кабельдері.
Қалалық электр желісі: 35 кВ қалалық қосалқы станцияларды желіге қосу және ескі жоғары вольтты желілерді жаңарту.
Өнеркәсіптік зауыттар: Ірі металлургия, химия және шахта базаларына арналған жоғары вольтты электрмен жабдықтау желілері.
Муниципалдық инфрақұрылым: жер асты кешенді коммуналдық туннельдер, теміржол транзиті және ауқымды индустриалды парктер сияқты шектеулі кеңістіктерге электр қуатын бөлу.
A: Бұл кабель үшін тік төсеу биіктігінің айырмашылығына арнайы шектеулер жоқ. Таңдалған құрылыс жоба талаптарына сәйкес болған жағдайда, оқпандарды, беткейлерді және таулы учаскелерді қоса алғанда, биіктікте айтарлықтай өзгерістері бар қондырғылар үшін қарастырылуы мүмкін.
A: Галогенсіз төмен түтін нұсқасы жану кезінде аз түтін шығарады және құрамында галоген бар коррозиялық түтін шығармайды. Оның оптикалық көрінуі және төмен түтін сипаттамалары өрт пен түтін талаптары жоғарырақ болатын жерасты коммуналдық туннельдер сияқты жабық аумақтарда тиімді болуы мүмкін.
A: Бронды конструкция қазу кезінде ұсақтаудан, соққыдан және зақымданудан қосымша механикалық қорғанысты қамтамасыз етеді. Таңдалған қаптама материалына байланысты кабель ультракүлгін сәулелердің әсеріне және топырақтағы қышқыл-сілтілі жағдайларға төзімділікті қамтамасыз ете алады, бұл оны сыртқы және тікелей көмілген қондырғылар үшін қолайлы етеді.
A: Дайын кабельдер өнімге және жоба талаптарына сәйкес белгіленген электрлік сынақтардан өтеді. Сынақ элементтері жеткізу және орнату алдында кабельдің электрлік күйін тексеруге көмектесетін оқшаулау мен кернеуге төзімді өнімділікті қамтуы мүмкін.
Ж: Типтік қолданбаларға жел және фотоэлектрлік қуат жобалары үшін 35 кВ күшейткіш қосалқы станциялардағы негізгі электр беру тізбектері жатады. Сондай-ақ, кабельді қалалық қосалқы станциялар желілері, жоғары вольтты желілерді жаңарту және тау-кен және химия өнеркәсібі объектілеріне арналған электрмен жабдықтау схемалары үшін де қарастыруға болады.
A: Қоршаған орта температурасы 0℃ төмен болғанда тікелей төсеу ұсынылмайды. Төмен температурада орнатуды болдырмау мүмкін болмаған жағдайда, оқшаулау мен қабықтың жарылуы немесе механикалық зақымдалу қаупін азайту үшін кабельді орнатудың қолданыстағы талаптарына сәйкес алдын ала қыздыру керек.
A: Кабельді жер асты коммуналдық туннельдер, теміржол транзиттік нысандары және ірі өнеркәсіптік парктер сияқты жабық инженерлік орталарда қуат тарату үшін пайдалануға болады. Сәйкес кабель құрылысы жобаның өртке қарсы көрсеткіштеріне, орнатуға және қоршаған ортаны қорғау талаптарына сәйкес таңдалуы керек.
