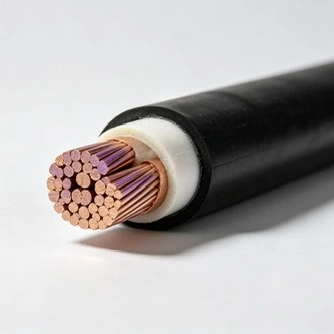

Qiancheng 12/20кВ XLPE оқшауланған қуат кабелі әртүрлі 20кВ орташа вольтты электр энергиясын берудің жаңа және жөндеу жобалары үшін қолданылады. Ол екі негізгі серияны қамтамасыз етеді: бір ядролы және үш ядролы мыс-ядролы YJV және алюминий-ядролы YJLV, қосымша LSZH галогенсіз төмен түтін қабығы бар. Үйде және шетелде жаңа энергетикалық және электр желілері инфрақұрылымдық жобаларында кеңінен қолданылады. Өлшенген операциялық деректер мен жоба жағдайлары тексеру үшін қолжетімді.
|
Номиналды өткізгіштің көлденең қимасының ауданы (мм²) |
Оқшаулау қалыңдығы (мм) |
Қабық қалыңдығы (мм) |
Кабельдің шамамен сыртқы диаметрі (мм) |
Тұрақты ток кедергісі Cu (Ω/км) |
Тұрақты ток кедергісі Al (Ω/км) |
Сынақ кернеуі (кВ/5 мин) |
Ауадағы ампацити-Cu (A) |
Ауадағы Ampacity-Al (A) |
Тікелей көмілген топырақтағы ампация-Cu (A) |
Тікелей көмілген топырақтағы ампация-Al (A) |
|
1×35 |
5.5 |
2.0 |
27 |
≤0,524 |
≤0,868 |
42 |
170 |
135 |
180 |
135 |
|
1×50 |
5.5 |
2.0 |
29 |
≤0,387 |
≤0,641 |
42 |
205 |
160 |
215 |
160 |
|
1×70 |
5.5 |
2.0 |
30 |
≤0,268 |
≤0,443 |
42 |
260 |
200 |
265 |
200 |
|
1×95 |
5.5 |
2.0 |
32 |
≤0,193 |
≤0,320 |
42 |
315 |
245 |
315 |
240 |
|
1×120 |
5.5 |
2.0 |
34 |
≤0,153 |
≤0,253 |
42 |
360 |
280 |
360 |
270 |
|
1×150 |
5.5 |
2.0 |
35 |
≤0,124 |
≤0,206 |
42 |
410 |
320 |
405 |
305 |
|
1×185 |
5.5 |
2.5 |
38 |
≤0,0991 |
≤0,164 |
42 |
470 |
365 |
455 |
345 |
|
1×240 |
5.5 |
2.5 |
40 |
≤0,0754 |
≤0,125 |
42 |
555 |
435 |
530 |
400 |
|
1×300 |
5.5 |
2.5 |
43 |
≤0,0601 |
≤0,100 |
42 |
640 |
500 |
585 |
455 |
|
1×400 |
5.5 |
2.5 |
45 |
≤0,0470 |
≤0,0778 |
42 |
745 |
585 |
650 |
520 |
|
1×500 |
5.5 |
2.5 |
48 |
≤0,0366 |
≤0,0605 |
42 |
885 |
680 |
765 |
595 |
|
1×630 |
5.5 |
2.6 |
49 |
≤0,0283 |
≤0,0469 |
42 |
980 |
790 |
860 |
680 |
|
1×800 |
5.5 |
2.8 |
57 |
≤0,0221 |
≤0,0367 |
42 |
1100 |
910 |
950 |
765 |
|
1×1000 |
5.5 |
2.9 |
61 |
≤0,0176 |
≤0,0291 |
42 |
1230 |
1030 |
1040 |
850 |
|
1×1200 |
5.5 |
3.1 |
65 |
≤0,0151 |
≤0,0247 |
42 |
1320 |
1120 |
1100 |
910 |
|
3×35 |
5.5 |
3.0 |
57 |
≤0,524 |
≤0,868 |
42 |
140 |
110 |
155 |
120 |
|
3×50 |
5.5 |
3.0 |
60 |
≤0,387 |
≤0,641 |
42 |
165 |
130 |
180 |
140 |
|
3×70 |
5.5 |
3.0 |
63 |
≤0,268 |
≤0,443 |
42 |
210 |
165 |
220 |
170 |
|
3×95 |
5.5 |
3.5 |
67 |
≤0,193 |
≤0,320 |
42 |
255 |
200 |
235 |
210 |
|
3×120 |
5.5 |
3.5 |
71 |
≤0,153 |
≤0,253 |
42 |
290 |
225 |
260 |
235 |
|
3×150 |
5.5 |
3.5 |
74 |
≤0,124 |
≤0,206 |
42 |
330 |
255 |
300 |
260 |
|
3×185 |
5.5 |
3.5 |
78 |
≤0,0991 |
≤0,164 |
42 |
395 |
295 |
350 |
300 |
|
3×240 |
5.5 |
3.5 |
84 |
≤0,0754 |
≤0,125 |
42 |
455 |
345 |
435 |
345 |
|
3×300 |
5.5 |
4.0 |
89 |
≤0,0601 |
≤0,100 |
42 |
565 |
390 |
485 |
390 |
|
3×400 |
5.5 |
4.1 |
96 |
≤0,0470 |
≤0,0778 |
42 |
640 |
450 |
520 |
440 |
Кәдімгі кабельдермен салыстырғанда, ол төмен оқшаулағыш диэлектрлік шығынды және су ағашының қартаюына тамаша қарсылықты көрсетеді. Электр өрісінің шоғырлануынан туындаған бұзылу қаупін болдырмау үшін оқшаулау қалыңдығына төзімділік ±0,05 мм шегінде бақыланады. Оның жобаланған сыртқы қызмет ету мерзімі 40 жылға дейін жетеді.
Қалқанның айналу жылдамдығы ≥25%. Ол ішінара разряд деңгейі 10pC төмен жоғары вольтты төзімділіктің қатаң сынақтарынан өтті. Ол электр желісіндегі жүктеме ауытқуларына төтеп береді және электр қуатының күтпеген үзілістерін айтарлықтай азайтады.
Жарық өткізгіштігі ≥70% өрт жағдайында аз түтін шығаратын, улы емес және коррозиясыз түтіндер. Қоғамдық жобаларды өрт қауіпсіздігі бойынша оңай қабылдау үшін қытай және ағылшын тілдеріндегі IEC сынақ сертификаттарының толық жиынтығы бар.
Мыс өзегі түрлері қысқа қашықтыққа ауыр жүктеме сценарийлері үшін желілік шығынның аздығын қамтамасыз етеді. Алюминийден тұратын YJLV өз салмағын 30%-ға азайтып, электр қуатын алыс қашықтыққа тасымалдауға арналған жобаның жалпы шығындарын тиімді азайтады.
Кәсіпорынның CNAS аккредиттелген зертханасы бар. Толық сынақ бейнелері Qiancheng 12/20кВ XLPE оқшауланған қуат кабелінің әрбір партиясы үшін мұрағатталған. Кабельдер қадағаланатын QR-кодтармен бекітіледі және тұтынушы орнында кездейсоқ тексеруге қолдау көрсетіледі.
Тұрақты оқшаулау құрылымы ұзақ мерзімді жұмыс кезінде ылғалдың бұзылуына қарсы тұрады. Ол ылғалды шахта және химиялық зауыт жағдайында да тұрақты оқшаулау төзімділігін сақтайды және қысқа тұйықталу ақауларын азайтады.
Кәдімгі отқа төзімді нұсқалар жалынның таралуын тежейді. Теңшелетін галогенсіз төмен түтін нұсқалары өрт кезінде жоғары улы коррозиялық түтін шығармайды, бұл қызметкерлерді эвакуациялау жолдарының көрінуіне кепілдік береді және халық тығыз орналасқан аудандарға жарамды.
Бронды түрлер экструзияға және тас соққысына қарсы тұрады. Сыртқы қабық ультракүлгін сәулелеріне төзімді және қышқыл-сілті-коррозияға төзімді, сыртқы және жер асты төсеу кезінде зақымдануды болдырмайды және электр ағып кету қаупін жояды.
Фотоэлектрлік және жел қуатын арттыратын қосалқы станциялар үшін 20 кВ жергілікті электр беру желілері.
Аймақтық қосалқы станцияларды және қалалық электр желілерін жаңарту мен жаңартуды орташа вольтты электрмен жабдықтау желілері.
Химиялық зауыттар мен ірі өнеркәсіптік парктер үшін 20 кВ жергілікті электр қуатын тарату жүйелері.
Қалалық қоғамдық инфрақұрылым Теміржол транзиті, жер асты кешенді коммуналдық туннельдер, ірі ауруханалар мен коммерциялық кешендер. Жабық жер асты кеңістіктері үшін галогенсіз төмен түтін түрлері қолайлы.
Qiancheng 12/20кВ XLPE оқшауланған қуат кабелін кабельдік науаға, кабельдік траншеяларға, туннельдерге және қорғаныс құбырларына салуға болады. Бронды түрлері борпылдақ топырақта жеңіл тікелей көму үшін ұсынылады.
Төмен температурада оқшаулаудың сынғыш сынғыштығын болдырмау үшін қоршаған орта температурасы 0℃ төмен болғанда төсеу алдында кабельдерді 5℃-тан жоғары алдын ала қыздырыңыз.
Қаптаманың сызатылуын және су ағашының қартаюын тудыратын судың түсуін болдырмау үшін сымдарды өткір жиектер мен бұрыштардан алыс ұстаңыз.
Кабельдің ескіруін тездететін құйынды токтың қызуын болдырмау үшін бір ядролы айнымалы ток кабельдерін ешқашан болат құбырлардың ішіне жалғыз орнатуға болмайды.
A: Қос қабатты металл қалқан ≥25% айналым жылдамдығымен жасалған, ал ішінара разряд 10 pC төмен бақыланады. Жоғары вольтты төзімділікті сынаумен бірге экрандау құрылымы электрлік тұрақтылықты жақсартуға және жұмыс кезінде оқшаулауға байланысты ақаулар қаупін азайтуға көмектеседі.
A: XLPE оқшаулауы төмен диэлектрлік шығынды және тұрақты электрлік өнімділікті сипаттайды. Біркелкі электр өрісін сақтау және локализацияланған кернеу қаупін азайту үшін оқшаулау қалыңдығының төзімділігі ±0,05 мм шегінде бақыланады. Қаптаманың зақымдалуын және судың түсуін болдырмауды қоса алғанда, дұрыс орнату тәжірибесі ұзақ мерзімді сенімділікті одан әрі жақсартады.
A: Иә. Ол фотоэлектрлік және жел энергетикасы жобаларындағы орташа вольтты электр беру жүйелеріне жарамды. Мыс өткізгіш нұсқалары жоғары жүктемелі қолданбалар үшін таңдалуы мүмкін, ал алюминий өткізгішінің YJLV нұсқалары салмақ пен шығындарды бақылау маңызды болатын ұзағырақ беріліс қашықтығы үшін жарамды.
A: Кәдімгі отқа төзімді кабельдер негізінен жалынның таралуын шектеуге бағытталған. Галогенсіз аз түтін шығаратын нұсқалар қосымша артықшылықтарды қамтамасыз етеді, соның ішінде түтін шығаруды азайту, коррозияға ұшырамайтын жану газдары және ≥70% жарық өткізгіштік, бұл оларды коммуналдық туннельдер мен қоғамдық нысандар сияқты жабық аумақтар үшін қолайлы етеді.
A: Тұрақты оқшаулау құрылымы ылғалды жағдайда оқшаулау кедергісін сақтауға көмектеседі және электр ақауларының пайда болу мүмкіндігін азайтады. Бронды нұсқалар сыртқы қысымнан және күрделі орнату жағдайында әсер етуден қосымша механикалық қорғанысты қамтамасыз етеді.
A: Бронды емес түрлер әдетте механикалық қорғаныс бар кабельдік науалар, траншеялар, туннельдер және қорғаныс құбырларында қолданылады. Бронды түрлер сыртқы зақымдануға төзімділікті арттыру үшін тікелей жерлеуге немесе механикалық кернеуі жоғары аймақтарға ұсынылады.
A: Алюминий өткізгіш нұсқалары салмағы мен құнының артықшылығына байланысты ұзақ қашықтыққа тасымалдау жобаларында әдетте пайдаланылады. Мыс өткізгіш нұсқалары жоғары өткізгіштік немесе шоғырланған жүктеме сыйымдылығын қажет ететін қолданбалар үшін қолайлы.
A: 0℃-тан төмен температурада оқшаулаудың сыну қаупін азайту үшін орнату алдында кабельді 5℃-тан жоғары алдын ала қыздыру ұсынылады. Төсеу кезінде кабельдің өнімділігін сақтау үшін шамадан тыс иілуден, өткір жиектерден және механикалық зақымданудан аулақ болыңыз.
