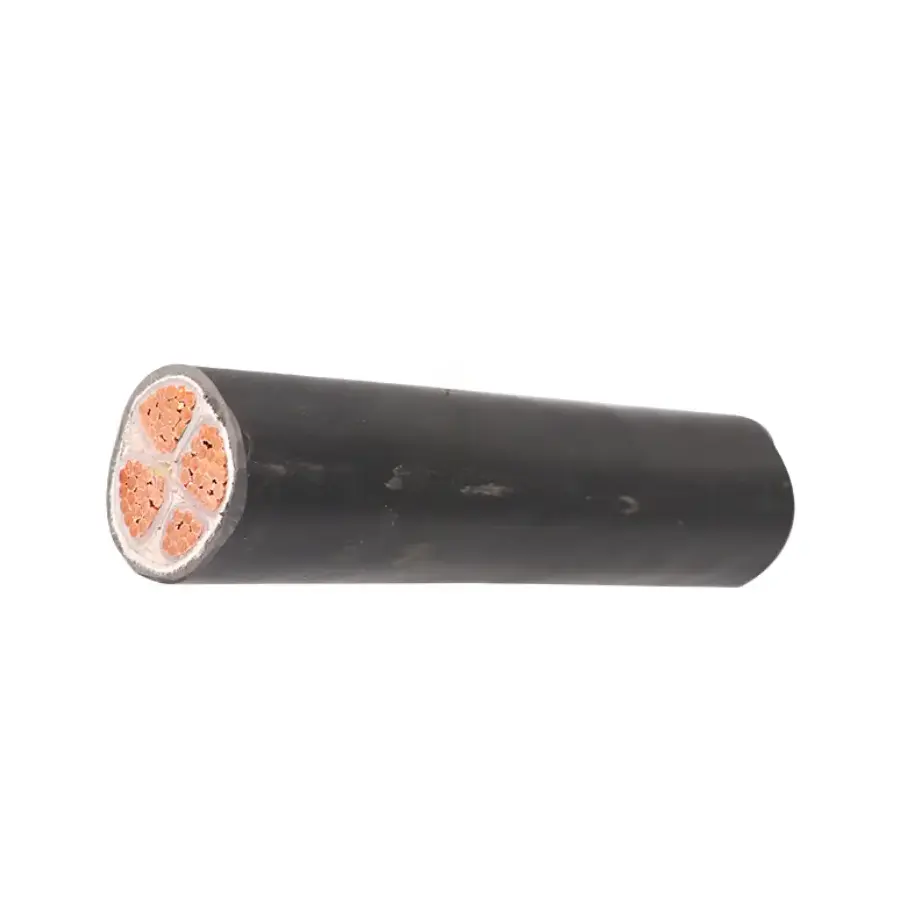

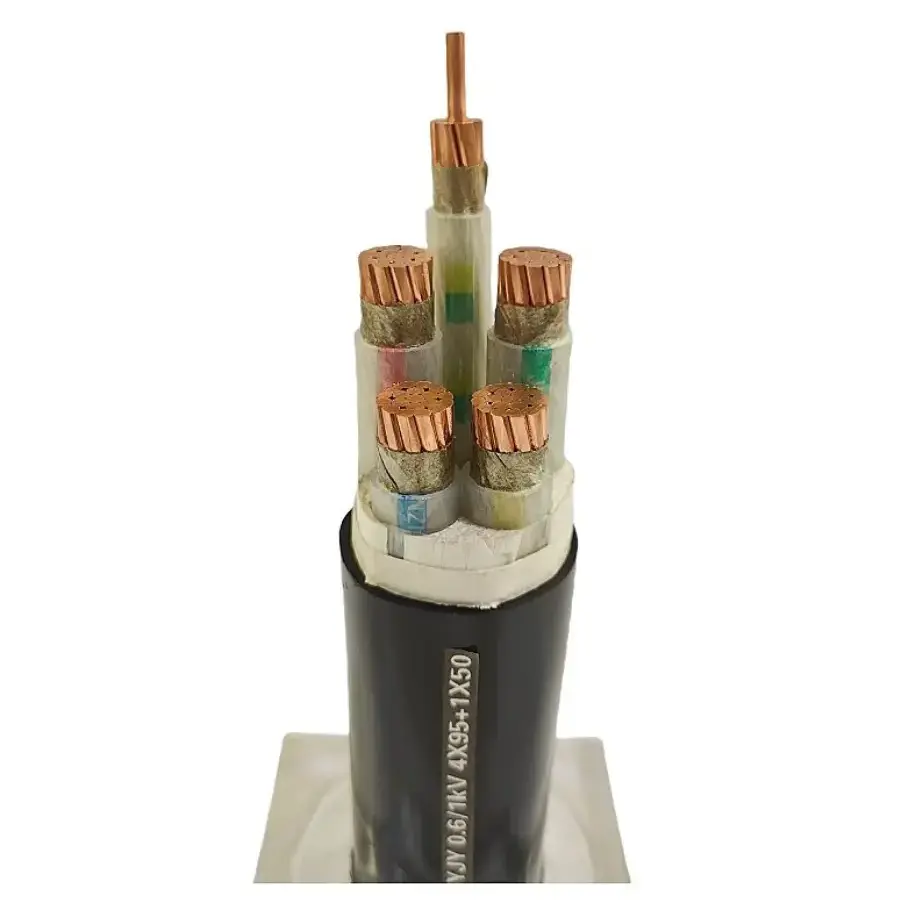

XLPE оқшауланған тау-кен қуат кабелі

Үлгі: MYJV, MYJV22.

XLPE оқшауланған тау-кен қуат кабелі MT/T 818.13-2009 стандартына сәйкес, тазалығы жоғары оттегісіз мыс өткізгіштерімен, XLPE айқаспалы оқшаулауымен және жалынға төзімді ПВХ қабығымен. Номиналды кернеу 0,6/1кВ-тан 8,7/10кВ-қа дейін, ұзақ мерзімді жұмыс температурасы 90℃. Кабель жерасты және ашық көмір шахталарында тұрақты электр қуатын таратуға арналған. Ол статикалық орнатуға арналған және үздіксіз сүйреуді немесе қайталап иілуді қажет ететін мобильді жабдықта пайдаланылмауы керек.

Өнім сипаттамалары және техникалық параметрлер кестесі

Негізгі құрылыс ерекшеліктері

1. Жоғары жұмыс температурасына арналған XLPE оқшаулауы

XLPE оқшаулауының ұзақ мерзімді жұмыс температурасы 90 ℃, қысқа тұйықталу температурасы 250 ℃ дейін болады. ПВХ оқшаулауымен салыстырғанда, XLPE өткізгіш жүктемесі мен қоршаған орта жағдайларын бірге ескеру қажет бекітілген қуат тізбектері үшін жоғары температура рейтингін қамтамасыз етеді.

2. Мыс өткізгіш және электрлік өнімділік

Өткізгіш тазалығы жоғары оттегісіз мыстан жасалған және кабельдік спецификацияға сәйкес тұтас немесе сымды конструкцияда қол жетімді. Өткізгіштің көлденең қимасы, өзек орналасуы және номиналды кернеу қосылған жүктемеге, беріліс қашықтығына және орнату шарттарына сәйкес келуі керек. Тұрақты ток өткізгішінің кедергісі қолданыстағы MT 818 немесе GB/T 3956 талаптарына сәйкес тексеріледі.

3. Отқа төзімді ПВХ қабық

Сыртқы қабық кабельдің сыртқы қорғанысын қамтамасыз етеді және тау-кен жұмыстарына арналған отқа төзімді қасиеттерді қамтиды. Берілген спецификация майға және қышқыл-сілті әсеріне төзімділікті де анықтайды. Тиісті қабық құрылысын растау кезінде нақты химиялық әсерді, су жағдайларын, температураны және механикалық кернеуді ескеру керек.

4. Қосымша болат таспалы бронь

Қосымша механикалық қорғауды қажет ететін қондырғылар үшін болат таспалы брондалған конструкция бар. Сондықтан MYJV22 құрышсыз MYJV конструкциясынан құрыш қабатымен ерекшеленеді. Соңғы құрылысты төсеу әдісіне, механикалық тәуекелге және жобаның қолданыстағы сипаттамасына сәйкес таңдау керек.

Орнату және қолдану шарттары

Бұл кабель диапазоны үздіксіз мобильді қызметке емес, бекітілген қуатты таратуға арналған. Типтік қолданбаларға жерасты магистральдық жолдар, электромеханикалық камералар, стационарлық сорғы жүйелері, желдету жабдықтары, конвейердің электр тізбектері және басқа да стационарлық шахтаның қуат тарату нүктелері жатады.

1. Тұрақты электр қуатын жерасты тарату

Жер асты қондырғылары үшін кабельдің сипаттамасын номиналды кернеумен, жүктеме тогымен, орнату бағытымен, қоршаған орта температурасымен, ылғал әсерінен және қол жетімді механикалық қорғаныспен тексеру керек. Кабель соғу немесе қысылу қаупі жоғары аймақтар арқылы өткізілетін болса, брондалған конструкцияны қарастыруға болады.

2. Ашық кеніштердің энергетикалық жүйелері

Ашық кеніштердегі тұрақты тізбектер сыртқы әсерді, шаңды, жаңбырды және температураның өзгеруін қамтуы мүмкін. Кабельді таңдау қажетті кернеу деңгейімен, өткізгіш өлшемімен және төсеу тәртібімен бірге осы қоршаған орта жағдайларын ескеруі керек.

3. Көмір жуу және қосалқы құрылыстар

Көмір жуу қондырғыларына, сорғы бөлмелеріне, желдету жүйелеріне және басқа қосалқы құрылғыларға арналған тұрақты қуат тізбектері жабдықтың жүктемесі мен тарату қашықтығына сәйкес белгіленуі мүмкін. Кабель құрылысын барлық шахта нысандарына бір спецификацияны қолданбай, нақты орта үшін тексеру керек.

Техникалық таңдау және тексеру

Тапсырыс беру алдында талап етілетін номиналды кернеу, өткізгіштің көлденең қимасы, өзектер саны, бронь конструкциясы, кабель ұзындығы және орнату әдісі расталуы керек. Қуат берудің ұзағырақ бағыттары үшін кернеудің төмендеуі мен өткізгіш кедергісін күтілетін жүктемемен бірге ескеру қажет.

Кіріс инспекциясы үшін өнім үлгісі мен кабель құрылысын сатып алу спецификациясына сәйкес тексеруге болады. Жоба талаптарына байланысты құжаттама мен сынақ жазбалары өткізгіш кедергісін, оқшаулауға қатысты сынақтарды, кернеуге төзімділік нәтижелерін және отқа төзімді сынақ жазбаларын қамтуы мүмкін. Шахтаға арналған сертификаттау немесе қосымша тексеру құжаттары қажет болған жағдайда, олар өндіру және жөнелту алдында расталуы керек.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл тау-кен қуат кабеліне қандай стандарт қолданылады?

A: Өнім MT/T 818.13-2009 стандартына сәйкес көрсетілген, өткізгіштерге қойылатын талаптарға сәйкес GB/T 3956 стандартына сілтеме жасалған. Жобаға қажетті нақты стандарт пен құжаттама таңдалған үлгіге және номиналды кернеуге қарсы расталуы керек.

2-сұрақ: Қандай кернеу мен өткізгіш өлшемдері бар?

A: Көрсетілген номиналды кернеу диапазоны 0,6/1 кВ-тан 8,7/10 кВ-қа дейін, ал техникалық кестеде 2,5 мм²-ден 300 мм²-ге дейінгі өткізгіштердің көлденең қималары көрсетілген. Өзек конфигурациясы 3-ядролы немесе 3+1-ядролы болуы мүмкін, дәл комбинациясы таңдалған кабель сипаттамасына байланысты.

3-сұрақ: MYJV мен MYJV22 арасындағы айырмашылық неде?

A: MYJV XLPE оқшауланған, ПВХ қабықшасы бар конструкцияға қатысты, ал MYJV22 болат таспалы броньды қосады. Бронды нұсқасы орнату қосымша механикалық қорғанысты қажет ететін жерде қарастырылады. Сәйкес құрылыс кабель бағыты мен төсеу шарттарына байланысты.

4-сұрақ: Бұл кабельді көмір кескіштерде немесе басқа жылжымалы тау-кен жабдықтарында қолдануға бола ма?

A: Жоқ. Бұл кабель статикалық орнатуға және бекітілген қуатты таратуға арналған. Үздіксіз сүйреуді, қайталап иілуді немесе басқа мобильді қызметті қамтитын жабдық әдетте осы жұмыс жағдайына арнайы белгіленген икемді тау-кен кабелін қажет етеді.

5-сұрақ: Баға ұсыныстарын сұраған кезде қандай ақпаратты көрсету керек?

A: Қажетті ақпарат әдетте номиналды кернеуді, өткізгіштің көлденең қимасын, өзек конфигурациясын, кабель ұзындығын, санын, орнату әдісін және қолдану жабдықтарын қамтиды. Егер жоба арнайы сертификаттауды, тексеру жазбаларын, орау талаптарын немесе техникалық құжаттарды талап етсе, олар да сұрауда көрсетілуі керек.

6-сұрақ: Жеткізу немесе сайтты қабылдау алдында нені тексеру керек?

A: Кабель үлгісін, номиналды кернеуді, өткізгіш өлшемін, өзек конфигурациясын, құрыш түрін және кабель ұзындығын сатып алу сипаттамасымен салыстырыңыз. Жобаға байланысты қабылдау алдында тиісті электрлік сынақ нәтижелерін, өткізгіштердің кедергі деректерін, кернеуге төзімділік жазбаларын, отқа төзімді құжаттаманы және қажетті сертификаттарды қарап шығыңыз.

Бекітілген шахталық қуат тарату жүйелері үшін XLPE оқшауланған тау-кен қуат кабелі электр жүктемесіне, номиналды кернеуге, орнату әдісіне және қоршаған орта жағдайларына сәйкес таңдалуы керек. Үздіксіз қозғалысты қамтитын қолданбалар үшін кабель конструкциясын жабдықтың механикалық талаптарына сәйкестендіру үшін бөлек қарау керек.
