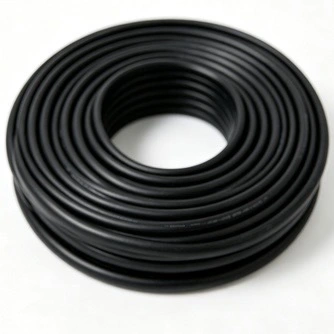

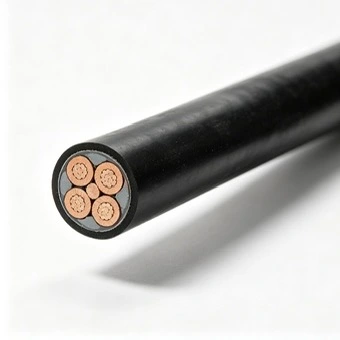

Мыс ПВХ отқа төзімді төмен вольтты қуат кабелі - мыс өткізгіштерді, ПВХ оқшаулауын және қабығын және отқа төзімді слюда қабатын қамтитын төмен вольтты кабель құрылымы. Ол авариялық қуат, өртке қарсы және басқа да қауіпсіздікке байланысты электр жүйелерін қоса алғанда, белгілі бір өрт жағдайында қуат үздіксіздігі қажет болатын тізбектерге арналған. Qiancheng кабельді басқарылатын өткізгіш, оқшаулау, отқа төзімді және дайын өнімді сынау процестерімен шығарады.
|
Номиналды қима (мм²) |
Өткізгіш сымдардың ең аз саны |
Өткізгіштің сыртқы диаметрі （мм） |
ПВХ оқшаулағышының номиналды қалыңдығы/мм |
Оқшаулаудың шамамен сыртқы диаметрі/мм |
Максималды өткізгіш кедергісі 20 ℃ (Ω/км) мыс |
|
1.5 |
1 |
1,36±0,02 |
0.8 |
3.2 |
12.1 |
|
1,5（B） |
7 |
1,56±0,02 |
0.8 |
3.4 |
12.1 |
|
2.5 |
1 |
1,75±0,02 |
0.8 |
3.6 |
7.41 |
|
2,5（B） |
7 |
2,01±0,02 |
0.8 |
3.8 |
7.41 |
|
4 |
1 |
2,22±0,02 |
1.0 |
4.4 |
4.61 |
|
4（B） |
7 |
2,52±0,02 |
1.0 |
4.7 |
4.61 |
|
6 |
1 |
2,72±0,03 |
1.0 |
4.9 |
3.08 |
|
6（B） |
7 |
3,09±0,03 |
1.0 |
5.3 |
3.08 |
|
10 |
6 |
3,9±0,10 |
1.0 |
6.1 |
1.83 |
|
16 |
6 |
5,0±0,10 |
1.0 |
7.2 |
1.15 |
|
25 |
6 |
6,1±0,10 |
1.2 |
8.7 |
0.727 |
|
35 |
6 |
7,1±0,10 |
1.2 |
9.6 |
0.524 |
|
50 |
6 |
8,2±0,15 |
1.4 |
11.2 |
0.387 |
|
70 |
12 |
9,8±0,15 |
1.4 |
12.8 |
0.268 |
|
95 |
15 |
11,6±0,15 |
1.6 |
15.0 |
0.193 |
|
120 |
18 |
13,2±0,15 |
1.6 |
16.6 |
0.153 |
|
150 |
18 |
14,6±0,20 |
1.8 |
18.4 |
0.124 |
|
185 |
30 |
16,2±0,20 |
2.0 |
20.4 |
0.0991 |
|
240 |
34 |
18,5±0,20 |
2.2 |
23.1 |
0.0754 |
|
300 |
34 |
20,5±0,20 |
2.4 |
25.5 |
0.0601 |
|
400 |
53 |
23,3±0,20 |
2.6 |
28.7 |
0.0470 |
Тазалығы жоғары электролиттік мыс шыбықтар қажетті өткізгіш диаметріне көп штампты сызу жабдығы арқылы тартылады. Үздіксіз күйдіру ішкі кернеуді жеңілдету және қажетті механикалық қасиеттерді сақтау үшін қолданылады. Өндіріс кезінде өткізгіштің кедергісі белгіленген электр талаптарына сәйкес тексеріледі.

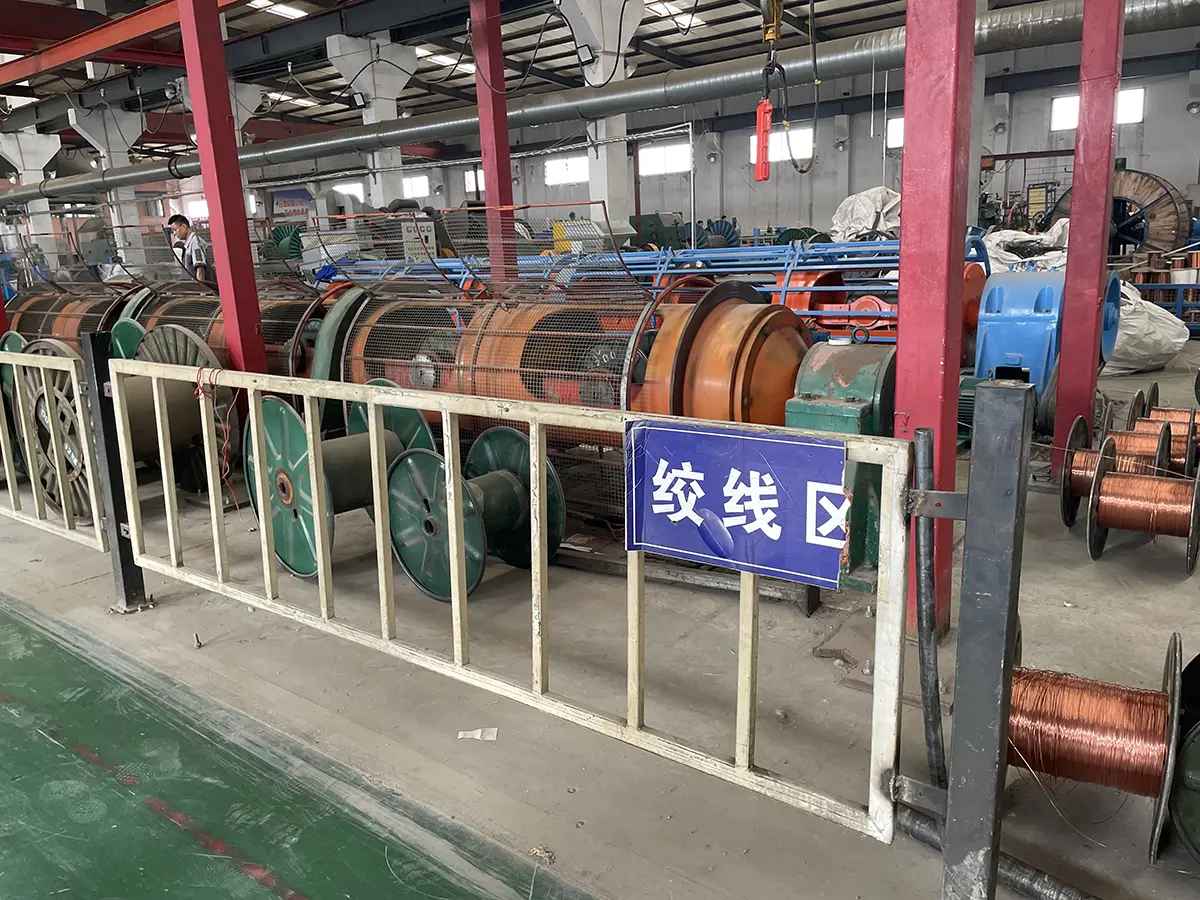

Жіпті конструкциялар үшін жеке мыс сымдар белгіленген өткізгіш құрылымына сәйкес реттеледі және тізбегіленеді. Процесс кабельді орнату үшін қажетті икемділікті сақтай отырып, төсеу ұзындығы мен өткізгіш геометриясын басқарады.
Отқа төзімді қабат белгіленген конструкция бойынша өткізгіш немесе кабель өзегін слюда таспамен орау арқылы қалыптасады. Өндіріс кезінде қабаттасу және жабу бақыланады, осылайша отқа төзімді қабат қорғалған бөліктің айналасында үздіксіз болып қалады.
Өткізгіштің айналасында отқа төзімді ПВХ оқшаулағышы экструдталған. Белгіленген қалыңдықты сақтау және шамадан тыс эксцентристіктен туындаған локализацияланған электр кернеуін азайту үшін өндіріс кезінде оқшаулау өлшемдері мен концентрлік бақыланады.
Онлайн ұшқын сынағы экструзия кезінде оқшаулаудың тұтастығын тексереді. Оқшаулау ақауы анықталған кезде, келесі өндіріс кезеңіне дейін тексеру және түзету әрекеті үшін зардап шеккен орынды анықтауға болады.
Көп ядролы конструкциялар үшін оқшауланған өзектер көрсетілген толтырғыш материалдармен бірге кабельмен өткізіледі. Процесс кабельдің жоспарланған геометриясын сақтайды және сыртқы қабық үшін дәйекті негізді қамтамасыз етеді.
Жалынға төзімді ПВХ таңдалған кабель конструкциясына сәйкес сыртқы қабық ретінде экструдталған. Өнім идентификациясы орнату және тексеру үшін қажетті үлгіні және техникалық сипаттаманы қоса, қаптамада белгіленуі мүмкін.
Дайын кабельдер қолданыстағы техникалық ерекшелікке сәйкес тексеріледі. Тексеру отқа төзімділікті сынауды, қуат жиілігіндегі кернеуді сынауды, оқшаулау кедергісін өлшеуді, өткізгіш кедергісін және қажет болған жағдайда төмен температурада иілу сынақтарын қамтуы мүмкін.

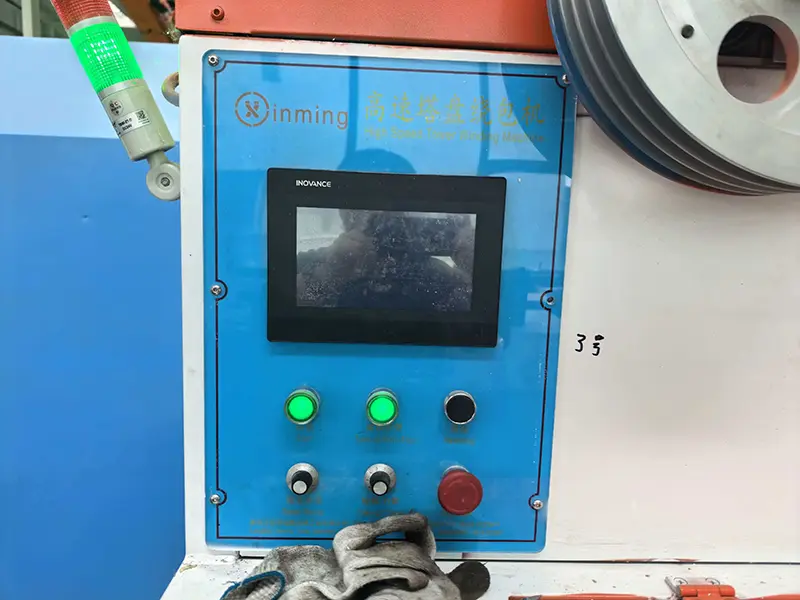

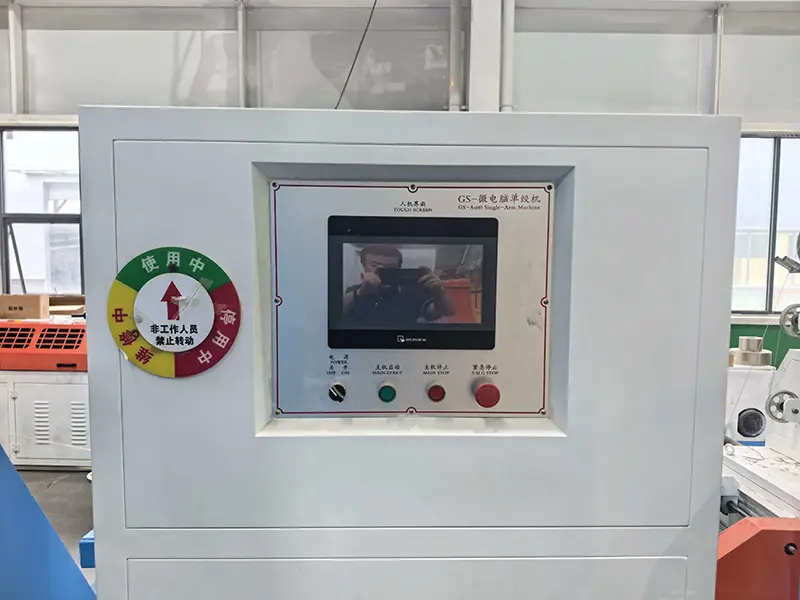

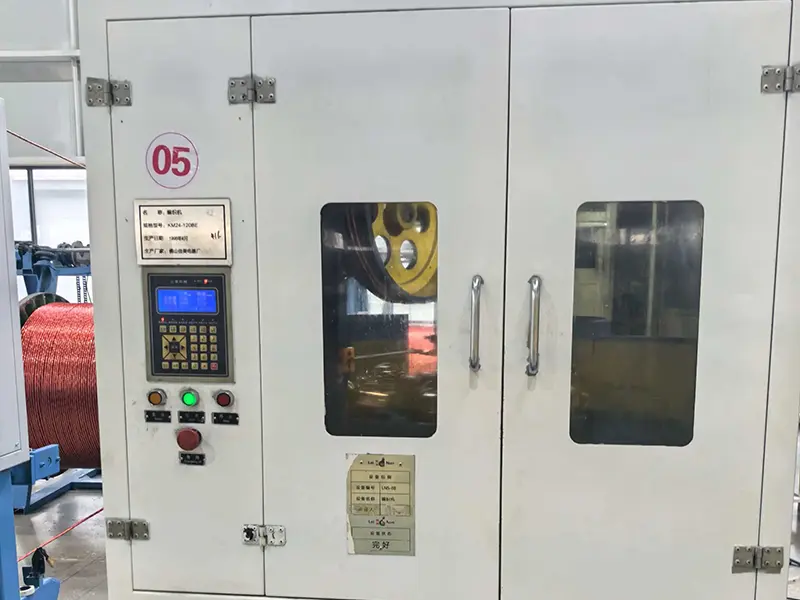

Цяньчэннің кабель өндірісі жабдығы бір жолақты, алты дискті кросс стрендер, микрокомпьютер арқылы басқарылатын штрихтер, жоғары жылдамдықты орау машиналары, ПВХ оқшаулау және қабық экструзия желілері, кабельдік жабдықтар, біріктірілген таңбалау және экструзия жабдықтары, автоматты орау және қабылдау жүйелерін қамтиды.
Оттегісіз мыс шыбықтар, слюда отқа төзімді таспа және жалынға төзімді ПВХ қосылыстары сияқты кіріс материалдар өндіріске кірер алдында тексерілуі мүмкін. Материалды тексеру жазбалары партияның кейінгі қадағалануы мен процесті бақылауға анықтама береді.
Процестің негізгі параметрлері слюда таспасының қабаттасуын, оқшаулау қалыңдығын, өткізгіш өлшемдерін және экструзия шарттарын қамтиды. Кабель дайын өнім сатысына жеткенге дейін өлшемдік немесе технологиялық ауытқуларды анықтау үшін өндіріс кезінде патрульдік тексеру жүргізіледі.

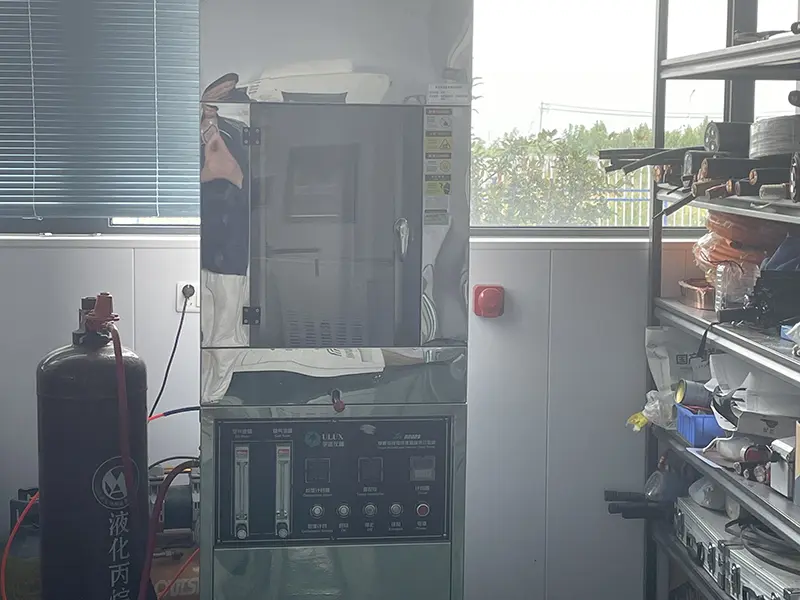

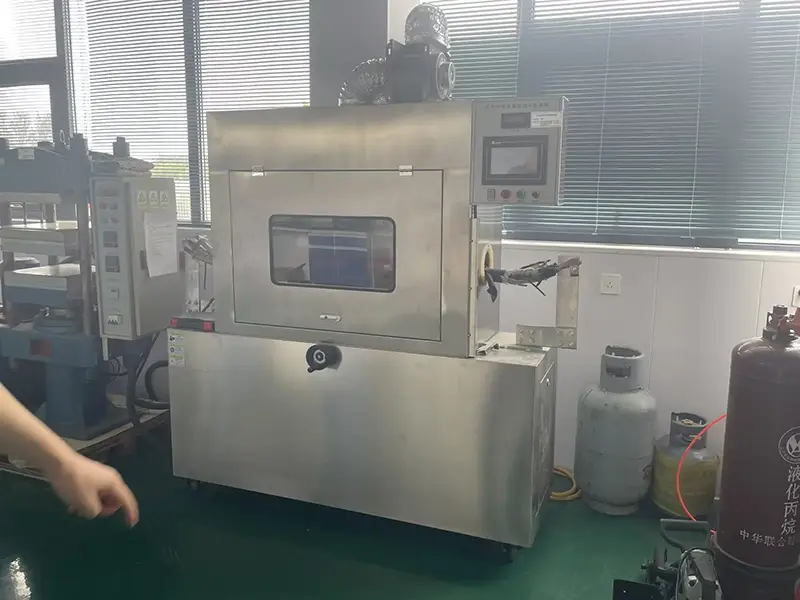

Қолданылатын отқа төзімді құрылыс үшін өртке әсер ету сынағы көрсетілген сынақ жағдайларында жүргізілуі мүмкін. Берілген өндірістік ақпарат GB/T 19216 сәйкес ұзақтығы 90 минуттық 750℃ өрт сынауына сілтеме жасайды. Нақты сынақ әдісі, үлгінің құрылысы және қабылдау критерийлері қолданыстағы стандарт пен өнім сипаттамасына сәйкес расталуы керек.
Электрлік тексеруге қуат жиілігінің төзімділігі кернеуін сынау, оқшаулау кедергісін өлшеу және өткізгіштің тұрақты ток кедергісі кіруі мүмкін. Берілген деректер 5 минут ішінде 3,5 кВ қуат жиілігінің төзімділік кернеуін сынауды және өнімнің тиісті сипаттамасы үшін ≥100 МΩ/км оқшаулау кедергісін көрсетеді.
Өнімнің сипаттамасына байланысты қоршаған ортаны бағалау төмен температурада иілуді, ультракүлгін сәулеленуді және қышқыл-сілті коррозиясын сынауды қамтуы мүмкін. Қолданылатын сынақ температурасы, ұзақтығы және қабылдау критерийлері тапсырыс талаптарына сәйкес расталуы керек.
Жіберу алдында дайын кабельдерді сыртқы түрін, өнімнің таңбалауын, кабель құрылысын және катушка туралы ақпаратты тексеруге болады. Зауыттық тексеру жазбалары және басқа да қажетті техникалық құжаттар тапсырыс пен жоба талаптарына сәйкес жеткізілуі мүмкін.
Слюда отқа төзімді қабат жоғары температура әсерінен өткізгіштің айналасында оқшаулағыш тосқауыл жасайды. Жалынға төзімді ПВХ оқшаулағышымен және қабығымен біріктірілген конструкция жалынның таралуын шектемей, көрсетілген сынақ ұзақтығы үшін тізбектің тұтастығын сақтауға арналған.
Мыс ПВХ отқа төзімді төмен вольтты қуат кабелі біркелкі, эксцентрлік емес оқшаулау қабатының қалыңдығымен ерекшеленеді. Барлық дайын кабельдер ылғалды жер асты орталарында электр ағуы мен қысқа тұйықталу қаупін жоя отырып, суға батыруға төзімді кернеу сынағынан өтеді. Қайта өңделген материалдардан жасалған стандартты емес кабельдермен салыстырғанда бұзылу деңгейі 98%-ға төмендейді.
Кабель конструкциясы мыс өткізгіштерді, слюда отқа төзімді материалды және жалынға төзімді ПВХ оқшаулауын және қабықшасын біріктіреді. Орнату кезінде кабельді шамадан тыс тартудан, өткір жиектерден және отқа төзімді қабаттың зақымдануынан қорғау керек. Орнату дизайны талап етілетін жерде сәйкес отқа төзімді біріктіру керек-жарақтарын таңдау керек.
Qiancheng Cable компаниясы Хеншуйдегі (Хэбэй) өндіріс орнында қуат және басқару кабель өнімдерін шығарады. Зауыттық тексеру, техникалық құжаттама және жобаға сәйкес өнім туралы ақпарат тапсырысқа сәйкес ұсынылуы мүмкін. Шетелдік жобалар үшін қажетті сертификаттар, сынақ есептер мен құжаттама өндіріске дейін расталуы керек, осылайша жеткізілетін құжаттар тағайындау және жоба талаптарына сәйкес келеді.
Кабельді белгілі бір өрт жағдайында электр үздіксіздігін қамтамасыз ету жоба талаптарының бөлігі болып табылатын төмен вольтты тізбектер үшін қарастырылуы мүмкін, соның ішінде авариялық жарықтандыру, өрт дабылы және қауіпсіздікке қатысты басқа жүйелер.
Ауруханалар, мектептер, коммерциялық ғимараттар және басқа да қоғамдық объектілер таңдалған авариялық және өртке қарсы тізбектер үшін отқа төзімді кабельдік конструкцияларды белгілей алады. Қажетті өрт ұзақтығы мен сынақ стандарты жобаның спецификациясынан расталуы керек.
Бұйымды кабельдік науалар, траншеялар және кабель құрылысы мен орнату шарттары сәйкес келетін басқа қорғалған бағыттау жүйелерінде пайдалануға болады. Кабельді бағыттау механикалық зақымданудан және шамадан тыс иілуден тиісті қорғанысты қамтамасыз етуі керек.
Өнеркәсіптік зауыттар, инфрақұрылым нысандары және басқа да төмен вольтты тарату жүйелері маңызды жабдық үшін отқа төзімді тізбектерді қажет етуі мүмкін. Өткізгіш өлшемі, өзек конфигурациясы, орнату әдісі және өртке қарсы талаптар спецификация алдында расталуы керек.
A: Жалынға төзімді кабель, ең алдымен, жалынның таралуын шектейді, ал отқа төзімді конструкция белгілі өртке қарсы сынақ жағдайында белгілі бір кезең ішінде тізбектің тұтастығын сақтауға арналған отқа төзімді қабатты қамтиды. Қолданылатын өрт ұзақтығы мен сынақ температурасы өнімнің сипаттамасы мен стандартына байланысты.
Ж: Өткізгіш мыстан жасалған. Берілген өндірістік ақпарат бастапқы материал ретінде жоғары таза электролиттік мыс шыбықтарын көрсетеді, содан кейін тарту және күйдіру. Өткізгіштің тұрақты ток кедергісі қолданыстағы техникалық талаптарға сәйкес тексеріледі.
A: Көрсетілген құрылысқа байланысты сынақ отқа төзімділікті, қуат жиілігіндегі кернеуді, оқшаулау кедергісін, өткізгіш кедергісін және төмен температурада иілуді қамтуы мүмкін. Тапсырыс беру кезінде қажетті сынақ актісі мен тексеру құжаттарын растауға болады.
A: Ағылшын тіліндегі техникалық құжаттарды жобаға және тапсырыс талаптарына сәйкес дайындауға болады. Қажетті сертификат, сынақ есебі және тексеру-құжаттар тізімі алдын ала расталуы керек, себебі құжаттама талаптары тағайындалған жерге, жобаға және қолданылатын стандартқа байланысты өзгереді.
A: Кабель ұзындығы мен сипаттамасын тапсырысқа сәйкес талқылауға болады. Баға ұсыныстарын сұраған кезде өткізгіштің қажетті көлденең қимасы, құрылысы, саны, катушка ұзындығы, таңбалау және басқа да техникалық мәліметтер көрсетілуі керек.
A: Әдеттегі орнату орталарына кабельдік науалар, кабель траншеялары және басқа қорғалған төмен вольтты бағыттау жүйелері жатады. Бұл жоба талаптарын ескере отырып, қоғамдық ғимараттардағы, инфрақұрылымдық және өнеркәсіптік объектілердегі апаттық қуат, өртке қарсы және сыни төмен вольтты тізбектер үшін қарастырылуы мүмкін.
A: Зауытқа бару және үшінші тараптың тексеруі жобаға және тексеру тәртібіне сәйкес талқылануы мүмкін. Егер тәуелсіз сынама алу немесе сынау қажет болса, сынама алу әдісі, инспекция көлемі және қолданылатын сынақ стандарты жөнелтілгенге дейін келісілуі керек.
A: Өткізгіштің қажетті көлденең қимасын, өзек конфигурациясын, кабель ұзындығын, номиналды кернеуді, орнату әдісін, өртке төзімділік талаптарын және тағайындалған жерді қамтамасыз етіңіз. Егер жоба нақты стандарттарды, сертификаттарды немесе сынақ есептерін талап етсе, өнім мен құжаттаманы бірге тексеру үшін осы талаптарды сұрауға қосыңыз.
Сұрау сатысында кабель спецификациясын, талап етілетін өртке төзімділік ұзақтығын, орнату әдісін және құжаттама талаптарын қамтамасыз ететін жобаның бағасын алу үшін Цянчэнге құрылыс пен тексерудің тиісті көлемін растауға көмектеседі.
