Белгілі бір өрт кезінде қуатта болуы қажет төмен вольтты тізбектер үшін өртке төзімді алюминий ПВХ қуат кабелі алюминий өткізгішті электр оқшаулауымен, арнайы отқа төзімді қабатпен және ПВХ қорғаныс қабығымен біріктіреді. Ол электр қуатын авариялық таратуға және өрттің үздіксіздігі талаптары анықталған басқа тізбектерге арналған.
Бұл диапазон 1,5 мм²-ден 1000 мм²-ге дейінгі өткізгіш өлшемдерін қамтиды, электрлік деректер өткізгіштің кедергісі, әртүрлі орнату жағдайларындағы кернеуге төтеп беруі және кернеулігі үшін берілген. Кабельді түпкілікті таңдау тізбектің жүктемесіне, трассаның ұзындығына, орнату әдісіне, рұқсат етілген кернеудің төмендеуіне және қолданылатын өрт қауіпсіздігі талаптарына байланысты.
|
Номиналды қима (мм²) |
Оқшаулау қалыңдығы (мм) |
Қабық қалыңдығы (мм) |
Кабельдің шамамен сыртқы диаметрі (мм) |
Тұрақты ток өткізгіштің кедергісі (Ω/км)Al |
Сынақ кернеуі (кВ/5 мин) |
Ауадағы сыйымдылық(A) (A) -Al |
Тікелей көмілген топырақтағы ампактылық(A)-Al |
|
1×1,5 |
0.7 |
1.5 |
6 |
— |
3.5 |
— |
— |
|
1×2,5 |
0.7 |
1.5 |
6 |
≤12.1 |
3.5 |
26 |
32 |
|
1×4 |
0.7 |
1.5 |
7 |
≤7,41 |
3.5 |
35 |
42 |
|
1×6 |
0.7 |
1.5 |
7 |
≤4,61 |
3.5 |
45 |
54 |
|
1×10 |
0.7 |
1.5 |
8 |
≤3,08 |
3.5 |
59 |
69 |
|
1×16 |
0.7 |
1.5 |
9 |
≤1,91 |
3.5 |
78 |
90 |
|
1×25 |
0.9 |
1.5 |
10 |
≤1,20 |
3.5 |
100 |
115 |
|
1×35 |
0.9 |
1.5 |
12 |
≤0,868 |
3.5 |
125 |
135 |
|
1×50 |
1.0 |
1.5 |
13 |
≤0,641 |
3.5 |
150 |
165 |
|
1×70 |
1.1 |
1.5 |
14 |
≤0,443 |
3.5 |
190 |
200 |
|
1×95 |
1.1 |
1.5 |
16 |
≤0,320 |
3.5 |
230 |
240 |
|
1×120 |
1.2 |
1.5 |
18 |
≤0,253 |
3.5 |
370 |
275 |
|
1×150 |
1.4 |
2.0 |
21 |
≤0,206 |
3.5 |
310 |
310 |
|
1×185 |
1.6 |
2.0 |
23 |
≤0,164 |
3.5 |
360 |
355 |
|
1×240 |
1.7 |
2.0 |
25 |
≤0,125 |
3.5 |
430 |
410 |
|
1×300 |
1.8 |
2.0 |
34 |
≤0,100 |
3.5 |
495 |
465 |
|
1×400 |
2.0 |
2.1 |
37 |
≤0,0778 |
3.5 |
590 |
535 |
|
1×500 |
2.2 |
2.2 |
41 |
≤0,0605 |
3.5 |
685 |
610 |
|
1×630 |
2.4 |
2.3 |
45 |
≤0,0469 |
3.5 |
800 |
695 |
|
1×800 |
2.6 |
2.4 |
46 |
≤0,0367 |
3.5 |
930 |
785 |
|
1×1000 |
2.8 |
2.6 |
51 |
≤0,0291 |
3.5 |
1050 |
875 |

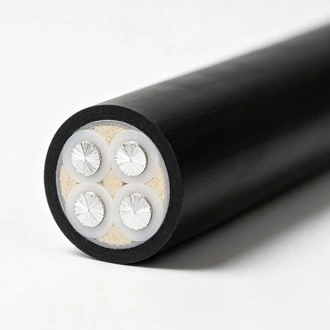

Кабель қалыпты жұмыс кезінде және белгіленген өртке қарсы сынақ жағдайында бірге жұмыс істейтін төрт функционалды қабаттың айналасында салынған. Алюминий өткізгіш электр жүктемесін көтереді, ал оқшаулау электрлік бөлуді қамтамасыз етеді. Арнайы отқа төзімді қабат жоғары температура әсер еткенде тізбекті қорғауға көмектеседі, ал ПВХ қабығы сыртқы қорғаныс бетін құрайды.
Ток өткізгіш ретінде алюминий қолданылады. Оның мыспен салыстырғанда төмен тығыздығы кабель салмағы мен өңдеуге, әсіресе ұзын кабель жолдарына қатысты болуы мүмкін. Дегенмен, алюминий өткізгіштер сәйкес өлшемді және үйлесімді аяқтау компоненттерін қажет етеді. Өткізгіштің көлденең қимасын таңдамас бұрын ток қуатын, кернеудің төмендеуін және орнату жағдайларын ескеру қажет.
Отқа төзімді қабат көрсетілген өрт әсерінен электр өзегін термиялық қорғауды қамтамасыз етуге арналған. Оның функциясын жалынға төзімділіктен ажырату керек: жалынға төзімді материалдар, ең алдымен, жалынның таралуын шектеуге арналған, ал отқа төзімді кабельдік конструкциялар белгіленген өртке қарсы сынақ жағдайларында тізбек жұмысын қамтамасыз ету үшін бағаланады.
Оқшаулау өткізгіштің айналасында қажетті электрлік бөлуді қамтамасыз етеді, ал ПВХ қабығы өңдеу және орнату кезінде дайын кабельді қалыпты сыртқы байланыстан қорғайды. Кестеде көрсетілген оқшаулау және қабық қалыңдығы өткізгіш өлшеміне байланысты өзгереді және кабельдің өлшемдік сипаттамасының бір бөлігін құрайды.
Өртке байланысты қуат тізбектері үшін кабель өнімділігін тек жалынға төзімділік арқылы бағалау мүмкін емес. Электр үздіксіздігі, оқшаулау жағдайы, өткізгіш кедергісі және қолданылатын өртке қарсы сынақ жағдайлары барлығын бірге қарастыру керек. Берілген өнім деректері 3,5 кВ/5 мин сынақ кернеуін көрсетеді және ауада және тікелей көмілген топырақта орнату үшін бөлек ток өткізу мәндерін қамтамасыз етеді.
Берілген өнім туралы ақпарат 750 °C сынақ жағдайында 90 минуттық отқа төзімділік өнімділігін көрсетеді. Бұл мәнді кабельдің әрбір нақты өрт кезінде бірдей ұзақтықта қуатты сақтайтыны туралы әмбебап мәлімдеме емес, көрсетілген кабель құрылысымен және сынақ әдісімен байланысты сынақ нәтижесі ретінде түсіну керек. Жобаны мақұлдау қолданыстағы сынақ есебіне және өрт қауіпсіздігінің жергілікті талаптарына негізделуі керек.
Өткізгіштің тұрақты ток кедергісі қолданылатын алюминий өткізгіш өлшемдері үшін техникалық кестеде келтірілген. Ауадағы және тікелей көмілген топырақта орнату үшін қуаттылық көрсеткіштері бөлек беріледі, себебі жылуды тарату орнату жағдайларына байланысты өзгереді. Кабельдің нақты өлшемдері сонымен қатар қоршаған орта температурасын, кабельді топтастыруды, көму жағдайларын, жол ұзындығын және рұқсат етілген кернеудің төмендеуін ескеруді қажет етуі мүмкін.
Көрсетілген 3,5 кВ/5 мин мәні берілген өнім деректерінде көрсетілген сынақ кернеуі мен ұзақтығын білдіреді. Төзімді кернеуді сынау белгіленген сынақ жағдайында оқшаулау жүйесін тексеру үшін қолданылады. Кабель жобаны мақұлдауға жіберілген кезде өнім құжаттамасы мен қолданыстағы өндіріс стандарты қаралуы керек.
Кабельді таңдау электрлік жүктемеден басталып, содан кейін орнатудың нақты ортасымен салыстырылуы керек. Төтенше жағдайлар және өртке байланысты тізбектер үшін кабельге тапсырыс бермес бұрын қажетті өртке төзімділік ұзақтығы мен қолданылатын құрылыс талаптары да анықталуы керек.
Номиналды көлденең қиманы жұмыс тогы, кернеудің төмендеуі және орнату шарттарына сәйкес таңдау керек. Ұзақ қашықтықтағы тізбектер үшін кернеудің төмендеуі өткізгіштің ток өткізу қабілеті жеткілікті болған кезде де маңызды өлшем факторы болуы мүмкін. Сондықтан түпкілікті таңдау тек қуаттылыққа емес, толық схема дизайнына негізделуі керек.
Кабельдік науаға немесе басқа ашық жолдарға орнатқанда, жылу шығыны, кабель аралығы, қоршаған орта температурасы және жүктелген кабельдердің саны рұқсат етілген токқа әсер етуі мүмкін. Кестедегі ауа сыйымдылығының мәндері өнімнің анықтамалық деректерін береді және тиісті орнату стандартымен бірге қолданылуы керек.
Тікелей көму немесе жер асты кабельдік траншеяларды орнату үшін топырақтың термиялық жағдайларын, көму тереңдігін, кабель аралықтарын, дренажды және механикалық қорғанысты ескеру қажет. Кестедегі тікелей көмілген күш мәндері орнатуға арналған анықтамалық мәндер болып табылады және оларды жобаға арналған кабельдік есептеулерді алмастырушы ретінде қарастыруға болмайды.
Алюминий өткізгіштерді алюминий өткізгіштерге және көрсетілген электр жүктемесіне сәйкес келетін терминалдар, құлақшалар немесе қосқыштар арқылы қосу керек. Өткізгіштерді дұрыс дайындау және қысу түйіспеде маңызды, себебі дұрыс дайындалмаған аяқтау контактіге қосымша қарсылық пен жергілікті қыздыруды тудыруы мүмкін.
Алюминий ПВХ отқа төзімді қуат кабелін белгіленген өрт жағдайында үздіксіз электрлік қызмет көрсету жоба талаптарының бөлігі болып табылатын төмен вольтты тарату тізбектері үшін белгіленуі мүмкін. Типтік қолданбаларға таңдалған апаттық қуат тізбектері, өртке байланысты электр жүктемелері, қоғамдық ғимараттар, өнеркәсіптік нысандар және жерасты тарату жолдары жатады.
Кабельді кабельдік жүйе өртке ұшырау кезінде белгілі бір уақыт аралығында тізбек жұмысын қамтамасыз ету қажет болатын арнайы апаттық қуат тізбектері үшін пайдаланылуы мүмкін. Өртке төзімділіктің талап етілетін деңгейі жобаның жобасымен және қолданыстағы жергілікті ережелермен расталуы керек.
Қолданбалар ауруханалардағы, мектептердегі, коммерциялық ғимараттардағы және апаттық электр жүйелері орнатылған басқа нысандардағы таңдалған қуат тізбектерін қамтуы мүмкін. Белгілі бір кабель құрылысының қажет болуы ғимараттың дизайнына, өртке қарсы стратегияға және қолданылатын электр және өрт ережелеріне байланысты.
Зауыттарда және өнеркәсіптік объектілерде кабельді авариялық тарату, өртке байланысты жабдықтар және алюминий өткізгіші және белгіленген өртке төзімділік талаптары көрсетілген басқа да төмен вольтты тізбектер үшін қарастыруға болады. Кабель өлшемі электр жүктемесіне және орнату бағытына сәйкес келуі керек.
Өткізгіштердің қол жетімді үлкен өлшемдерін жерасты тарату жолдары мен кабельдік траншеялар үшін қарастыруға болады, онда орнату жобасы осы кабель салуға мүмкіндік береді. Орнату алдында көму жағдайларын, механикалық қорғанысты және термиялық диссипацияны тексеру керек.

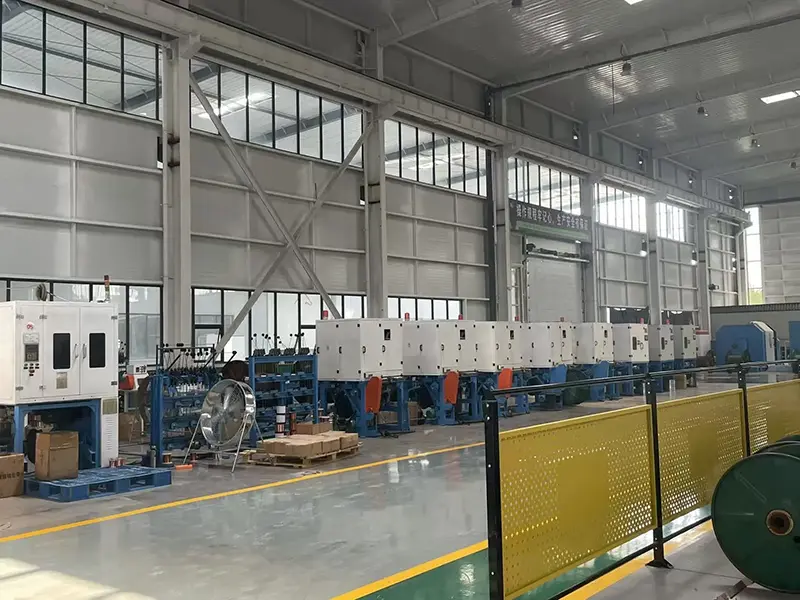

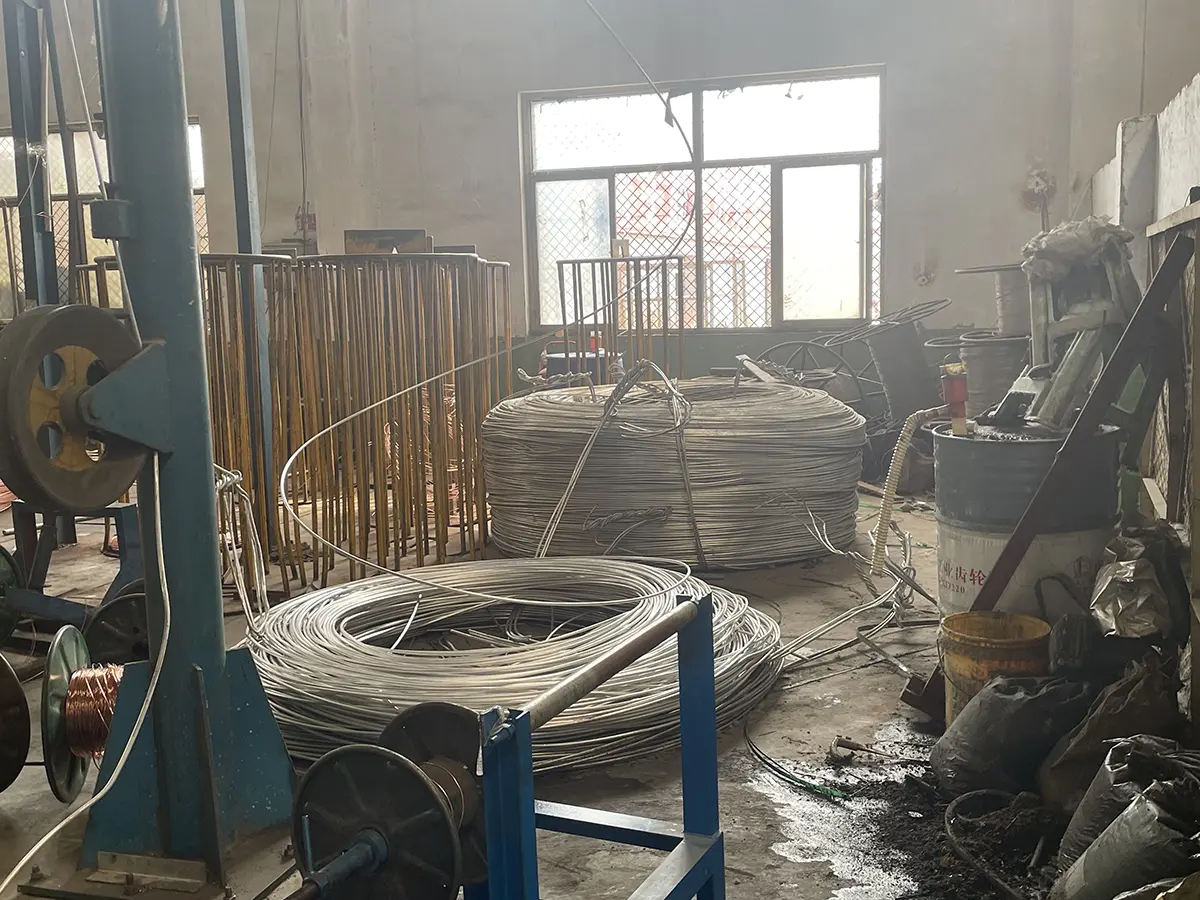

Qiancheng Cable өзінің кабель өндіру шеберханалары мен сынақ қондырғыларын басқарады. Өндіріс процесі өткізгіштерді өңдеуді, оқшаулауды экструзиялауды, отқа төзімді қабатты қолдануды және сыртқы қабықтың экструзиясын қамтиды. Тиісті өндіріс және тексеру жазбалары дайын кабель өлшемдері мен электр сипаттамаларын бақылау үшін негіз болып табылады.

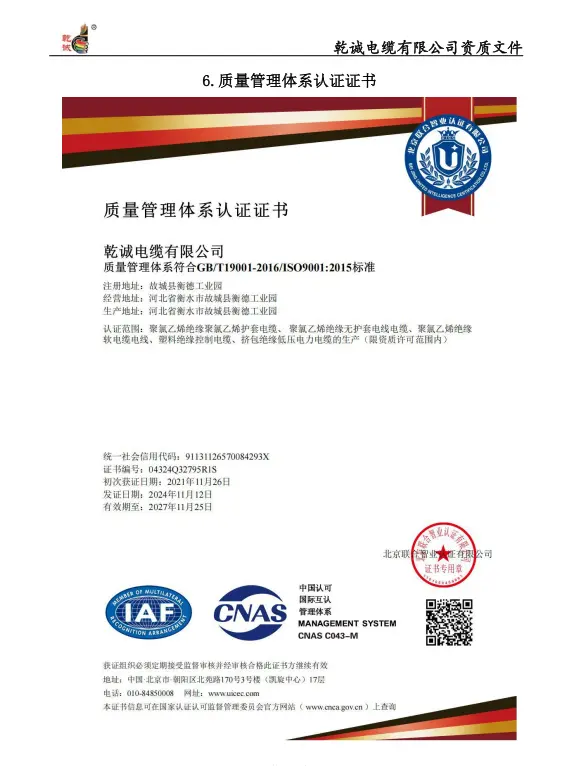

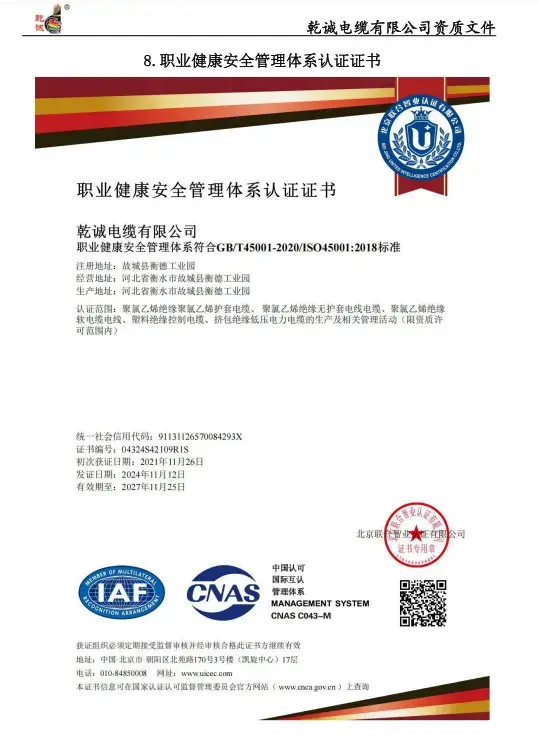

Qiancheng Cable компаниясы ISO9001 сапа менеджменті, ISO14001 қоршаған ортаны басқару және ISO45001 еңбекті қорғау және қауіпсіздік сертификаттарымен бірге ұлттық өнеркәсіптік кабельді өндіру лицензиясына ие. Бұл құжаттар компанияның өндірістік және басқару жүйелері туралы ақпарат береді және жеткізуші біліктілігін анықтау кезінде қарастырылуы мүмкін.
Жобаны сатып алу үшін кабельді тек өнім атауы бойынша таңдамай, нақты электрлік және өртке қарсы техникалық сипаттамаларға сәйкес тексеру керек. Баға ұсыныстарын немесе техникалық ұсынысты сұраған кезде келесі ақпарат пайдалы: өткізгіштің қажетті көлденең қимасы, жұмыс кернеуі, жүктеме тогы, кабель ұзындығы, орнату әдісі, қоршаған орта немесе топырақ жағдайлары, кабель тобы, рұқсат етілген кернеудің төмендеуі және өртке қарсы сынақтың талап етілетін жағдайы.
Кабель құрылыс жобасына ұсынылатын болса, сатып алушы сонымен қатар тиісті техникалық деректерді, сынақ құжаттамасын және тексеру үшін біліктілік сертификаттарын сұрай алады. Бұл таңдалған құрылыс пен сынақ талаптарын өндіру мен орнату алдында тексеруге мүмкіндік береді.
Өртке төзімділік кабель тізбегінің белгіленген өртке қарсы сынақ жағдайында белгілі бір уақыт ішінде жұмысын жалғастыру қабілетіне қатысты. Жалынға төзімділік негізінен жалынның кабель бойымен таралуын шектеуге қатысты. Кабель бірдей отқа төзімділік көрсеткіштері бойынша жіктелмей, жалынға төзімді қасиеттерге ие болуы мүмкін.
Алюминий төмен вольтты қуатты тарату үшін төмен тығыздықтағы өткізгіш опциясын қамтамасыз етеді. Бұл кабельдің салмағы мен өңдеуі ескерілетін жерде маңызды болуы мүмкін. Алюминийдің мыснан әртүрлі электрлік және қосылым сипаттамалары болғандықтан, өткізгіш өлшемдері мен аяқтау компоненттері сәйкес таңдалуы керек.
Берілген өнім туралы ақпарат 750 °C сынақ жағдайында 90 минутты көрсетеді. Бұл көрсетілген кабель құрылысы үшін анықталған сынақ жағдайына қатысты. Оны әрбір нақты өрт кезінде бірдей тізбек өнімділігінің кепілі ретінде түсінбеу керек, себебі нақты нәтижелер орнатуға, өртке ұшырауға және қолданылатын сынақ әдісіне байланысты.
Таңдау кезінде жүктеме тогын, кернеудің төмендеуін, кабель ұзындығын, орнату әдісін, қоршаған орта жағдайларын, кабельді топтастыруды және қажетті өртке қарсы өнімділік деңгейін ескеру керек. Кестеде келтірілген күш мәндері ауада және тікелей көмілген топырақта орнату үшін анықтамалық деректерді береді.
Өнім деректері тікелей көмілген топырақ үшін қуаттылық мәндерін қамтиды. Нақты жарамдылық әлі де кабель құрылысына, көму жағдайларына, механикалық қорғанысқа, топырақтың жылу сипаттамаларына және қолданылатын орнату талаптарына сәйкес расталуы керек.
Терминал немесе қосқыш алюминий өткізгіштерге және көрсетілген жүктемеге сәйкес болуы керек. Өткізгіштерді дұрыс дайындау және қысу сенімді электр қосылымын қамтамасыз ету және шамадан тыс контактіге қарсылық немесе локализацияланған қыздыруды болдырмау үшін маңызды.
Жоба талаптарына байланысты жеткізуші мен өнімді бағалау үшін техникалық деректер, өнімді сынау құжаттамасы және компанияның біліктілік сертификаттары берілуі мүмкін. Өртке қатысты қосымшалар үшін сәйкес өртке қарсы сынақ құжаттамасын бекіту алдында жобаның спецификациясымен бірге қарау керек.
